7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60

7.10 SIPLACE 생산성 리프트 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판

184

7.10.2 병렬 실장 구현

병렬로 배치된 장비를 갖춘 라인은 훨씬 많은 공간을 차지하므로 병렬 실장 개념은 언더플로어

컨베이어와 수평 / 수직 리프트 (HV 셔틀 ) 을 통해 구현되었습니다 . 장비는 아직 직렬로 배치되

어 있지만 리프트 장치와 언더플로어 컨베이어는 라인이 병렬로 작동할 수 있도록 해줍니다 . 이

러한 방법으로 SIPLACE 라인은 전과 거의 비슷한 크기를 유지할 수 있습니다 .

언더플로어 컨베이어

두 개의 컨베이어 벨트는 비어있거나 실장된 PCB 를 장비 아래에서 전송합니다 (그림 7.10 - 1

참조 ).

수평 / 수직 리프트 ( 수평 / 수직 셔틀 )

라인의 첫 부분 , 장비 사이 및 라인 끝부분에 HV 셔틀이 있습니다 . 이것은 PCB 를 언더플로어

와 처리 레벨 사이 및 언더플로어 컨베이어의 두 트랙 사이에서 전송합니다 .

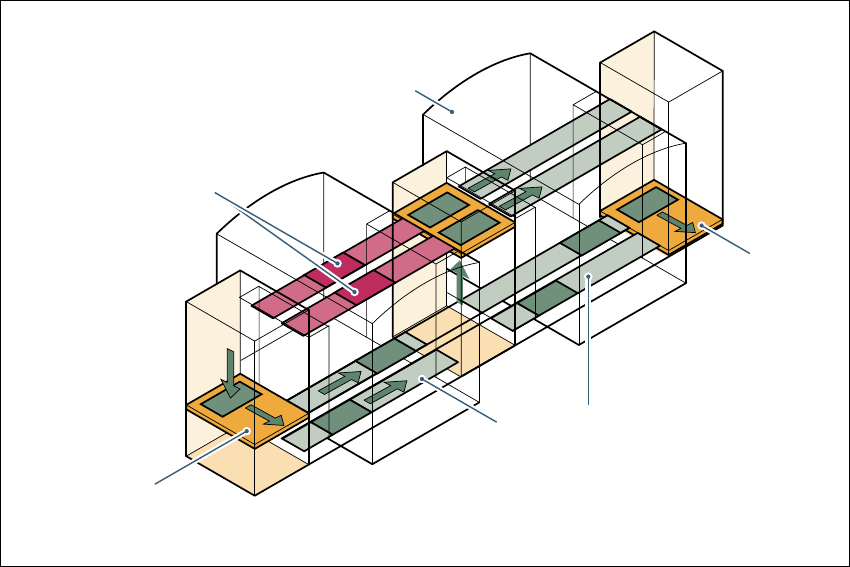

그림 7.10 - 2 수평 / 수직 셔틀 (HV 셔틀 ), 컨베이어 트랙 변경 및 리프트 기능

수평 컨베이어

HV 셔틀

리프트 기능

수직 컨베이어

실장 안됨

실장됨

표준

컨베이어 레벨

언더플로어

컨베이어 레벨

HV 셔틀

컨베이어 트랙 변경

사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장

소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.10 SIPLACE 생산성 리프트

185

7.10.3 생산성 리프트의 장점

생산성 리프트는 라인 장비의 실장 속도를 향상시키므로 전체적인 라인의 생산성을 향상시킬 수

있습니다 .

그림 7.10 - 3 생산성 리프트 ? 중단이 필요 없음

라인이 병렬로 연결되어 있는 경우 한 장비에서 오류가 발생해도 전체 라인을 멈추지 않아도 됩

니다 . 또한 라인 위의 다른 장비들이 중단 없이 실장을 계속하고 있는 동안에도 각각의 장비에

액세스할 수 있습니다 .

이것은 다음과 같은 작업을 위해 시도될 수 있습니다 .

– 프로세스 관련 조사 또는 테스트 작동

– PCB 피듀셜 , 패키지 폼 또는 테스트 실장의 프로그래밍

– 유지보수 또는 수리

– 적절한 때에 테이프를 접합하지 않았거나 컴포넌트의 분실과 같은 작동상의 오류

다른 장점으로는 장비를 리셋하지 않고도 소프트웨어를 사용하여 필요에

따라 라인을 재구성할

수 있다는 것입니다 .

처리 컨베이어 부분

실장 장비

수평

및 수직 리프트

언더플로어 컨베이어

트랙 변경
