7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60 7.3 이중 컨베이어 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 160 7.3 이중 컨베이어 7.3.1 이중 컨베이어의 구조 컨베이어 벨트는 DC 모터에 의해 작동 됩니다 . 각 처리 영 역 에서 PCB 를 고정시 키 기 위한 리프 팅 테이블이 있 습니다 . PCB 컨베이어의 폭은 메 뉴 또 는 라인 컴퓨터를 통해 조…
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.2 컴포넌트 바코드 리더
159
트랙 할당 7
트랙 할당을 위한 4 자리의 바코드 스트립이 측면 안전 스크린에 붙어있습니다 . 첫 번째 자리는
컴포넌트 테이블 (1, 2, 3, 4) 을 식별하기 위해 사용되며 나머지 3 자리는 트랙 번호를 의미합니
다 . 또한 바코드 스트립의 양 끝에는 리턴 바코드도 있습니다 . 바코드 스트립에는 2 간격의 연속
적인 숫자 (1, 3, 5, 7...) 가 붙으며 각각은 두 개의 트랙을 나타냅니다 (바코드 1= 트랙 1 과 2).
컴포넌트 7
컴포넌트 재고를 셋업 파일에 명기된 수량과 비교하는 것과 같은 작업을 위해 컴포넌트 릴로부터
데이터를 읽을 수 있습니다 .
각 데이터 세트가 성공적으로 읽혀지면 신호음이 발생합니다 .
참고 : 7
컴포넌트 바코드 리더 옵션은 라인 컴퓨터 또는 SIPLACE Pro 에서 구성되어야 합니다 .
1, 2, 3, 4 중 하나의 숫자로 시작하며 길이가 5 자리인 바코드는 트랙 바코드로 해석됩니다 . 1,
2, 3, 4 중 하나로 시작하지 않는 기타 모든 바코드는 컴포넌트 바코드로 간주됩니다 .
7.2.2 기술 정보
7
연결 스테이션 컴퓨터
데이터 입력 바코드 리더 또는 키보드
문자 개수 최대 40/ 단일 컨베이어
최대 2 x 20/ 이중 컨베이어
허용되지 않는 것 1, 2, 3 또는 4 의 숫자로 시작하며 5 자 미만의 문
자인 바코드
바코드 개수 컴포넌트 당 최대 6 개
데이터 은폐를 위한 필터 컴포넌트 당 최대 1 개
프리셋 바코드 유형 코드 39( 표준 또는 ASCII)
코드 5 의 2, 상호 배치되거나 일반
코드 128, UPC/EAN/JAN 코드
(요청에 따라 다른 것도 사용 가능 )
최대 분해도 0.13mm
스캔 속도초당 36 스캔
레이저 등급 IEC 등급 1 - VDE0837
보호 등급 IP 64
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.3 이중 컨베이어 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
160
7.3 이중 컨베이어
7.3.1 이중 컨베이어의 구조
컨베이어 벨트는 DC 모터에 의해 작동됩니다 . 각 처리 영역에서 PCB 를 고정시키기 위한 리프
팅 테이블이 있습니다 . PCB 컨베이어의 폭은 메뉴 또는 라인 컴퓨터를 통해 조정할 수 있습니다 .
7

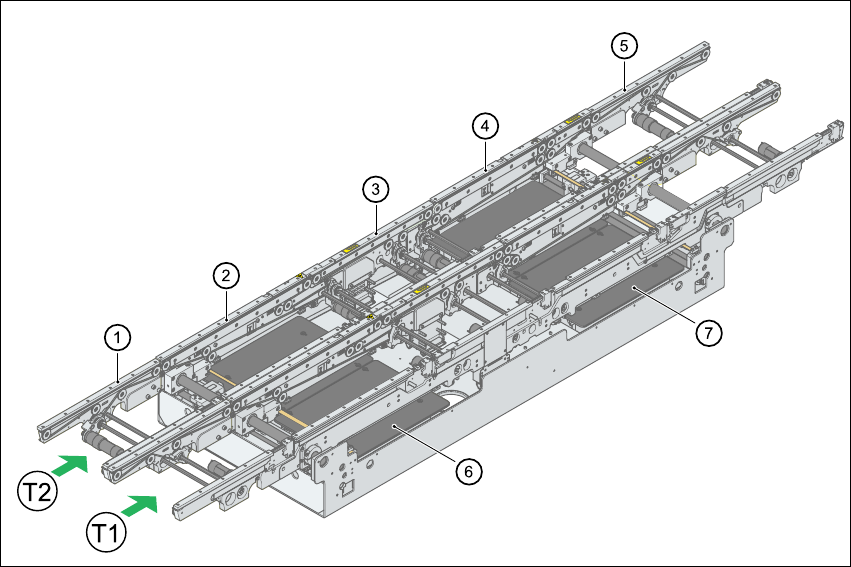

그림 7.3 - 1 이중 컨베이어의 구조
7
(1) 입력 영역
(2) 처리 영역 1
(3) 중간 영역
(4) 처리 영역 2
(5) 출력 영역
(6) 리프팅 테이블 , 처리 영역 1
(7) 리프팅 테이블 , 처리 영역 2
T1 컨베이어 트랙 1
T2 컨베이어 트랙 2
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.3 이중 컨베이어
161
7.3.2 일반 사항
이름이 의미하듯 이중 컨베이어에는 전기 및 기계적으로 서로 독립적인 두 개의 전송 트랙이 있
습니다 . 표준 버전에서는 우측이 고정 측면입니다 . 그러나 좌측이 고정 측면인 다른 버전도 있
습니다 .
7.3.3 컨베이어 트랙 정의
( 전송 방향에서 볼 때 ) 우측 전송 트랙은 "Transport 1" 로 지정되고 좌측은 "Transport 2" 로
지정됩니다 (그림 7.3 - 1
참조 ).
7.3.4 전송 모드 변경
7
7.3.5 비동기 전송 모드
7.3.5.1 설명
비동기 모드에서는 전송 트랙 안의 하나의 PCB 만 처리됩니다 . 동시에 두 번째 전송 트랙 안의
다른 PCB 는 실장 위치로 이동하게 됩니다 . 이 방법은 PCB 의 전체 전송 시간을 절약해주어 성
능을 상당히 향상시켜주며 특히 짧은 주기 시간의 PCB 의 경우에 더욱 빛을 발합니다 .
7.3.5.2 기능
장비가 작업 데이터 ( 패널 , 셋업 )를 수신하면 피딩 벨트 위의 PCB 는 실장 작업 내내 가용한 중
앙 처리 벨트 ( 처리 벨트가 비어 있는 경우에만 ) 로 계속 전송됩니다 . 실장 순서는 PCB 가 처리
벨트에 도착하는 즉시 시작됩니다 . PCB 는 하나씩 처리됩니다 .
만약 실장 순서가 중단되면 컨베이어 인터페이스가 비활성화되며 처리 컨베이어에 위치한 PCB
의 처리만 완료됩니다 .
컨베이어 인터페이스 비활성화 및 활성화는 양쪽 전송 트랙에서 동시에 이루어집니다 .
컨베이어 모드 SITEST 프로그램 안 입력
단일 컨베이어
0
이중 컨베이어 , 비동기
1
이중 컨베이어 , 비동기
2
