6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60 6.3 피더 셋업 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 140 6 그림 6.3 - 1 컴포넌트 테이블에 폭이 30mm 또는 45mm 인 피더 삽입 6 (1) 피더 , 30 mm 폭 (2) 피더 , 45 mm 폭 (3) 피더 , 30 mm 폭
사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.3 피더 셋업
139
6.3 피더 셋업
6.3.1 셋업을 위한 컴포넌트 테이블 및 피더 준비
사용할 피더에 대한 조정 범위를 선택합니다 .
실장 헤드를 대기 위치로 이동시키고 비상 정지 버튼을 누릅니다 .
보호 덮개를 엽니다 .
피더에 대한 접촉 표면과 컴포넌트 테이블 위의 피더에 대한 접촉 표면을 청소합니다 .
피더를 컴포넌트 테이블 위의 미리 선택한 트랙에 위치시킵니다 (바이브레이터 구성 참조 ).
6.3.2 피더 삽입
피더를 삽입하여 피더의 뒷면은 센터링 볼에 의해 지탱되고 앞면은 컴포넌트 테이블의 대응
하는 센터링 핀에 의해 고정되도록 합니다 . 피더의 폭에 올바른 컴포넌트 테이블 안의 장소에
피더를 위치시켰는지 확인합니다 .
피더가 컴포넌트 테이블에 단단히 고정되었는지 확인하십시오 .
피더 플러그를 그 곳 아래쪽의 소켓에 연결합니다 .
참고 : 6
이 소켓을 통해 피더가 제어 펄스를 수신하므로 피더를 연결할 때에는 로케이션에 대해 올
바른 소켓을 사용하는지 확인하십시오 . 올바른 소켓에 연결되어 있지 않은 경우 피더는 제
대로 작동하지 않을 수 있습니다 . 6
보호 덮개를 닫고 다시 컨트롤을 켭니다 .
필요에 따라 보충 상태를 확인합니다 .
실장을 계속합니다 .
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60
6.3 피더 셋업 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
140
6
그림 6.3 - 1 컴포넌트 테이블에 폭이 30mm 또는 45mm 인 피더 삽입
6
(1) 피더 , 30mm 폭
(2) 피더 , 45mm 폭
(3) 피더 , 30mm 폭
사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.4 컴포넌트 트롤리
141
6.4 컴포넌트 트롤리
6.4.1 구조
컴포넌트 트롤리는 필수적으로 섀시, 피더가 장착되어 있는 컴포넌트 피더 테이블 , 통신 장치 ,
테이프 릴 및 폐기물 컨테이너로 구성되어 있습니다 .
6

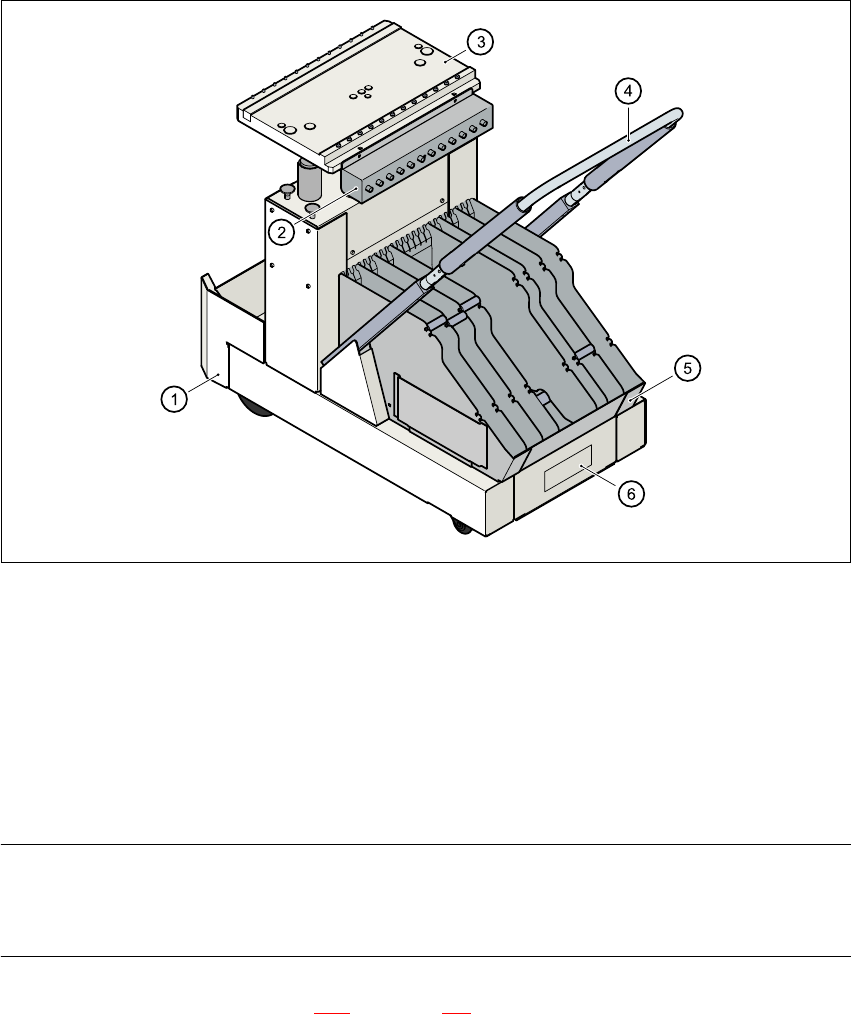

그림 6.4 - 1 컴포넌트 트롤리
(1) 컴포넌트 트롤리
(2) 통신 장치
(3) 컴포넌트 피더 테이블
(4) 컴포넌트 피더 테이블 고정 및 하강용 핸들
(5) 테이프 컨테이너
(6) 폐기 테이프 컨테이너
작동 안전에 관한 참고 사항
모든 컴포넌트 트롤리 또는 매트릭스 트레이 체인저는 장비에 연결되어 있어야만 작동이 가능합
니다 . 그렇지 않으면 장비는 비상 정지 상태로 남아있습니다 . 실장 작업이 중단됩니다 . 6
컴포넌트 트롤리의 장착 및 분리는 120
페이지의 5.9 절에 설명되어 있습니다 .
