6.4 컴포넌트 트롤리
6.4.1 구조
컴포넌트 트롤리는 필수적으로 섀시, 피더가 장착되어 있는 컴포넌트 피더 테이블 , 통신 장치 ,
테이프 릴 및 폐기물 컨테이너로 구성되어 있습니다 .
6
그림 6.4 - 1 컴포넌트 트롤리
(1) 컴포넌트 트롤리
(2) 통신 장치
(3) 컴포넌트 피더 테이블
(4) 컴포넌트 피더 테이블 고정 및 하강용 핸들
(5) 테이프 컨테이너
(6) 폐기 테이프 컨테이너
작동 안전에 관한 참고 사항
모든 컴포넌트 트롤리 또는 매트릭스 트레이 체인저는 장비에 연결되어 있어야만 작동이 가능합
니다 . 그렇지 않으면 장비는 비상 정지 상태로 남아있습니다 . 실장 작업이 중단됩니다 . 6
컴포넌트 트롤리의 장착 및 분리는 120
페이지의 5.9 절에 설명되어 있습니다 .
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60
6.4 컴포넌트 트롤리 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
142
6.4.2 테이프 컨테이너
지름이 최대 15" 인 릴을 사용할 수 있습니다 . 그러나 15" 릴용 스핀들을 사용해야 합니다 . 그림
6.4 - 2
에 보이는 대로 스핀들을 분할판에 삽입합니다 .
참고 : 6
테이프 릴의 지름이 5" 를 초과할 경우 스핀들을 사용할 것을 권장합니다 . 이를 통해 피더의 정
확한 동작을 보장 받을 수 있습니다 . 6
6

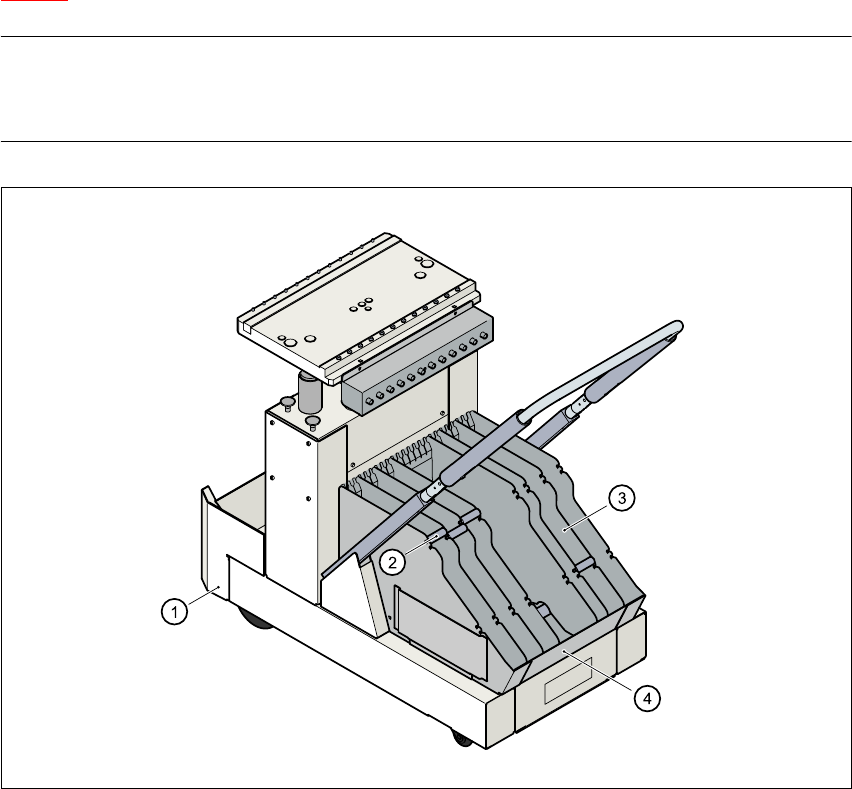

그림 6.4 - 2 테이프 컨테이너가 있는 컴포넌트 트롤리
6
(1) 컴포넌트 트롤리
(2) 스핀들
(3) 분할판
(4) 테이프 컨테이너
