MEC-XP243-3.0S 7. 安装
XP-243E 机械手册 109
7. 安装
7.1 安置
7.1.1 要点
把水平板放在指定的位置，以确保主机的水平。
此外，需要根据电路板的搬运高度，选用适合的水平板。
7.1.2 方法

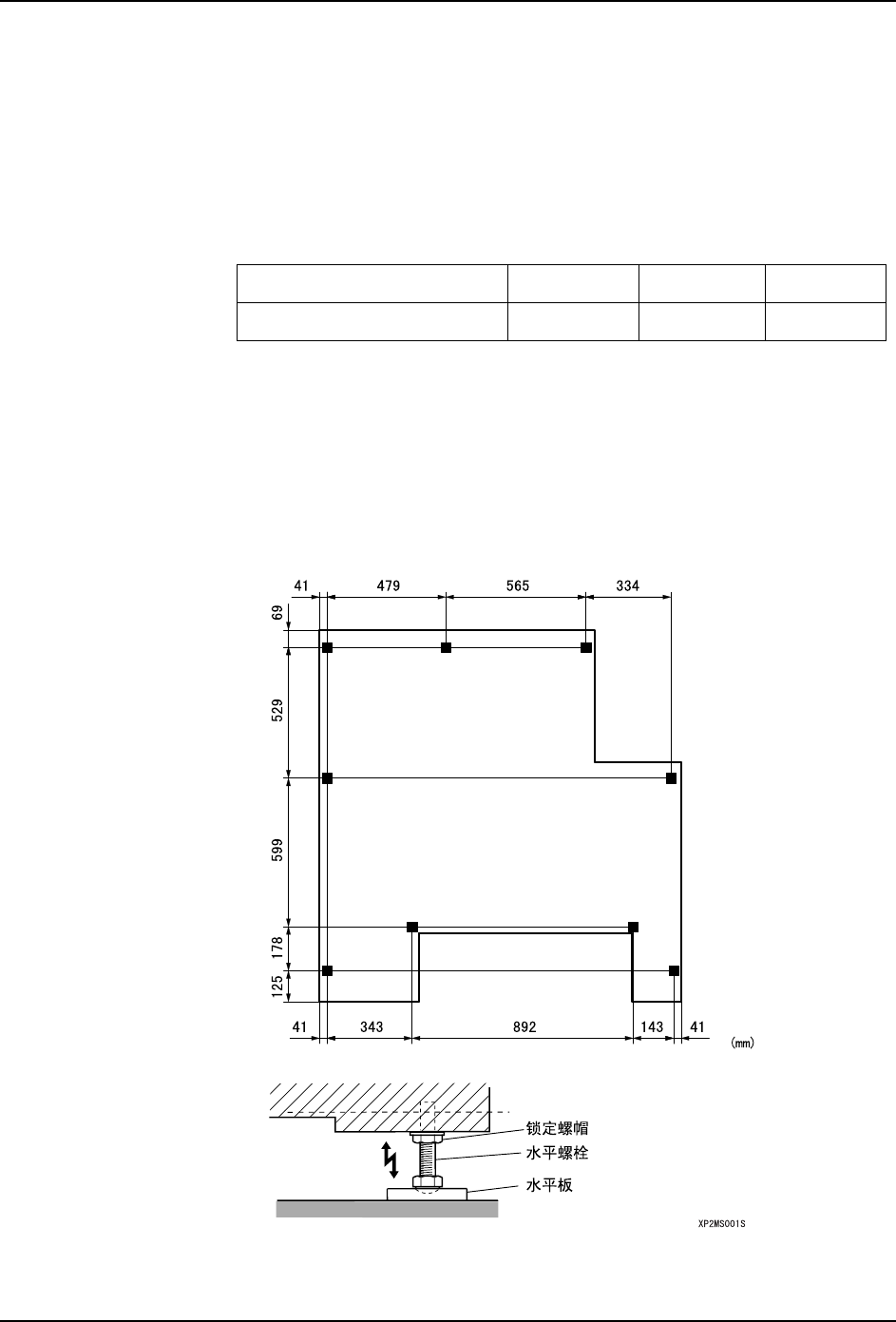

1. 参考下图布置水平板。
2. 把 2 个水平仪装在主机的机座上。( 横向和纵向 )
3. 转动各个水平螺栓调整高度。
4. 确认电路板的搬运高度、机器的水平度是否正确之后，请把各个锁定螺帽拧紧。
电路板搬运高度 (mm) 900 950 965
水平板的高度 (mm) 16 60 75
7. 安装 MEC-XP243-3.0S
110 XP-243E 机械手册
7.2 压缩空气的供应
7.2.1 要点
把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力 (0.5 Ｍ Pa)。
备注 ) 机器不附带压缩空气供应管。
7.2.2 方法

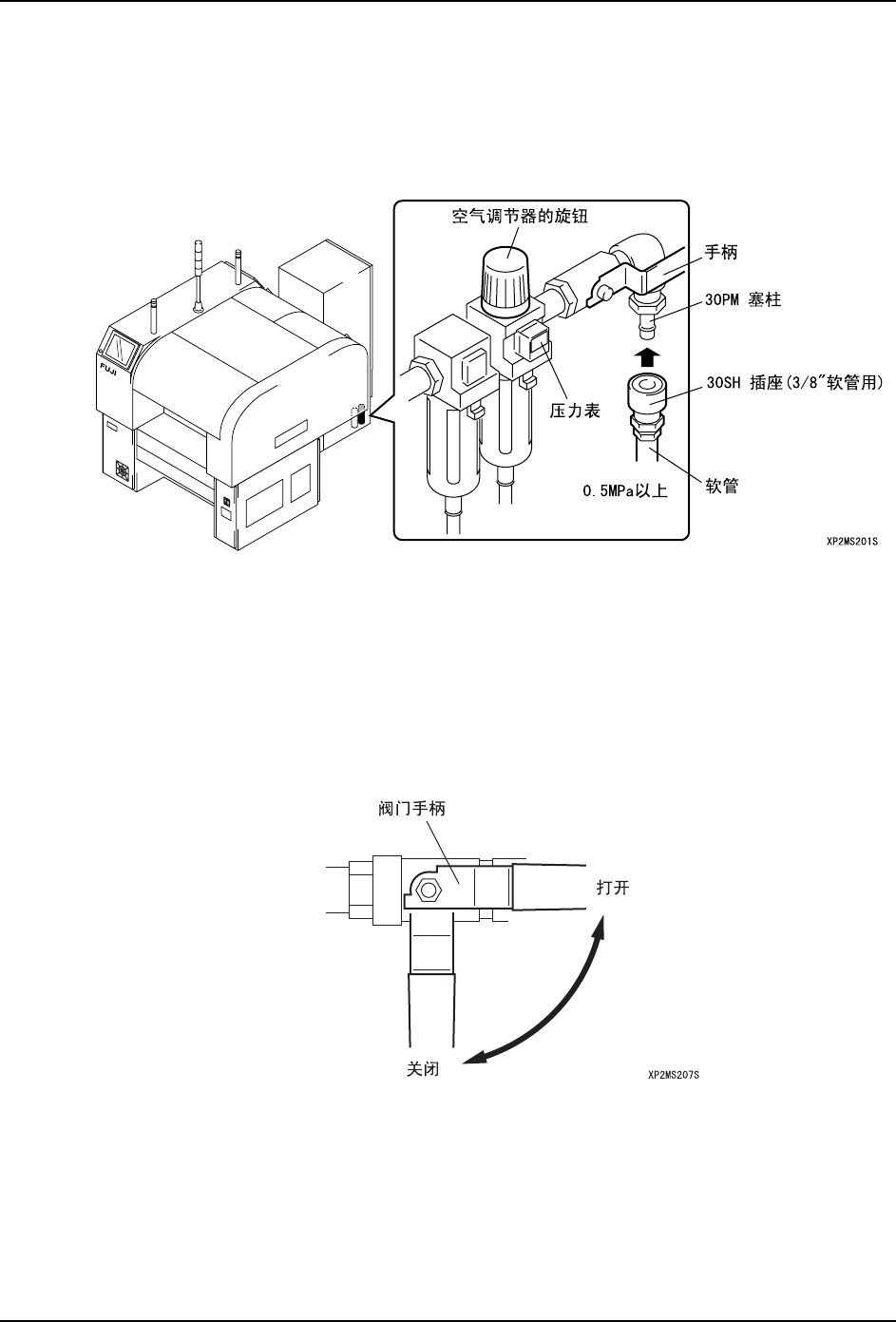

压缩空气供应管的连接
1. 关闭压缩空气投入口的阀门手柄。
2. 把压缩空气供应管插入投入口，直到听见 “喀嗒”声响为止。
3. 打开阀门手柄。
压缩空气压力的调整
1. 扳起调节器的旋钮，解除锁定。
2. 旋转旋钮调整压缩空气的压力，使压力计指针指向规定的压力处。
规定压力∶ 0.5 MPa
3. 压下旋钮以锁定。
