MEC-XP243-3.0S 4. 维修保养 XP-243E 机械手册 43 4.2.8 废料带切刀的加油处 插图内的箭头表示加油处。特别 是黑箭头为必须用润滑油枪加油的 地方。 加油处 DAPHNE EPONEX No .2 加油周期 11 Y 轴滚珠丝杆 加油 1 个月 12 LM 轨道 加油 1 个月
4. 维修保养 MEC-XP243-3.0S
42 XP-243E 机械手册
4.2.7 搬运轨道的加油处
插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
加油处 DAPHNE EPONEX No.2 BIRAL T ＆ D 加油周期
8 滚珠丝杆 加油 不可 1 年
9LM轨道 加油 不可 1年
10 搬运轨道链条 不可 加油 6 个月
MEC-XP243-3.0S 4. 维修保养
XP-243E 机械手册 43

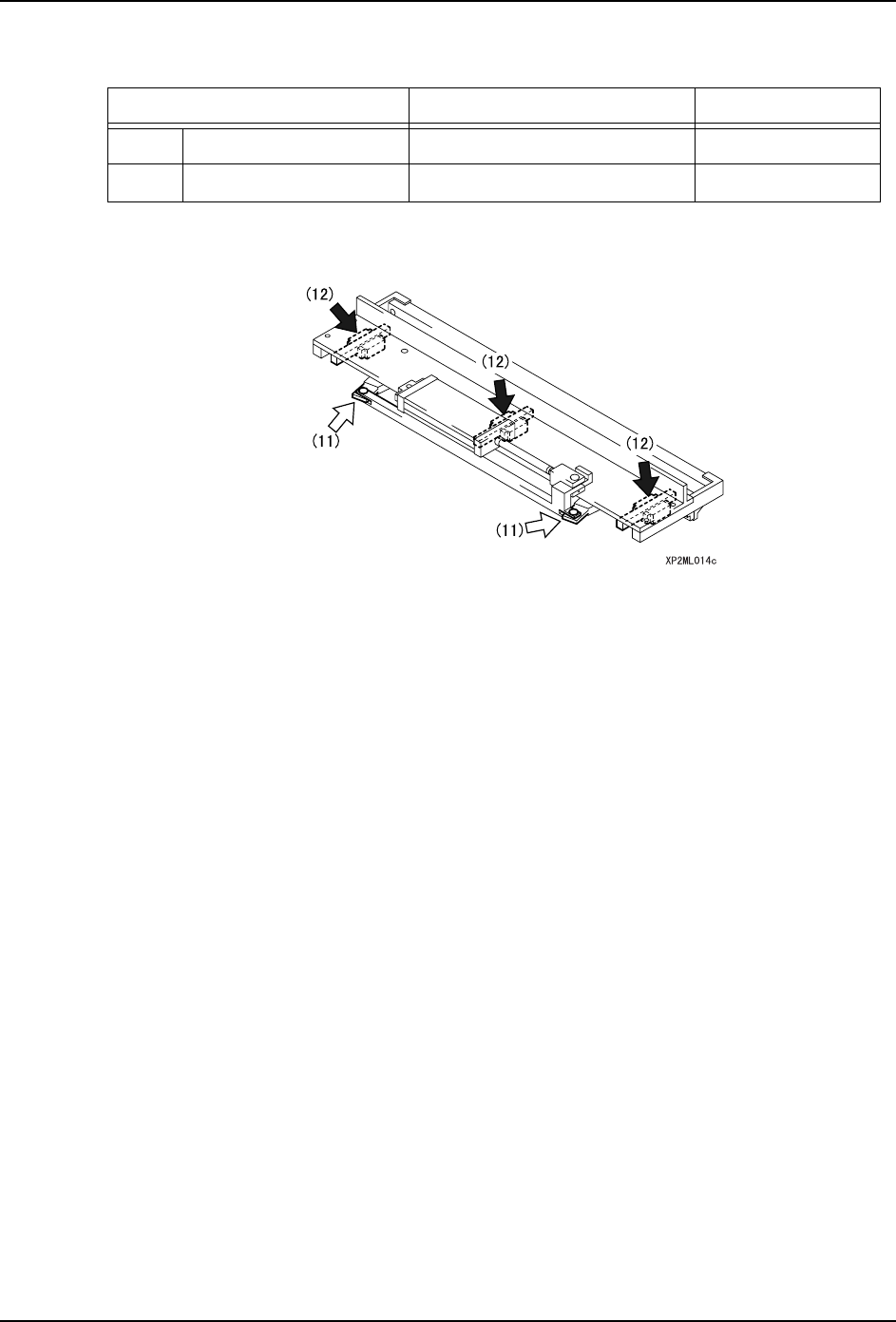

4.2.8 废料带切刀的加油处
插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
加油处 DAPHNE EPONEX No.2 加油周期
11 Y 轴滚珠丝杆 加油 1 个月
12 LM 轨道 加油 1 个月
4. 维修保养 MEC-XP243-3.0S
44 XP-243E 机械手册

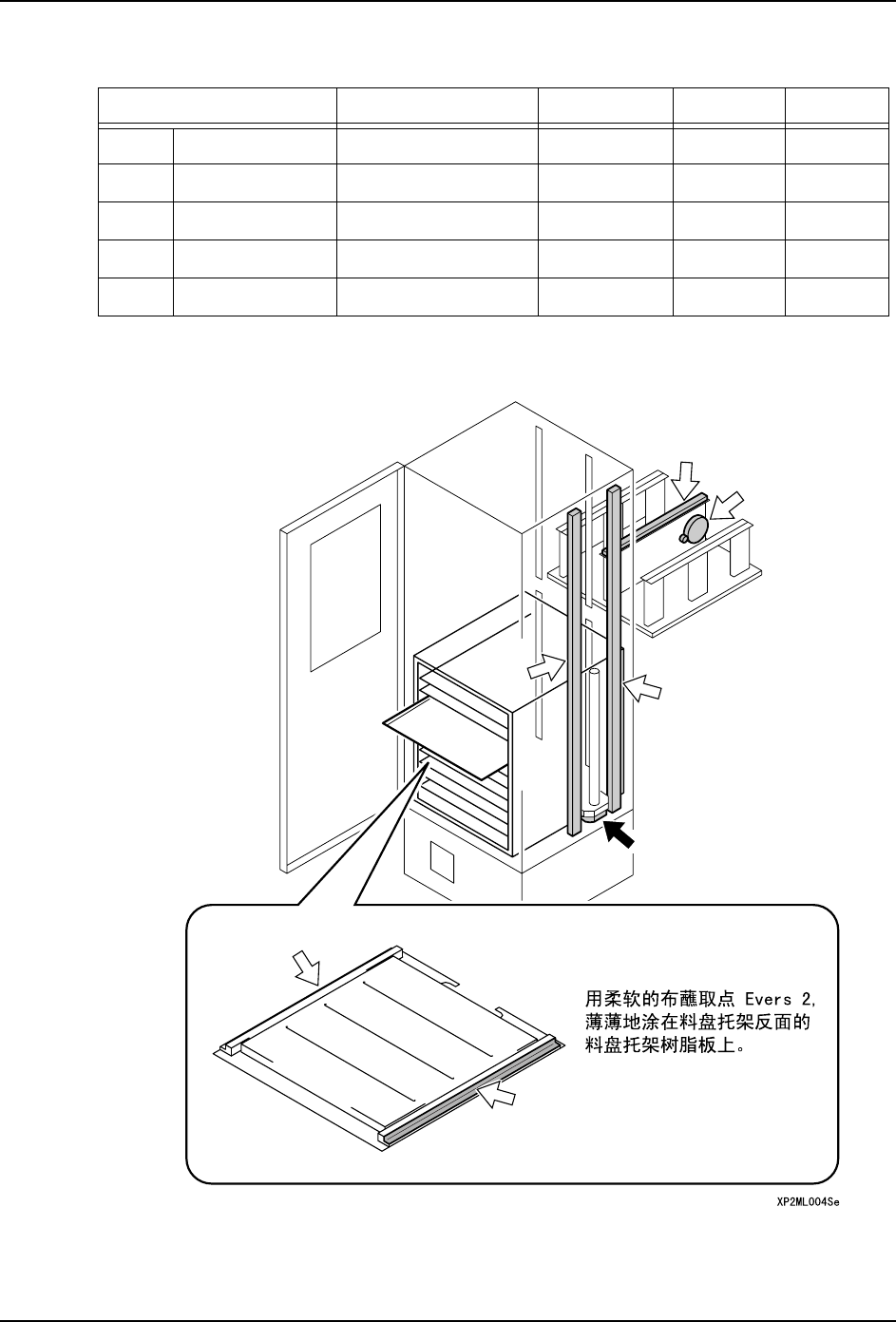

4.2.9 料盘单元的加油处
插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
加油处 DAPHNE EPONEX No.2 BIRAL T ＆ D EVERS·2 加油周期
13 T 轴滚珠丝杆 加油 不可 不可 1 个月
14 料盘托架树脂板 不可 不可 加油 3 个月
15 U 轴 LM 导轨 加油 不可 不可 3 个月
16 T 轴 LM 导轨 加油 不可 不可 3 个月
17 U 轴齿轮 加油 不可 不可 3 个月
(15)
(17)
(13)
(16)
(16)
(14)
(14)
