4. 维修保养 MEC-XP243-3.0S 48 XP-243E 机械手册 4.3.2 搬运轨道传送带的更换 方法 1. 拧松固定螺丝，使杆轴进 行滑动。 2. 拧松固定张紧轮的螺栓， 来松驰传送带的张紧度。 3. 拆除主搬运轨道以及送入 搬运轨道的侧板。 4. 不要拆下顶板，从送出搬 运轨道将传送带向搬运轨道内侧拉伸 5mm 左右。 5. 使拆除的部分尽量达到搬 运轨道端部将搬运轨道逆向旋转，拆 下搬运轨道传送带。 6. 安装的时候…
MEC-XP243-3.0S 4. 维修保养
XP-243E 机械手册 47
1. 拧松下面的固定螺丝 (4 处 )，卸掉灯罩。
2. 松动螺帽 (3 处 )，更换频闪灯。
;3056E
乥䮾♃⬉⑤ऩܗ
㶎↡
ᅮ㶎ϱ
ᅮ㶎ϱ
㒓༈
㒓༈
乥䮾♃
乥䮾♃
♃㔽
♃㔽
㶎↡
♃༫
♃༫
4. 维修保养 MEC-XP243-3.0S
48 XP-243E 机械手册
4.3.2 搬运轨道传送带的更换
方法

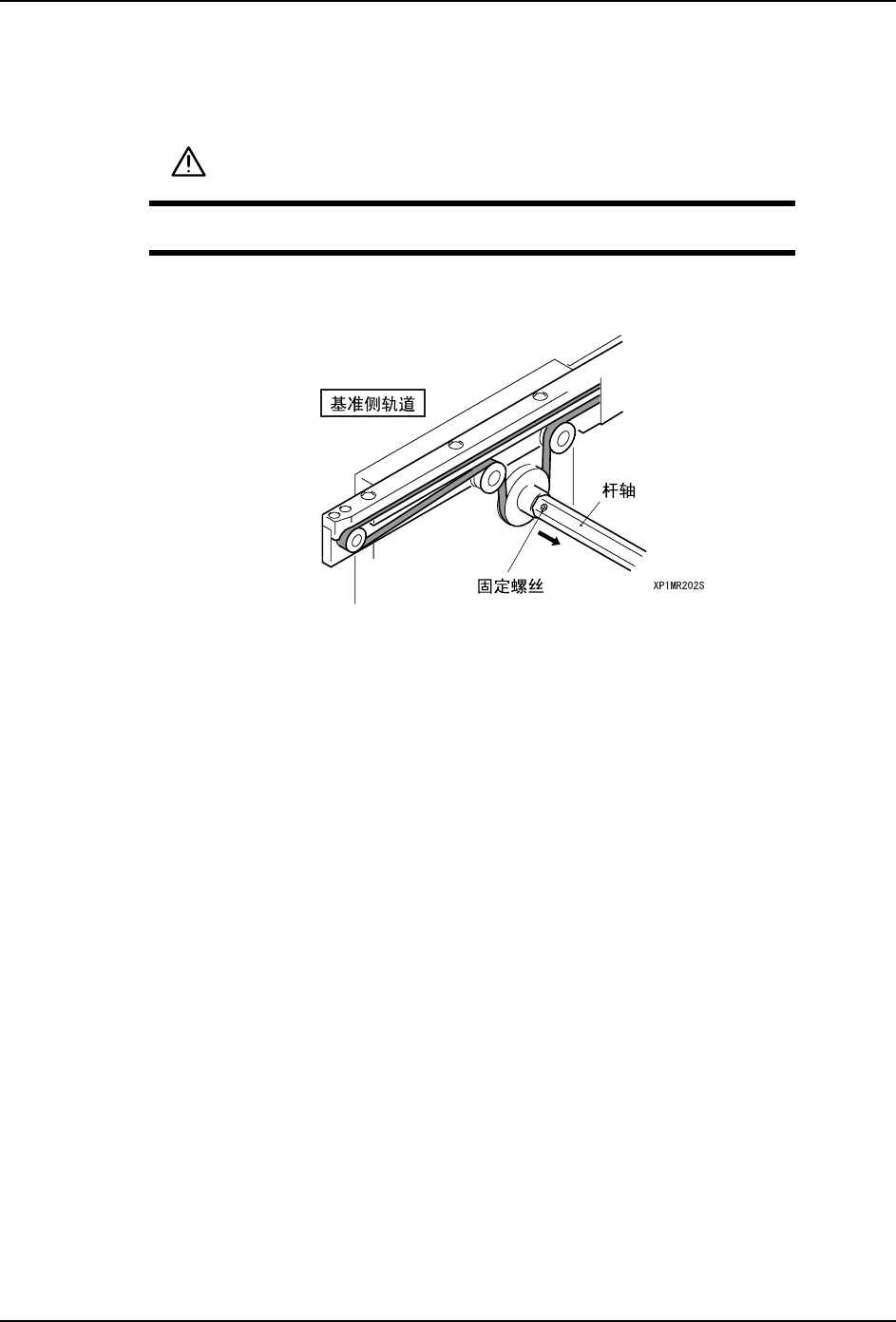

1. 拧松固定螺丝，使杆轴进行滑动。
2. 拧松固定张紧轮的螺栓，来松驰传送带的张紧度。
3. 拆除主搬运轨道以及送入搬运轨道的侧板。
4. 不要拆下顶板，从送出搬运轨道将传送带向搬运轨道内侧拉伸 5mm 左右。
5. 使拆除的部分尽量达到搬运轨道端部将搬运轨道逆向旋转，拆下搬运轨道传送带。
6. 安装的时候，在送出搬运轨道端将传送带夹住 5mm 左右，使其部分尽量到送入搬运轨道
端将传送带向正方向旋转。
7. 将杆轴返回到原来的位置并固定。
8. 使用张紧度测量仪，调整张紧轮的固定位置使搬运轨道传送带的张力达到规定值。
9. 请装上主搬运轨道以及送入搬运轨道的侧板。
警告
操作前请务必切断主电源。
搬运轨道传送带的张力公差值 ( 振动数 ) ∶ 425 ～ 445Hz
测定位置∶ 在搬运轨道传送带的驱动滑轮与张
紧轮之间(约50mm)
张紧轮的固定转矩∶ 3.0N·m
