XP243E 机械手册 MEC-XP243-3.0S.pdf - 第68页
4. 维修保养 MEC-XP243-3.0S 58 XP-243E 机械手册 4.3.10 CPU 电路板上的电池的更换 要点 在频闪灯劣化时进行更换。使用 频闪灯时，不要用力抓玻璃部位。 方法 1. 操作前请将主电源 ( 电源断路器 ) 处于 OFF。 2. 请从控制箱上拆下 CPU 电路板。 3. 更换 CPU 电路板上的锂电池 (CR2450( 市场销售品 ))。 4. 请将 CPU 电路板安装到控制箱上。 5. 接通电源，根据画…
MEC-XP243-3.0S 4. 维修保养
XP-243E 机械手册 57
4.3.9 控制箱冷却风扇过滤器的清扫
要点
在母电路板上的 SPAM( 内存 ) 备份用电池用尽时，会发生不更新文件的日期等现象，因此
有必要定期进行更换 （6 年）。
方法
1. 请将机器的主电源切断。
2. 如下图拆除过滤器盖罩，清扫其中的过滤器。
4. 维修保养 MEC-XP243-3.0S
58 XP-243E 机械手册
4.3.10 CPU 电路板上的电池的更换
要点
在频闪灯劣化时进行更换。使用频闪灯时，不要用力抓玻璃部位。
方法
1. 操作前请将主电源 ( 电源断路器 ) 处于 OFF。
2. 请从控制箱上拆下 CPU 电路板。
3. 更换 CPU 电路板上的锂电池 (CR2450( 市场销售品 ))。
4. 请将 CPU 电路板安装到控制箱上。
5. 接通电源，根据画面的指示重新开始运转。
注意
·请不要使用指定以外的电池。
·使用完的锂电池请根据所进行处理的地区的规定进行处置。
MEC-XP243-3.0S 5. 调整
XP-243E 机械手册 59
5. 调整

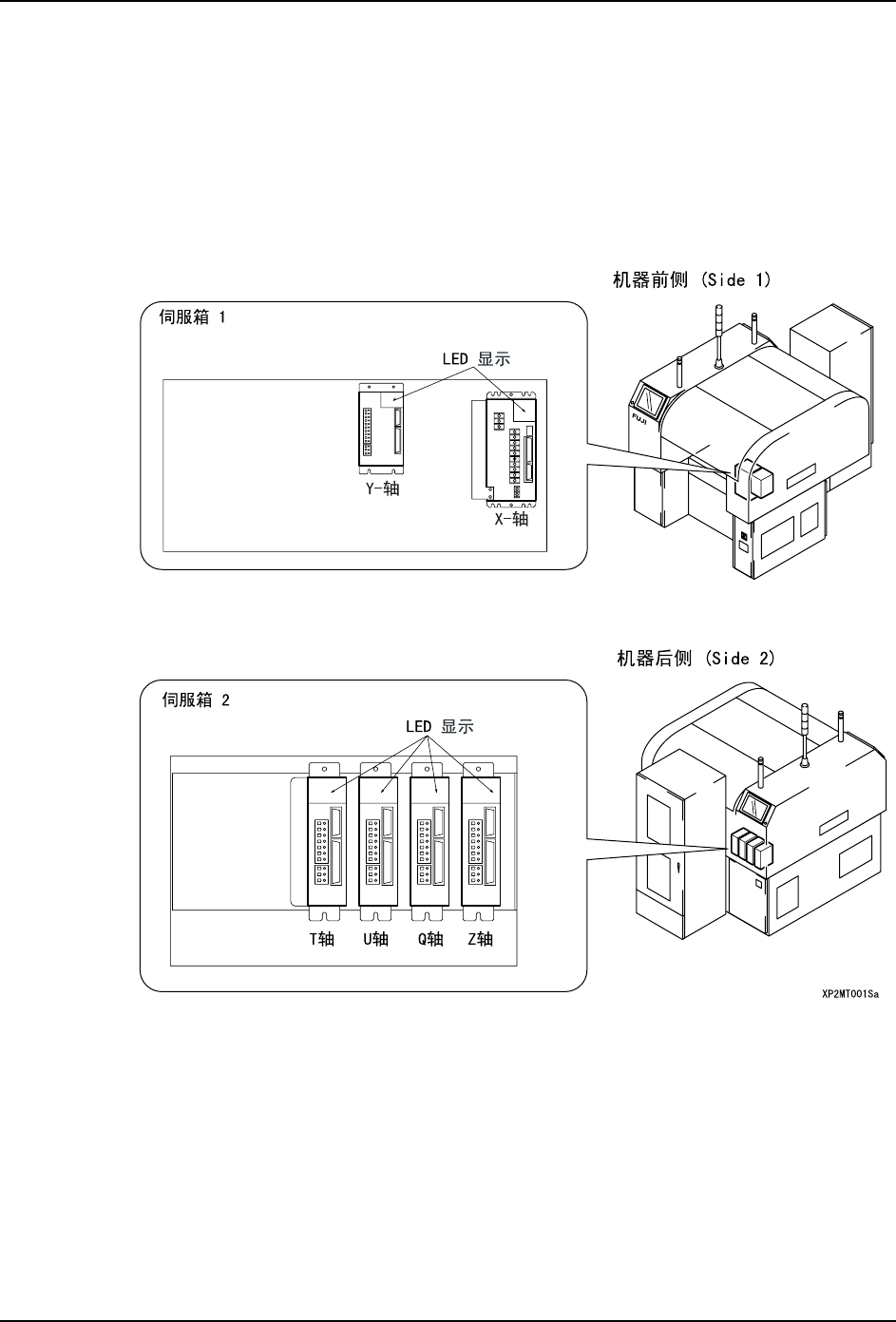

5.1 伺服放大器的调整
5.1.1 伺服放大器参数的确认
1. 使用内藏于伺服放大器里的操作面板进行参数的确认。关于 Y，T，U，θ和 Z 轴，也可
使用数码操作器 （JUSP-OP05A）进行确认。
