MEC-XP243-3.0S 7. 安装 XP-243E 机械手册 115 7.6 电路板搬运 I/F·传送信号连接器的连接 7.6.1 要点 为了传输机器间电路板的交接信 号，在机器之间要用电路板搬运 I/F 信号连接器和传送信 号连接器连接。 7.6.2 方法 1. 打开机器后面右侧的盖子 ，右上方有电路板搬运 I/F 信号连接器。取下盖子，连接上信 号电线。 2. 搬运轨道的入口和出口处 各有传输信号用的连接器，请连接在 前工程和…
7. 安装 MEC-XP243-3.0S
114 XP-243E 机械手册

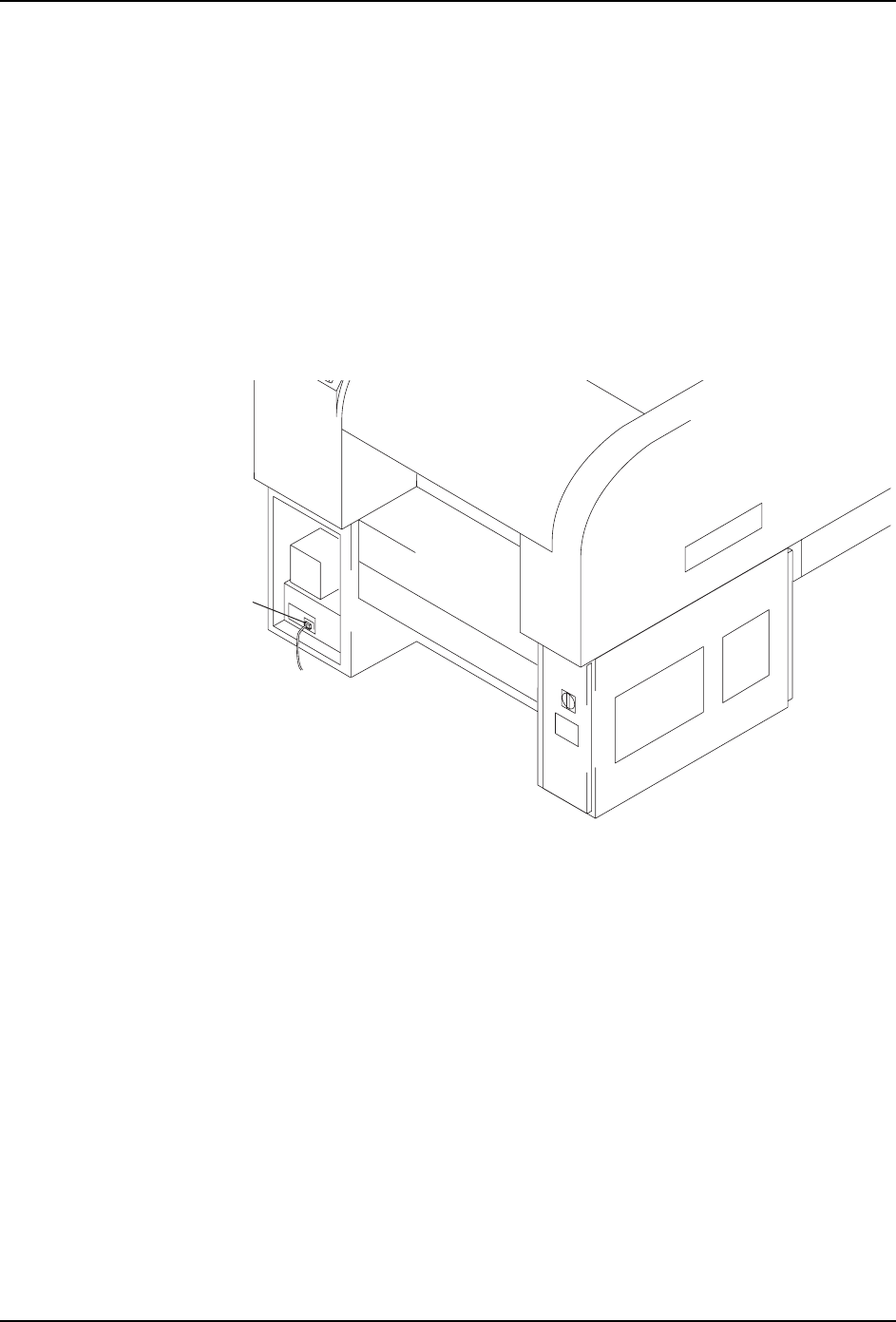

7.5 数据传送电缆的接线 ( 以太网 )
7.5.1 要点
为了传输程序和收集生产记录，在主机和主电脑之间，用以太网以双股通信电缆 ( 分类 5)
来进行连接。
7.5.2 方法
1. 将主机在主电脑上进行线路描述符的注册。
备注 ) 有关对线路描述符的注册方法，请参考主电脑的使用说明书。
2. 把传送电缆一端的连接器接到主电脑上的指定以太网端口上，并把另一端的连接器 接
到以太网连接器上。
;3066D
ҹ㔥䖲఼
MEC-XP243-3.0S 7. 安装
XP-243E 机械手册 115

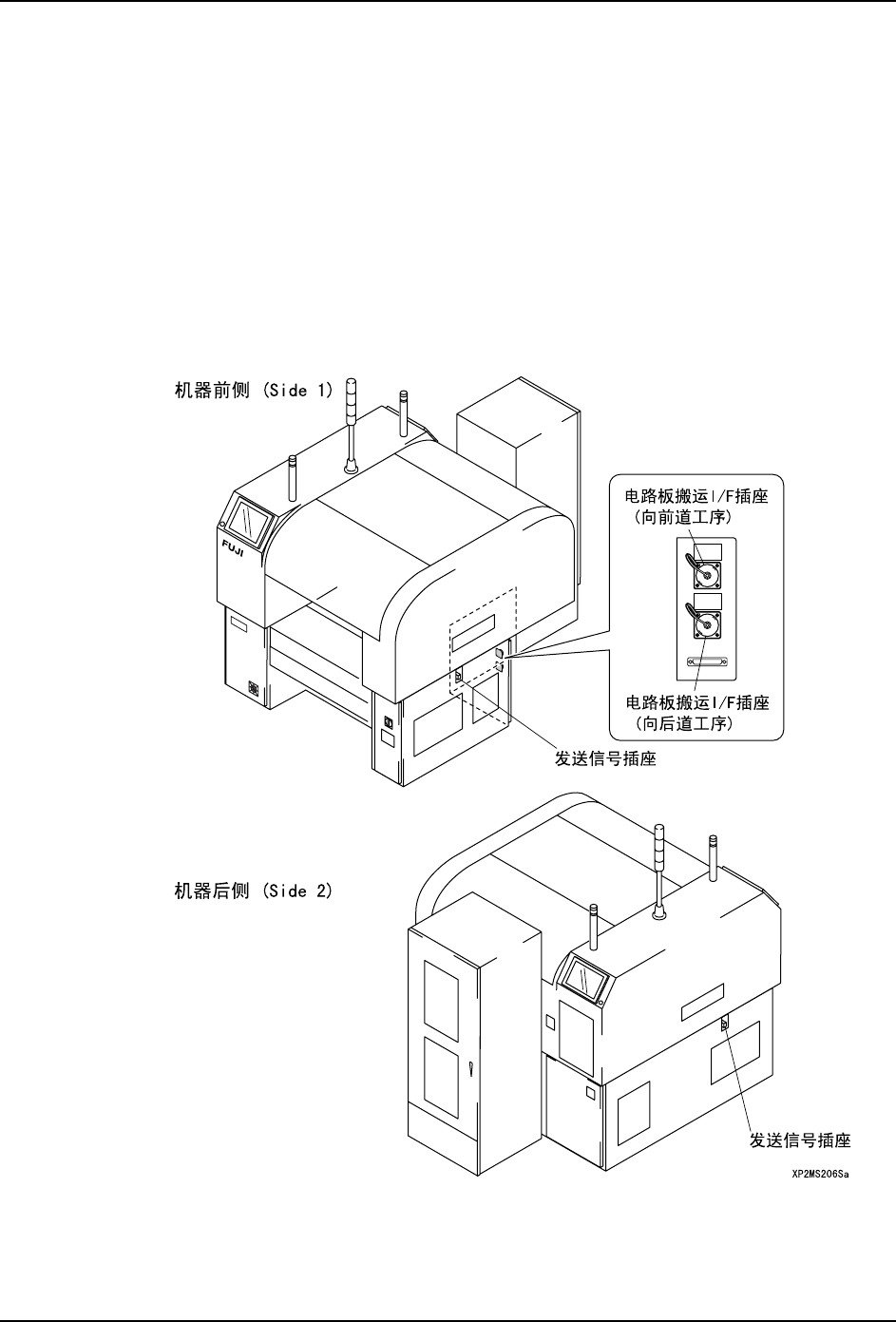

7.6 电路板搬运 I/F·传送信号连接器的连接
7.6.1 要点
为了传输机器间电路板的交接信号，在机器之间要用电路板搬运 I/F 信号连接器和传送信
号连接器连接。
7.6.2 方法
1. 打开机器后面右侧的盖子，右上方有电路板搬运 I/F 信号连接器。取下盖子，连接上信
号电线。
2. 搬运轨道的入口和出口处各有传输信号用的连接器，请连接在前工程和后工程的机器
间。
7. 安装 MEC-XP243-3.0S
116 XP-243E 机械手册
