7. 安装 MEC-XP243-3.0S 110 XP-243E 机械手册 7.2 压缩空气的供应 7.2.1 要点 把外部压缩空气 供应管接到主机上 ，并用调节器调整到 规定的空气压力 (0.5 Ｍ Pa)。 备注 ) 机器不附带压缩空气供应管。 7.2.2 方法 压缩空气供应管的连接 1. 关闭压缩空气投入口的阀 门手柄。 2. 把压缩空气供应管插入投 入口，直到听见 “喀嗒”声响为止。 3. 打开阀门手柄。 压缩空气压力的调整 1…
MEC-XP243-3.0S 7. 安装
XP-243E 机械手册 109
7. 安装
7.1 安置
7.1.1 要点
把水平板放在指定的位置，以确保主机的水平。
此外，需要根据电路板的搬运高度，选用适合的水平板。
7.1.2 方法
1. 参考下图布置水平板。
2. 把 2 个水平仪装在主机的机座上。( 横向和纵向 )
3. 转动各个水平螺栓调整高度。
4. 确认电路板的搬运高度、机器的水平度是否正确之后，请把各个锁定螺帽拧紧。
电路板搬运高度 (mm) 900 950 965
水平板的高度 (mm) 16 60 75
7. 安装 MEC-XP243-3.0S
110 XP-243E 机械手册
7.2 压缩空气的供应
7.2.1 要点
把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力 (0.5 Ｍ Pa)。
备注 ) 机器不附带压缩空气供应管。
7.2.2 方法
压缩空气供应管的连接
1. 关闭压缩空气投入口的阀门手柄。
2. 把压缩空气供应管插入投入口，直到听见 “喀嗒”声响为止。
3. 打开阀门手柄。
压缩空气压力的调整
1. 扳起调节器的旋钮，解除锁定。
2. 旋转旋钮调整压缩空气的压力，使压力计指针指向规定的压力处。
规定压力∶ 0.5 MPa
3. 压下旋钮以锁定。
MEC-XP243-3.0S 7. 安装
XP-243E 机械手册 111
7.3 电源供应和变压器的接线
7.3.1 要点
根据外部供电电压进行机器内的变压器接线。
电源容量为 4.0kVA。
请一定接在具备容量高于该值的电源上。
7.3.2 方法

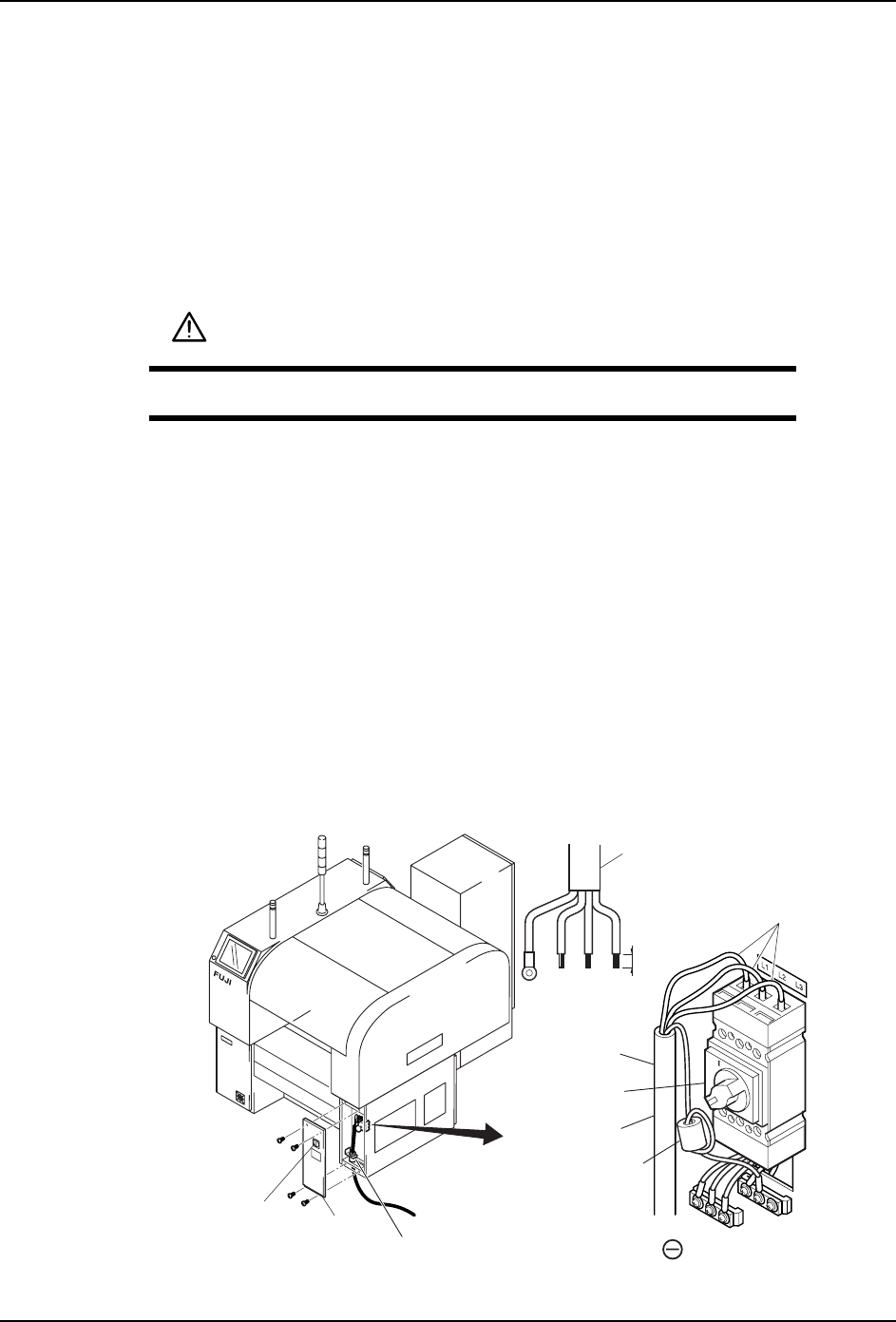

电源供应
1. 从机器前面 (Side 1) 取下 MFU。
2. 关闭总电源开关，卸下总电源开关部盖板的固定螺丝 (4 处 )，取下盖板。
3. 将电源电线的从机器下面的电源投入口插入到总电源开关。
4. 将接地线接入专用的接线台。接地线如下一页的图所示缠一圈后，请取出附属的铁氧体
磁心。
5. 将主开关以规定转矩拧紧 3 相电线。
接线头螺钉的紧固转矩 :5.8N·m
注意 ) 请定期地拧紧接线头螺钉。
6. 连接后，将电源电线用电源投入口的电线固定螺母把电源线固定好。
电线固定螺母的紧固转矩 :7.5N·m
危险
请确认外部电源已被切断之后，再开始操作。
;3066E
㤤
Փ⫼
㶎ϱߔ
ޓ
䪕⇻ԧ⺕ᖗ
ൟো㧦(65
㓪ⷕ1R㧦;+
PP
ǂǂⳌ⬉㒓
ǂഄ㒓
Ⲫᵓ
⬉⑤⬉㓚
ǂ⬉⑤⬉㓚
ഄ⬉㓚
Џᓔ݇
ᮁ䏃఼
