7. 安装 MEC-XP243-3.0S 112 XP-243E 机械手册变压器的接线 1. 请打开变压器箱的盖板。 2. 把变压器的初端接线，正确地接到与供电电压相对应的接线头上。

MEC-XP243-3.0S 7. 安装

XP-243E 机械手册 111

7.3 电源供应和变压器的接线

7.3.1 要点

根据外部供电电压进行机器内的变压器接线。

电源容量为 4.0kVA。

请一定接在具备容量高于该值的电源上。

7.3.2 方法

电源供应

1. 从机器前面 (Side 1) 取下 MFU。

2. 关闭总电源开关，卸下总电源开关部盖板的固定螺丝 (4 处 )，取下盖板。

3. 将电源电线的从机器下面的电源投入口插入到总电源开关。

4. 将接地线接入专用的接线台。接地线如下一页的图所示缠一圈后，请取出附属的铁氧体

磁心。

5. 将主开关以规定转矩拧紧 3 相电线。

接线头螺钉的紧固转矩 :5.8N·m

注意 ) 请定期地拧紧接线头螺钉。

6. 连接后，将电源电线用电源投入口的电线固定螺母把电源线固定好。

电线固定螺母的紧固转矩 :7.5N·m

危险

请确认外部电源已被切断之后，再开始操作。

;3066E

᥼㤤

Փ⫼

㶎ϱߔ

ޓ

䪕⇻ԧ⺕ᖗ

ൟো㧦(65

㓪ⷕ1R㧦;+

PP

ǂǂⳌ⬉㒓

ǂ᥹ഄ㒓

Ⲫᵓ

⬉⑤⬉㓚

ǂ⬉⑤⬉㓚

᥹ഄ⬉㓚

Џᓔ݇

ᮁ䏃఼

7. 安装 MEC-XP243-3.0S

112 XP-243E 机械手册

变压器的接线

1. 请打开变压器箱的盖板。

2. 把变压器的初端接线，正确地接到与供电电压相对应的接线头上。

MEC-XP243-3.0S 7. 安装

XP-243E 机械手册 113

7.4 数据传送电缆的接线 (RS-232C)

7.4.1 要点

为了传输程序和收集生产记录，主机和主电脑之间，用 RS-232C 电缆来连接。

7.4.2 方法

1. 将主机在主电脑上进行线路描述符的注册。

备注 ) 有关对线路描述符的注册方法，请参考主电脑的使用说明书。

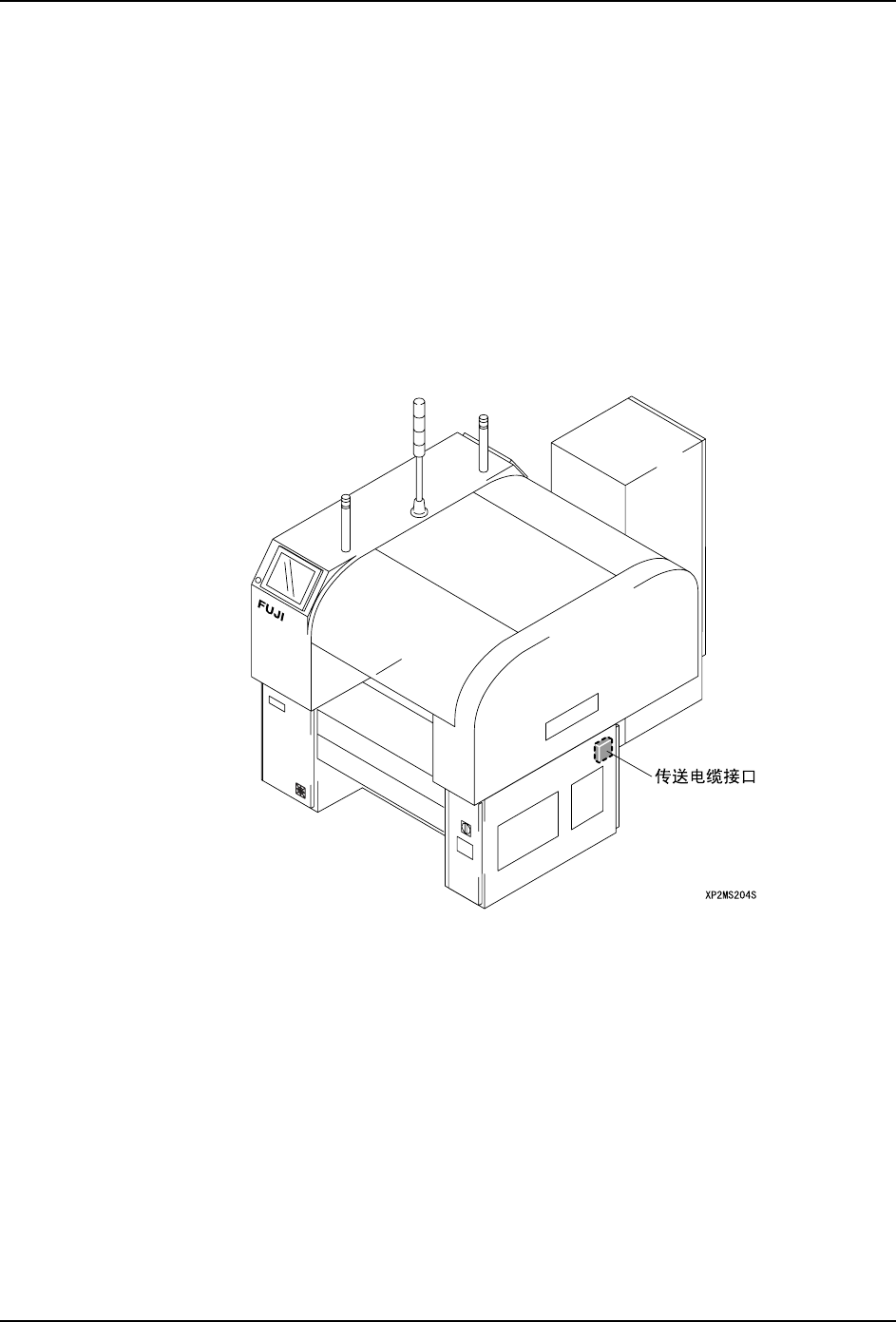

2. 把传送电缆一侧的连接器，接到主电脑上的指定通道端口，并把另一端的连接器接到传

送电缆接口上。
