Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 2.8 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
105
2

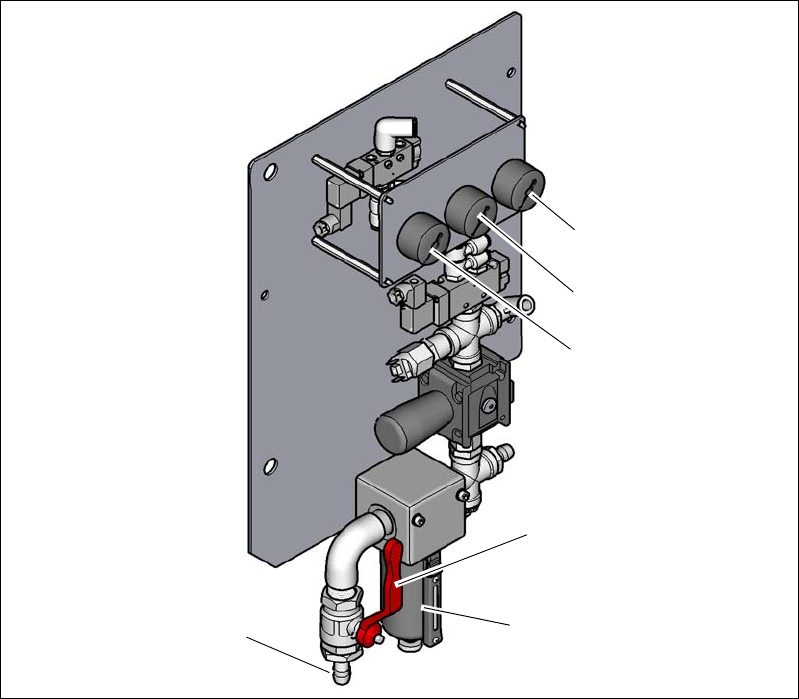

Rys. 2.8 - 1 Agregat sprężonego powietrza automatu
Legenda do rysunku 2.8 - 1
(1) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometr ciśnienia zasilania dla portali 1 i 4
Ciśnienie zadane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 1,0 MPa, 0 - 10 bar)
(3) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(4) Kurek odcinający w pozycji "OTW."
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(6)
(1)
(2)
(3)
(5)
(4)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.9 Zabezpieczenie automatu i umieszczenie tabliczek ostrzegawczych Od wersji oprogramowania 710.0 Wydanie 12/2016
106
2
2.9 Zabezpieczenie automatu i umieszczenie tabliczek
ostrzegawczych
2.9.1 Zadanie i przeznaczenie
Przed przystąpieniem do jakichkolwiek czynności związanych z utrzymaniem i serwisem auto-
matu, trzeba zabezpieczyć automat przed ponownym załączeniem i umieścić na nim odpowiednie
tabliczki ostrzegawcze. Ścisłe przestrzeganie opisanej niżej procedury wyklucza możliwość do-
znania urazów przez pracowników.
2
2.9.2 Opis
Załączając, regulując lub odblokowując energię w automacie, postępuj zawsze zgodnie z opisaną
niżej procedurą.
Zawiadom wszystkich pracowników, których to może dotyczyć.
Wyłącz automat i wszystkie związane z nim urządzenia dodatkowe. W tym celu wykonaj nor-
malne procedury wyłączeniowe:
–Naciśnij przycisk STOP.
–Wyłącz komputer sterujący.
–Wyłącz automat wyłącznikiem głównym.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń.
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
WSKAZÓWKA
Minimalne wymagania
Niniejsza procedura obejmuje minimalne wymagania, jakie muszą być spełnione przy
zabezpieczaniu automatu i umieszczaniu na nim tabliczek ostrzegawczych przed przy-
stąpieniem do czynności związanych z pracami obsługi technicznej i serwisowymi auto-
matu. Dodatkowe środki bezpieczeństwa, niezbędne do bezpiecznego wykonania pracy,
mogą być określone przez komórki i instytucje odpowiadające za bezpieczeństwo i higie-
nę pracy.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 2.9 Zabezpieczenie automatu i umieszczenie tabliczek ostrzegawczych
107
Odłącz automat od wszystkich źródeł energii:
–Przerwij dopływ sprężonego powietrza.
– Przerwij zasilanie sieciowe.
Zablokuj urządzenia.
–Załóż kłódki wszędzie tam, gdzie jest to możliwe (np. na wyłączniku głównym).
Alternatywnie: Umieszczenie tabliczek ostrzegawczych
Maszyna musi być zablokowana kłódką, o ile jest to możliwe. Są jednak sytuacje, gdy w nie
można założyć kłódki celu wyłączenia energii. W takich przypadkach na maszynach odłączo-
nych od zasilania energetycznego muszą być założone tabliczki ostrzegawcze, informujące
pracowników, że maszyna została odłączona od zasilania w celu wykonania czynności ser-
wisowych. Tabliczka musi być pewnie zamocowana, widoczna ze wszystkich stron i może
być zdjęta tylko przez osobę, która ją założyła. 2
Uwalnianie zakumulowanej energii
Energia zakumulowana w instalacji sprężonego powietrza i energia elektryczna zmagazyno-
wana w kondensatorach elektrolitycznych musi być uwolniona przez zastosowanie odpo-
wiednich środków. 2
W tym celu należy odczekać po wyłączeniu automatu, aż upłyną podane czasy rozłado-
wania lub likwidacji ciśnienia (patrz rozdziały 2.7
, strona 101 i 2.8, strona 104), aby za-
pewnić bezpieczną obsługę automatu.
Sprawdzenie blokady.
Sprawdź blokadę automatu, naciskając przycisk START.
Przywrócenie gotowości automatu do pracy wymaga wykonania następujących czynności.
Sprawdź otoczenie automatu. Upewnij się, czy upoważniony do tego personel zabrał wszyst-
kie narzędzia i włączył wszystkie zabezpieczenia.
Zawiadom wszystkich pracowników, których to może dotyczyć.
Przed zdjęciem choć jednej kłódki lub tabliczki ostrzegawczej, poinformuj wszystkich pracow-
ników, których to może dotyczyć, że maszyna będzie uruchamiana.
Zdejmowanie kłódek/tabliczek ostrzegawczych
Każdy upoważniony pracownik musi sam zdjąć swoją kłódkę i przechowywać ją pod za-
mknięciem.
Włącz automat i poleć, aby upoważniony personel sprawdził podczas pracy maszyny, czy na-
prawy zostały prawidłowo wykonane.
