1.2 Opis maszyny
1.2.1 Zasada działania SIPLACE
Głowice montażowe pobierają podzespoły ze znajdujących się na ściśle określonych pozycjach
modułów podajnikowych do wózków na podzespoły i montują nieruchome płytki drukowane.
Zasada "spoczynkowego przygotowania podzespołów" i "nieruchomej płytki drukowanej", która
doskonale sprawdziła się we wszystkich automatach SIPLACE, ma szereg ważnych zalet:
–Uzupełnianie podzespołów lub splatanie pasów nie pociąga za sobą przestojów.
–Bezwstrząsowe podawanie podzespołów umożliwia niezawodne pobieranie nawet najmniej-
szych podzespołów (np. 03015).
–Płytka drukowana, która pozostaje nieruchoma w czasie montażu, zapobiega ześlizgiwaniu
się podzespołów.
– Kombinacja głowic montażowych ze zmieniaczami pipet stale gwarantuje optymalną konfigu-
rację pipet dla poszczególnych procesów montażu. Umożliwia to zminimalizowanie przesu-
wów i optymalizację kolejności uzbrajania.
Duża elastyczność, ekonomiczność i niezawodność monta
żu gwarantują wysoką wydajność au-
tomatów SIPLACE.
Bardzo krótkie przestoje zwiększają stopień wykorzystania maszyny, przyczyniając się do wzro-
stu produktywności.
Instrukcja eksploatacji SIPLACE seria X 1 Wprowadzenie
Od wersji oprogramowania 710.0 Wydanie 12/2016 1.2 Opis maszyny
31
1.2.2 Numer seryjny automatu
Numer seryjny automatu znajduje się po wewnętrznej stronie stojaka maszyny na stanowisku 1.
1

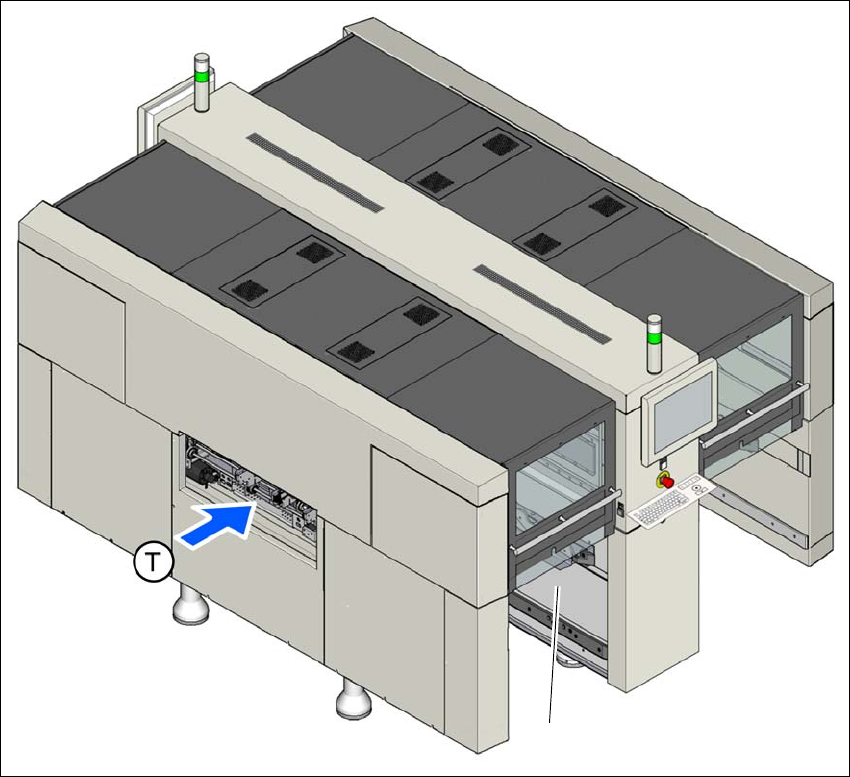

Rys. 1.2 - 1 Położenie tabliczki znamionowej z numerem seryjnym (przykład SIPLACE X2 S / X3 S / X4 S)
(T) Kierunek transportu
(1) Tabliczka znamionowa
(1)
1 Wprowadzenie Instrukcja eksploatacji SIPLACE seria X
1.2 Opis maszyny Od wersji oprogramowania 710.0 Wydanie 12/2016
32
1.2.3 Deklaracja zgodności WE
Opisany poniżej produkt:
1
1
producenta
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
jest zgodny z przepisami i normami załączonej deklaracji zgodności WE.
1.2.4 Stosowanie zgodnie z przeznaczeniem
Produkt może być stosowany tylko do aplikacji przewidzianych w katalogach i w opisach technicz-
nych, tzn. do montażu podzespołów SMD i tylko w połączeniu z urządzeniami i częściami innych
producentów, zalecanymi lub dopuszczonymi przez ASM Assembly Systems GmbH&Co.KG. Od-
mienne lub wykraczające poza powyższe użytkowanie maszyny uważane jest za niezgodne z
przeznaczeniem.
Przy stosowaniu niezgodnym z przeznaczeniem firma ASM Assembly Systems GmbH&Co.KG
nie ponosi odpowiedzialności za wynikające z tego tytułu ewentualne szkody ani nie ręczy za nie-
zawodne i odpowiednie do ich funkcji działanie komponentów.
Użycie zgodne z przeznaczeniem obejmuje także przestrzeganie wszystkich wskazówek zawar-
tych w instrukcji eksploatacji.
Niezawodna i bezpieczna eksploatacja produktu wymaga prawidłowego transportu, składowania,
ustawiania i montażu oraz starannej obsługi i utrzymania.
Fabrykat
Automat montażowy
Typ SIPLACE X4i S SIPLACE X4 S SIPLACE X3 S SIPLACE X2 S
Nr kat.: 520440 520480 520310 520210
Fabrykat
Automat montażowy
Typ SIPLACE
X4i S micron
SIPLACE
X4 S micron
Nr kat.: 520410 520420
