Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 710.0 Wydanie 12/2016 2.6 Urz ą dzenia zabezpieczaj ą ce 97 Wy łą cznik bezpiecze ń stwa (CSB) (poz. 1 na rys. 2.6 - 8 , s…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 710.0 Wydanie 12/2016
96
2.6.4 Wyłącznik bezpieczeństwa (CSB) i serwisowe gniazdo wtykowe
2

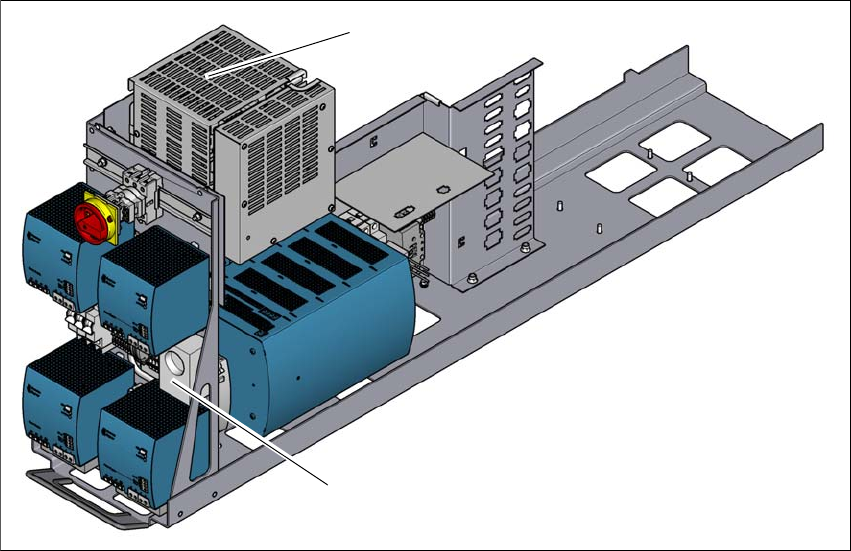

Rys. 2.6 - 8 Umiejscowienie wyłącznika bezpieczeństwa (CSB) i serwisowego gniazda wtykowego
2
(1) Wyłącznik bezpieczeństwa (CSB)
(2) Gniazdo wtykowe serwisowe
(2)
(1)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 2.6 Urządzenia zabezpieczające
97
Wyłącznik bezpieczeństwa (CSB) (poz. 1 na rys. 2.6 - 8, strona 96) 2
Wyłącznik bezpieczeństwa (CSB) umieszczony jest we wsuwanym module zasilania elektrycz-
nego. Jest on wykorzystywany przez układy ZATRZYMANIA AWARYJNEGO i urządzenia zabez-
pieczające.
2
Do uruchomienia wyłącznika bezpieczeństwa (CSB) muszą być spełnione trzy warunki.
– Musi pojawić się sygnał "Udostępnienie oprogramowania" lub "Sterownik WŁ.".
–Pętla ZATRZYMANIA AWARYJNEGO musi być zamknięta.
–Musi być wciśnięty przycisk START.
Serwisowe gniazdo wtykowe (poz. 2 na rys. 2.6 - 8, strona 96) 2
Gniazdko serwisowe jest umieszczone na panelu zasilania elektrycznego i zabezpieczone
osłoną. Może być wykorzystane, jeżeli automat ma 5-żyłowe połączenie (L1, L2, L3, N i PE) z sie-
cią zasilającą. Jeżeli połączenie z siecią jest 4-żyłowe, np. bez żyły N - gniazdo to nie może być
wykorzystane.
2
ZAGROŻENIE
Zagrażające życiu napięcia pod pokrywą wyłącznika bezpieczeństwa (CSB)!
Pod pokrywą znajdują się komponenty, które również przy wyłąonej maszynie i wyjętym
wtyku sieciowym mogą powodować zagrażające życiu napięcia. Po wyjęciu wtyku siecio-
wego należy poczekać 5 minut, aż rozładują się kondensatory.
Nigdy nie otwierać pokryw.
Prace przy zasilaniu elektrycznym i wyłączniku bezpieczeństwa (CSB) mogą być
przeprowadzane tylko przez techników serwisowych firmy ASM Assembly Systems
GmbH&Co.KG lub techników serwisowych użytkownika, przeszkolonych w firmie
ASM.
OSTRZEŻENIE
Wskazówki bezpieczeństwa dotyczące groźnych dla życia napięć!
Przestrzega także zasad bezpieczeństwa dotyczących napięć niebezpiecznych, na-
wet gdy automat jest wyłączony! (Patrz rozdział 2.1.3
od strony 46 i rozdział 2.6.3.3
od strony 94
.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 710.0 Wydanie 12/2016
98
2.6.5 Pętle ZATRZYMANIA AWARYJNEGO i obwód sygnalizacji
2.6.5.1 Budowa pętli ZATRZYMANIA AWARYJNEGO
Poniższe zestyki są połączone szeregowo i tworzą pętlę ZATRZYMANIA AWARYJNEGO:
– zestyki zwierne czterech wyłączników kołpaka ochronnego
– zestyki zwierne klap serwisowych (opcjonalna możliwość maks. 4 klap serwisowych)
– zestyki zwierne obu przycisków ZATRZYMANIA AWARYJNEGO
– zestyki zwierne czterech wózków na podzespoły
2.6.5.2 Struktura obwodu sygnalizacyjnego
Następujące moduły obwodu sygnalizacyjnego są kontrolowane oddzielnie:
–Wyłączniki ochronne kołpaków ochronnych
–Wyłączniki ochronne klap serwisowych (opcjonalna możliwość maks. 4 klap serwisowych)
– Zestyki sygnalizacyjne wózków na podzespoły
– Przyciski WYŁĄCZNIKA AWARYJNEGO
W stanie gotowości do pracy automatu wszystkie zestyki sygnałowe są zwarte. Podniesienie np.
jednego z kołpaków ochronnych powoduje rozwarcie odpowiedniego zestyku sygnałowego. Ta
zmiana stanu sygnalizowana jest komputerowi sterującemu przez cyfrowe wejście sterownika I-/
O-Control Unit za pomocą magistrali CAN-Bus. Na interfejsie użytkownika wyświetlany jest odpo-
wiedni komunikat o błędzie.
2.6.5.3 Opis funkcji pętli ZATRZYMANIA AWARYJNEGO
Uruchomienie i praca automatu wymagają spełnienia następujących warunków:
– Wszystkie wózki na podzespoły muszą być przystawione i podłączone:
– Wszystkie kołpaki ochronne muszą być zamknięte.
– Wszystkie klapy serwisowe muszą być zamknięte (opcjonalna możliwość maks. 4 klap ser-
wisowych).
– Oba przyciski wyłączników awaryjnych muszą być odblokowane.
–Musi być osiągnięte minimalne ciśnienie robocze.
– Aby sygnał startowy przycisku "Start" mógł uruchomić wyłącznik bezpieczeństwa (CSB),
musi być aktywna funkcja udostępnienia oprogramowania ("Control ON").
Jeżeli teraz zostanie wciśnięty przycisk Start, uruchamia się wyłącznik bezpieczeństwa (CSB) i
maszyna jest gotowa do pracy.
