Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 710.0 Wydanie 12/2016 3.5 G ł owica monta ż owa 143 3.5.4 Czujnik do pojemnika zrzutowego do podzespo ł ów Czujnik pojemnika …
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 710.0 Wydanie 12/2016
142

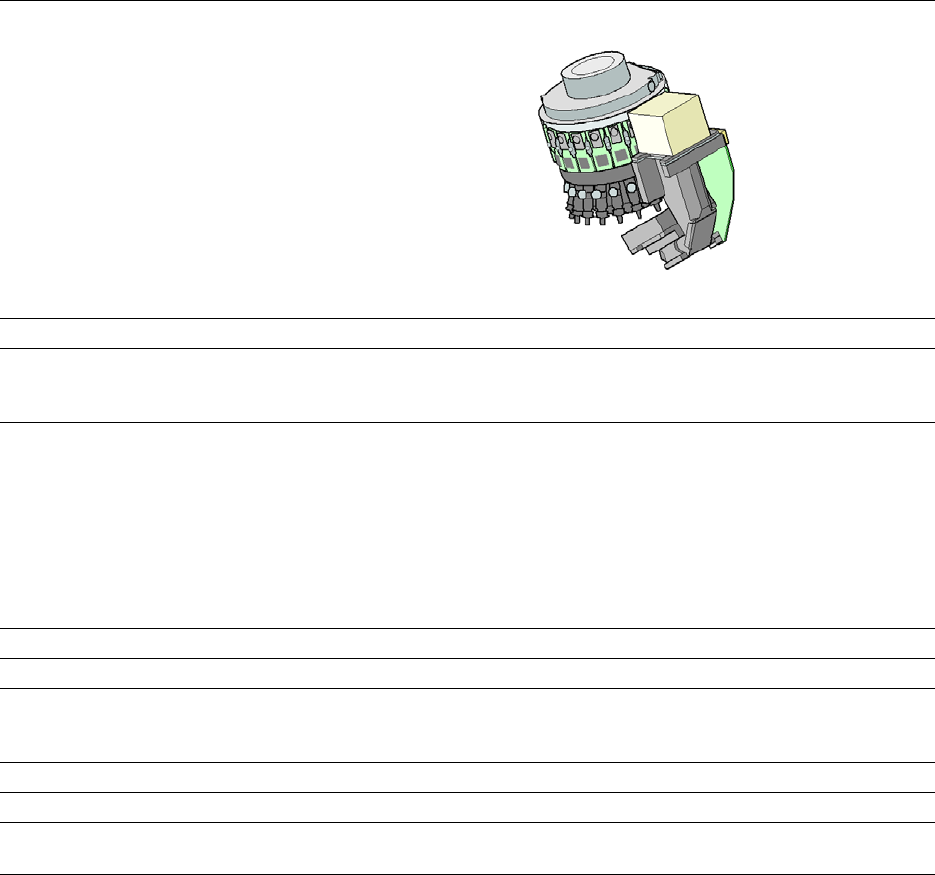

3.5.3.2 Dane techniczne SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
Z kamerą podzespołów typu 23 Z kamerą podzespołów typu 41
Gama podzespołów
*a
01005do 2220, Melf, SOT, SOD od 0201 (metryczny) do 2220,
Melf, SOT, SOD, Bare-Die, Flip-
Chip
Specyfikacje podzespołów
maks. wysokość
min. podziałka nóżek
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks.wymiary
maks. masa
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4mm
0,08mm
0,03mm
0,10mm
0,05mm
0,12mmx0,12mm
6mmx6 mm
1 g
Programowalna siła osadzania 1,3 - 4,5 N 1,3 - 4,5 N
Typy pipet 40xx 40xx
Dokładność X/Y
*b
± 36 µm/3
± 48 µm/4
± 36 µm/3
± 25 µm / 3z HPF
*c
± 48 µm/4
Dokładność kątowa ± 0,5° / 3 ± 0,5° / 3
Płaszczyzny oświetlenia 5 5
Możliwości ustawienia poziomów oświe-
tlenia
256
5
256
5
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych standardów klienta, to-
lerancji opakowań podzespołów i tolerancji podzespołów.
*)b Parametry dokładności zostają udokumentowane w ramach odbioru maszyny i odpowiadają warunkom wynikającym z
zakresu dostaw i usług SIPLACE.
*)c Tylko do SIPLACE X4 S micron / X4i S micron: HPF = High Precision Flag
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.5 Głowica montażowa
143
3.5.4 Czujnik do pojemnika zrzutowego do podzespołów
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
–Jeżeli pojemnik zrzutowy nie został prawidłowo założony, automat nie może być urucho-
miony.
–Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, automat jest natych-
miast zatrzymywany, aby uniknąć kolizji z głowicą.
3.5.5 Pompa próżniowa
3.5.5.1 Przegląd
Pompy próżniowe znajdują się za wlotem podzespołów na stanowisku 1 i stanowisku 4 przy sto-
jaku maszyny.
3

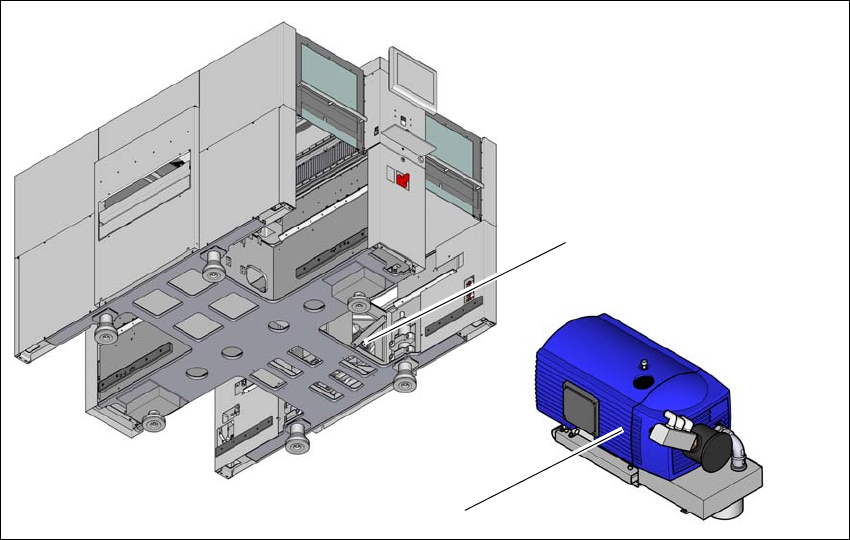

Rys. 3.5 - 6 Przegląd - Pompa próżniowa
(1) Miejsce montażu pompy próżniowej
(2) Pompa próżniowa
(1)
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 710.0 Wydanie 12/2016
144
3.5.5.2 Zasady bezpieczeństwa obsługi pompy próżniowej
3
3.5.5.3 Opis
Każda głowica Collect&Place jest wyposażona we własną wytwornicę próżni, zasilającą nie-
zbędną próżnią układ trzymania i uzbrajania. Wytwornice próżni głowic uzbrajających działają na
zasadzie Venturiego. W połączeniu z pompą próżniową w głowicy SpeedStar (C&P20/M/P)
znacznie zmniejszy się zużycie sprężonego powietrza. Pompa próżniowa może zasilać do dwóch
głowic SpeedStar (C&P20/M/P). Z tego względu można zastosować maksymalnie dwie pompy
próżniowe (przy 4 C&P20/M/P). Bieżące koszty eksploatacji spadają stosownie do wysokości
kosztów energii.
Pompa próżniowa jest włączana i wyłączana wraz z maszyną. Przez oprogramowanie stacjo-
narne uwzględniany jest automatycznie przy wyłączaniu czas dobiegu wynoszący 6 minut, który
pozwala zapobiec przegrzaniu silnika.
3
3.5.5.4 Wskazówki dotyczące konserwacji
Przestrzegać dodatkowych wskazówek konserwacyjnych dla pompy próżniowej.
W tym celu należy przeczytać odpowiedni ustęp w dokumentacji techniczno-ruchowej Pań-
stwa maszyny.
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
WSKAZÓWKA
Zużycie sprężonego powietrza patrz rozdział 3.2.4
, strona 125.
