Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.9 Wózek na podzespoły
201
3.9.6 Stół na podzespoły SIPLACE seria X
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie. Moduł wprowadzający przesuwa się przy wsuwaniu na prowadnicy aż do listwy oporo-
wej. W otwór centrujący na listwie oporowej wchodzi kołek centrujący "przedni" modułu
podajnikowego X. Jednocześnie zapadka ryglująca (poz. 1 na rys. 3.9 - 7
, strona 202) stołu na
podzespoły blokuje się w rolce ryglującej modułu podajnikowego. Kołek centrujący "tylny" na gór-
nej powierzchni modułu podajnikowego wchodzi w wycięcie listwy centrującej.
3

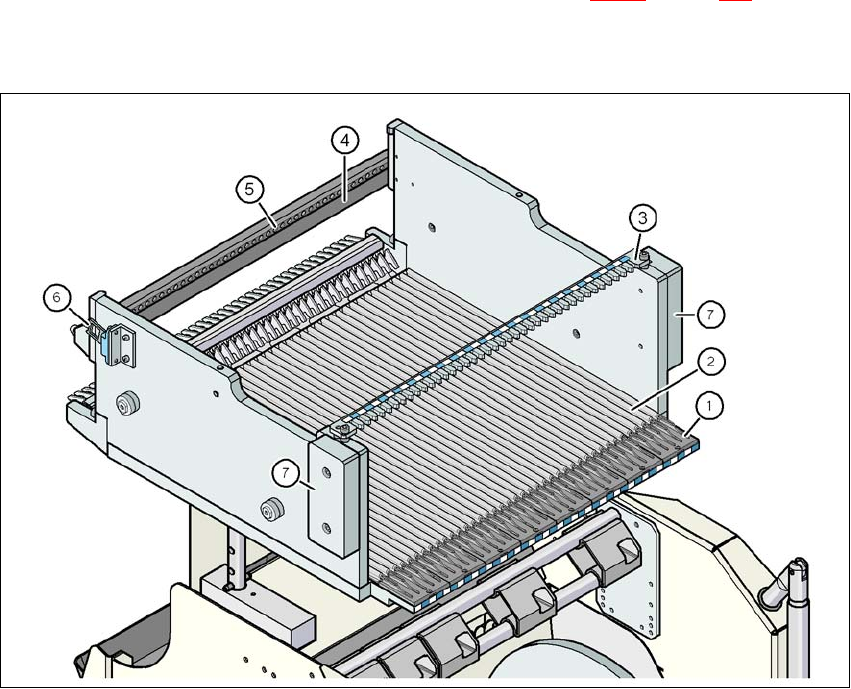

Rys. 3.9 - 6 Stół na podzespoły, SIPLACE seria X, widok od tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (profil)
(3) Listwa centrująca na kołek ustalający "tył" do modułów podajnikowych X
(4) Listwa ograniczająca
(5) Otwory ustalające
(6) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(7) Zabezpieczenie przed włożeniem rąk
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Wózek na podzespoły Od wersji oprogramowania 710.0 Wydanie 12/2016
202
3

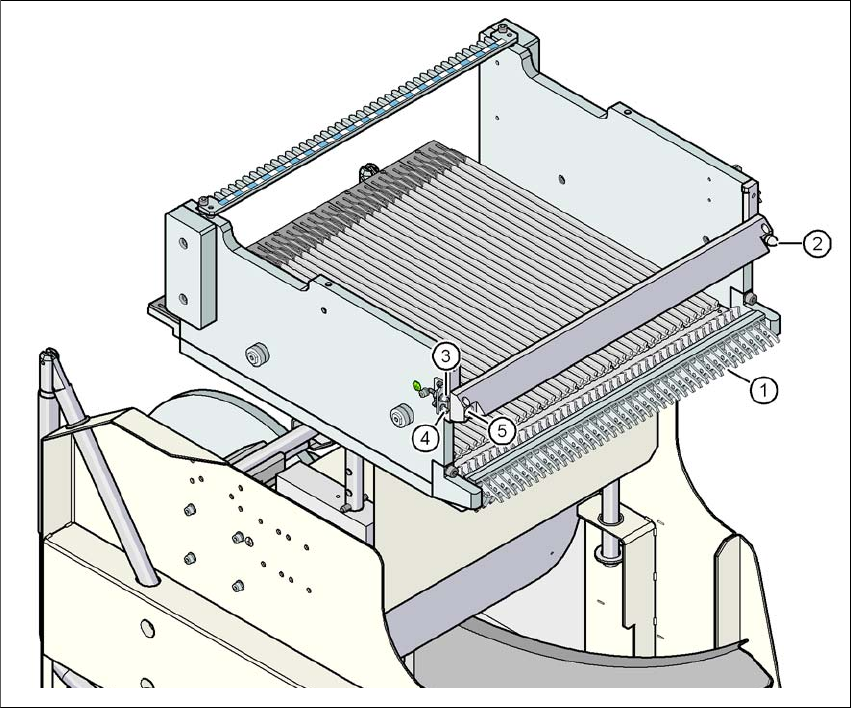

Rys. 3.9 - 7 Stół na podzespoły, SIPLACE seria X, widok od tyłu
(1) Zapadki ryglujące
(2) Kołek ustalający na stole na podzespoły
(3) Sprzęgło pneumatyczne
(4) Kołek uziemiający
(5) Otwór ustalający na stole na podzespoły
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.9 Wózek na podzespoły
203
3.9.7 Uchwyt dodatkowej rolki taśmy
3

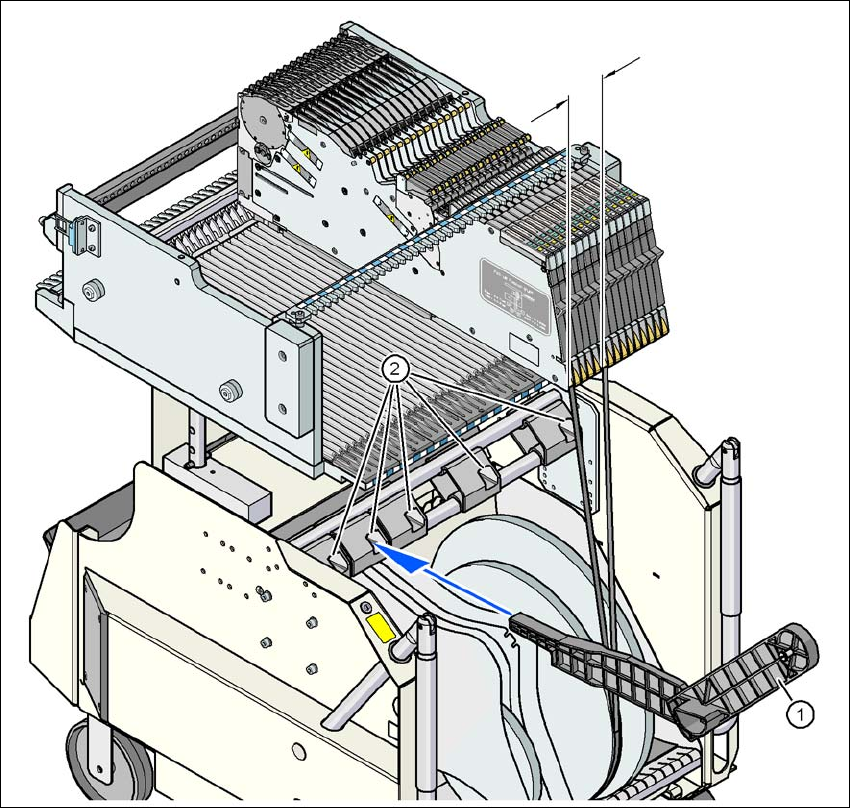

Rys. 3.9 - 8 Uchwyt do dodatkowej rolki pasa (seria X)
(1) Uchwyt dodatkowej rolki pasa, nr artykułu 00141217-xx
(2) Zespół do zamocowania uchwytu
Moduły podajnikowe serii X mogą bez problemu przetwarzać pasy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką pasa nie przekracza 60 mm. Jeżeli z powodu wymaga-
nego wyposażenia nie można dotrzymać maksymalnego dopuszczalnego przesunięcia, radzimy
zastosować uchwyt do dodatkowej rolki pasa (poz. 1). Wetknij po prostu ten uchwyt w zespół do
zamocowania (poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze od maksymalnego dopusz-
czalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 zespołów do zamocowania.
Na każdym uchwycie rolki pasa można zamocować 2 rolki, co umożliwia ustawienie do dziesięciu
szpulek 15" (381 mm) nad pojemnikiem na pasy.
maks. 60 mm
