Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji Od wersji oprogramowania 710.0 Wydani e 12/2016 6.16 Stacja Vision Teach 401 6.16.1 Opis Vision T each S tation to system do tworzeni a i testowania opisów fo…

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X

6.16 Stacja Vision Teach Od wersji oprogramowania 710.0 Wydanie 12/2016

400

6.16 Stacja Vision Teach

Nr kat. 00119788-xx Stanowisko Vision Teach

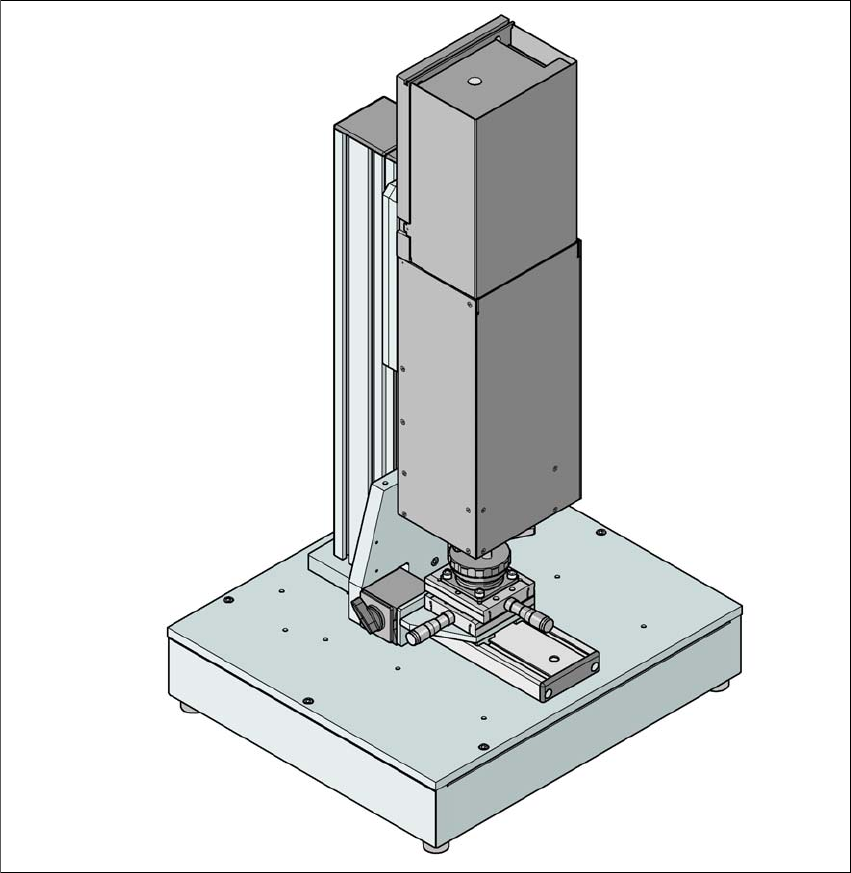

Rys. 6.16 - 1 Vision Teach Station z kamerą podzespołów, typ 33

Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji

Od wersji oprogramowania 710.0 Wydanie 12/2016 6.16 Stacja Vision Teach

401

6.16.1 Opis

Vision Teach Station to system do tworzenia i testowania opisów form obudowy dla podzespołów,

przetwarzanych w automatach montażowych SIPLACE.

Vision Teach Station składa się głównie z następujących komponentów:

– moduł główny z elektroniką i maks. dwiema kamerami podzespołów,

– Minitower-PC,

system operacyjny WINDOWS XP, 6

oprogramowanie do przetwarzania obrazów SIPLACE -Vision, 6

serwer baz danych SIPLACE Pro, 6

interfejsy kamery: karta magistrali CAN i karta magistrali kamery. 6

Na Vision Teach Station można, niezależnie od automatów montażowych, tworzyć i testować

opisy form obudowy oraz przeprowadzać inspekcje podzespołów.

Utworzone opisy form obudowy można zapisywać w bazie danych SIPLACE Pro w Vision Teach

Station oraz przenosić je do bazy danych SIPLACE Pro systemu produkcyjnego. Ponadto moż-

liwe jest ładowanie zrzutów ekranowych Vision z automatu montażowych do Vision Teach Station

i analizowanie ich na stacji. Tylko złożone pomiary podzespołów muszą być wykonywane w auto-

macie montażowym.

6.16.2 Zalety

Dużą zaletą tego systemu offline jest to, że jest on całkowicie niezależny od systemów produkcyj-

nych i nie wymaga zajmowania zasobów systemów produkcyjnych do tworzenia i testowania opi-

sów form obudowy. Dzięki temu wyeliminowane zostały straty produktywności wynikające z

opisywania i testowania form obudowy. Ten niezależny system umożliwia też skrócenie czasu

wdrażania nowych produktów.
