Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji Od wersji oprogramowania 710.0 Wydanie 12/2016 6.5 Zmieniacz Waffle Pack (WPC5/WPC6) 363 6.5 Zmieniacz W affle Pack (WPC5/WPC6) 6 6.5.1 Opis Zmieniacz Waf fle…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.4 Zmieniacz Matrix Tray Changer Od wersji oprogramowania 710.0 Wydanie 12/2016
362
6.4.5 Wymiary automatu SIPLACE X2 S / X3 S / X4 S z MTC
6
Rys. 6.4 - 3 Wymiary automatu SIPLACE X2 S / X3 S / X4 S z Matrix Tray Changer w milimetrach
WSKAZÓWKA 6
Na stanowisku 2 można zamiast wózka na podzespoły przystawić Matrix Tray Changer.
Promień manewrowy R MTC w automacie SIPLACE X2 S / X3 S / X4 S wynosi:
6
Promień manewrowy R pozycja stanowiska 2 750mm
Odległość L1: środek maszyny do krawędzi zewnętrznej
MTC
1938mm
Odległość L2: Środek maszyny względem ściany 2688mm
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.5 Zmieniacz Waffle Pack (WPC5/WPC6)
363
6.5 Zmieniacz Waffle Pack (WPC5/WPC6)
6
6.5.1 Opis
Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki
czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-
potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-
gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.
Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na
inne stanowiska. Jest on dostarczany z wysokością odpowiadającą wysokości transportowej pły-
tek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości transporterowej
900, 930 i 950 mm. Na pozostającym stanowisku należy zamontować stół na podzespoły.
WSKAZÓWKA
Dostępny od wersji oprogramowania SR.707.1
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.5 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania 710.0 Wydanie 12/2016
364
6.5.2 Przegląd
Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z tymi, które
odnoszą się do zmieniacza WPC6. Zmieniacz WPC6 posiada dodatkowo moduł Non Stop.
Nr kat. 00119827-xx WPC5
Nr kat. 00119828-xx WPC6
6

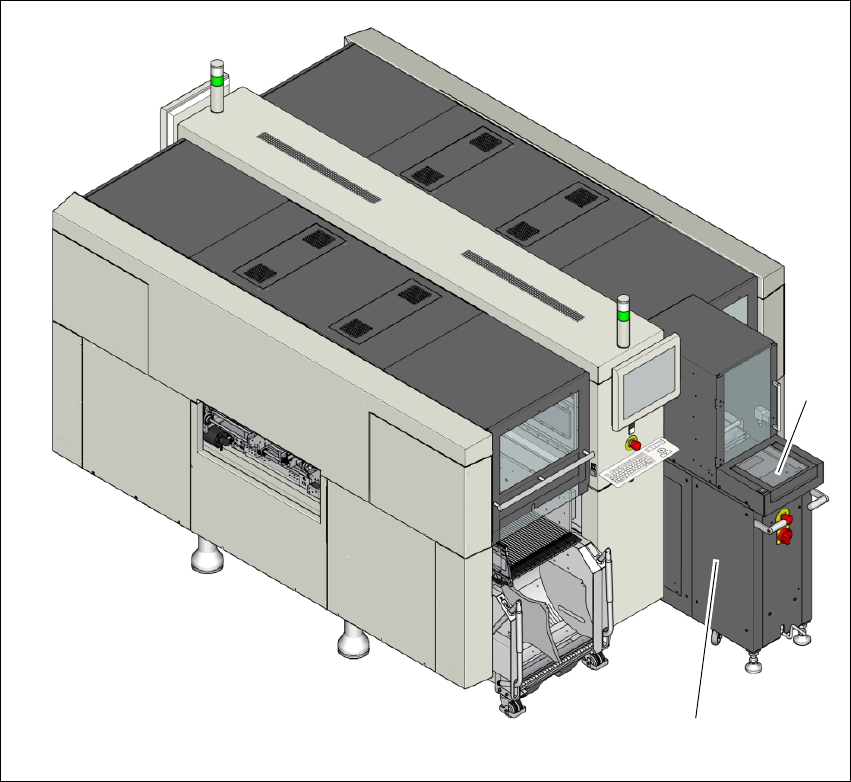

Rys. 6.5 - 1 WPC6 na automacie SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Moduł Non Stop
(1)
(2)
