4.3.6.1 Wstępna regulacja wysokości środkowych nóżek maszyny
Najpierw ustaw wstępnie środkowe łapy maszyny. Zależnie od wysokości automatu należy przy-
kręcić na spodzie w odpowiednim położeniu element dystansowy.
Ustawianie wysokości transportera płytek drukowanych 900 mm 4
Do wysokości transportera płytek drukowanych 900 mm jest potrzebny element dystansowy.
Należy go ustawić tak, aby bok 90 mm był ustawiony pionowo a otwór do środkowej łapy ma-
szyny był skierowany do dołu.
4
4
4
4
4
4
4
4
4
4
4
4

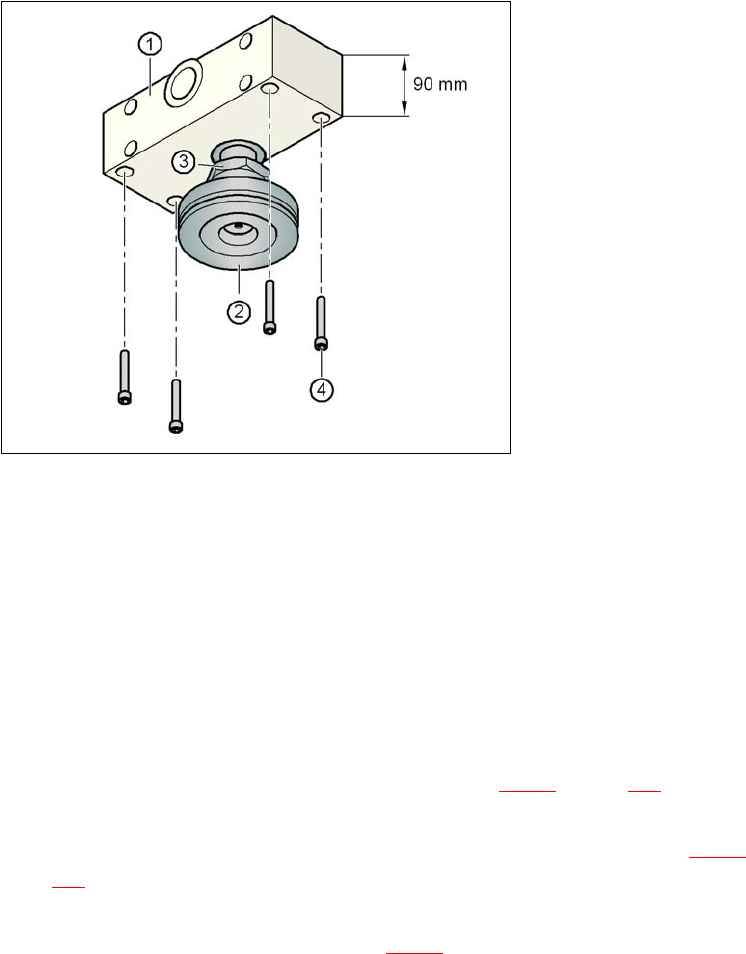

Rys. 4.3 - 5 Ustawianie elementu dystansowego do wysokości transportera 900 mm
4
(1) Wysokość elementu dystansowego 90 mm
(2) Środkowa łapa maszyny
(3) Przeciwnakrętka M24
(4) Śruba imbusowa M12x80, 4 szt.
Wkręć gwint środkowej łapy maszyny w otwór na spodzie elementu dystansowego.
Ustaw oba elementy dystansowe na spodzie maszyny w następujący sposób:
– Otwór elementu dystansowego na panelu zasilania prądowego wskazuje w kierunku
transportu płytki drukowanej (patrz punkt 4 na rys. 4.3 - 4
, strona 235).
– Otwór elementu dystansowego po stronie zasilania prądowego wskazuje w kierunku od-
wrotnym do kierunku transportu płytki drukowanej (patrz punkt 3 na rys. 4.3 - 4
, strona
235
).
Każdy element dystansowy zamocować czterema śruby z łbem walcowym o gnieździe sze-
ściokątnym M12x80 (patrz punkt 4 na rys. 4.3 - 5
). Użyj do tego celu nasadki do wkrętaka o
rozwartości 10 mm.
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 710.0 Wydanie 12/2016 4.3 Ustawianie automatu
237
Ustawianie wysokości transportera płytek drukowanych 930 mm i 950 mm 4
Element dystansowy jest potrzebny także do wysokości transportera płytek drukowanych 930 mm
i 950 mm.
Element dystansowy należy o ustawić tak, aby bok 122,5 mm był ustawiony pionowo a otwór
do środkowej łapy maszyny był skierowany do dołu.
4

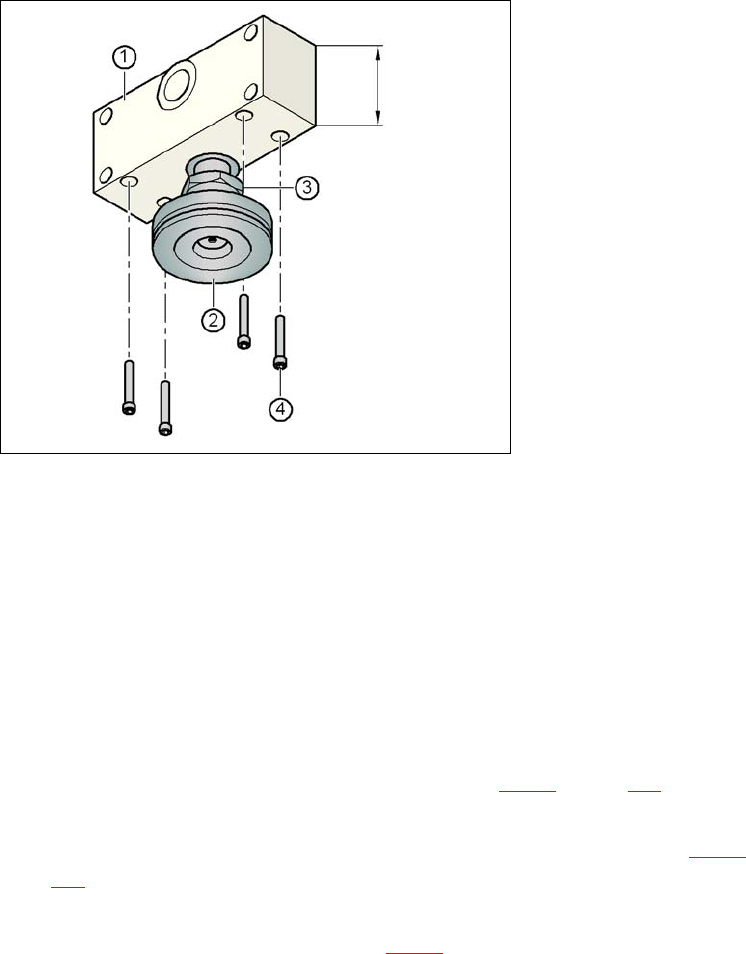

Rys. 4.3 - 6 Ustawianie elementu dystansowego dla wysokości transportera 930 i 950 mm
4
(1) Wysokość elementu dystansowego 122,5 mm
(2) Łapa maszyny
(3) Przeciwnakrętka M24
(4) Śruba imbusowa M12x80, 4 szt.
Wkręć gwint środkowej łapy maszyny w otwór na spodzie elementu dystansowego.
Ustaw oba elementy dystansowe w następujący sposób:
– Otwór elementu dystansowego na panelu zasilania prądowego wskazuje w kierunku
transportu płytki drukowanej (patrz punkt 4 na rys. 4.3 - 4
, strona 235).
– Otwór elementu dystansowego po stronie zasilania prądowego wskazuje w kierunku od-
wrotnym do kierunku transportu płytki drukowanej (patrz punkt 3 na rys. 4.3 - 4
, strona
235
).
Każdy element dystansowy zamocować czterema śruby z łbem walcowym o gnieździe sze-
ściokątnym M12x80 (patrz punkt 4 na rys. 4.3 - 6
). Użyj do tego celu nasadki do wkrętaka o
rozwartości 10 mm.
122,5mm
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.3 Ustawianie automatu Od wersji oprogramowania 710.0 Wydanie 12/2016
238
4.3.6.2 Wstępna regulacja wysokości zewnętrznych nóżek maszyny
4

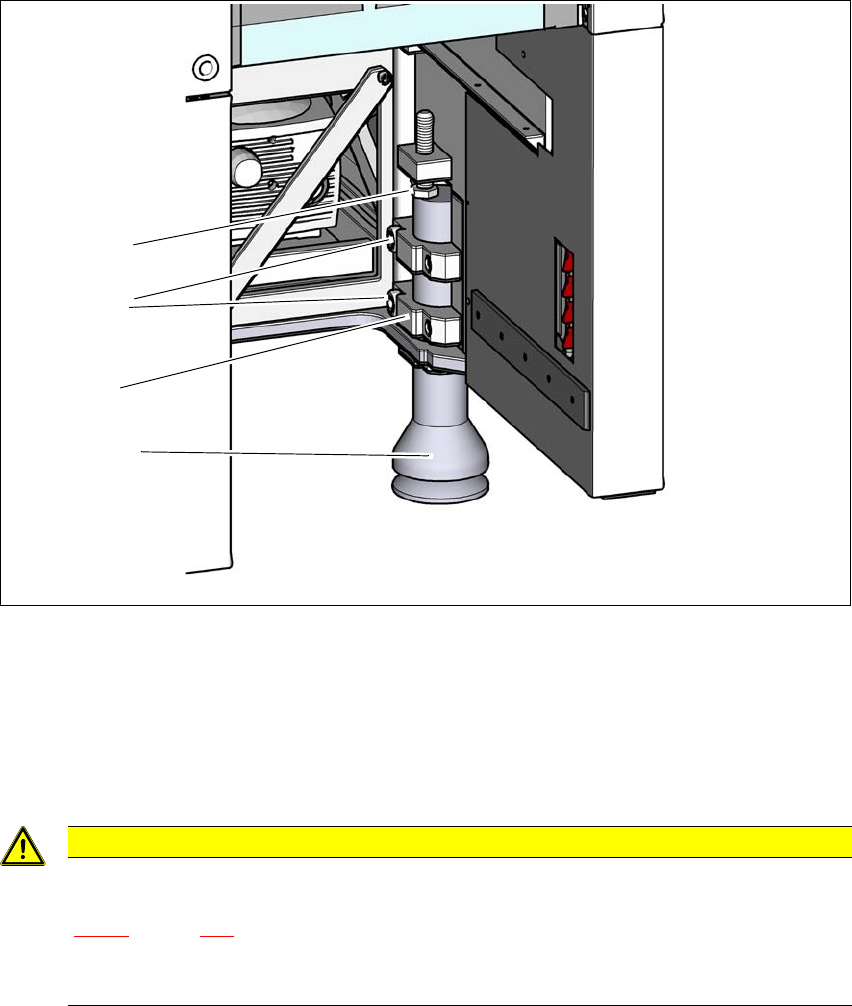

Rys. 4.3 - 7 Wstępna regulacja wysokości zewnętrznych nóżek maszyny
(1) Śruba nastawcza M24x2x120 do justowania wysokości
(2) Zewnętrzna łapa maszyny
(3) Element zaciskowy
(4) Śruba z łbem walcowym o gnieździe sześciokątnym M24x90
4
OSTROŻNIE
Niebezpieczeństwo skaleczenia na ześlizgu do odpadów pasa!
Przy obracaniu śruby nastawczej M24x2x120 do justowania wysokości (poz. 1 na rys.
4.3 - 7
, strona 238) istnieje niebezpieczeństwo skaleczenia, przez ostre krawędzie ześli-
zgu do odpadów pasa.
Noś solidne buty robocze.
(4)
(2)
(1)
(3)
