6 Rozszerzenia stacji Instrukcja eksploatacji S IPLACE seria X 6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016 324 6.1.2.5 Przyk ł ad konfiguracji C&P20/C&P20 M do SIPLACE X4i S - pozycja sto ł…
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
323
6.1.2.4 Przykład konfiguracji C&P20/C&P20 M do SIPLACE X4i S - pozycja stołu wewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 3
, strona 323).
6

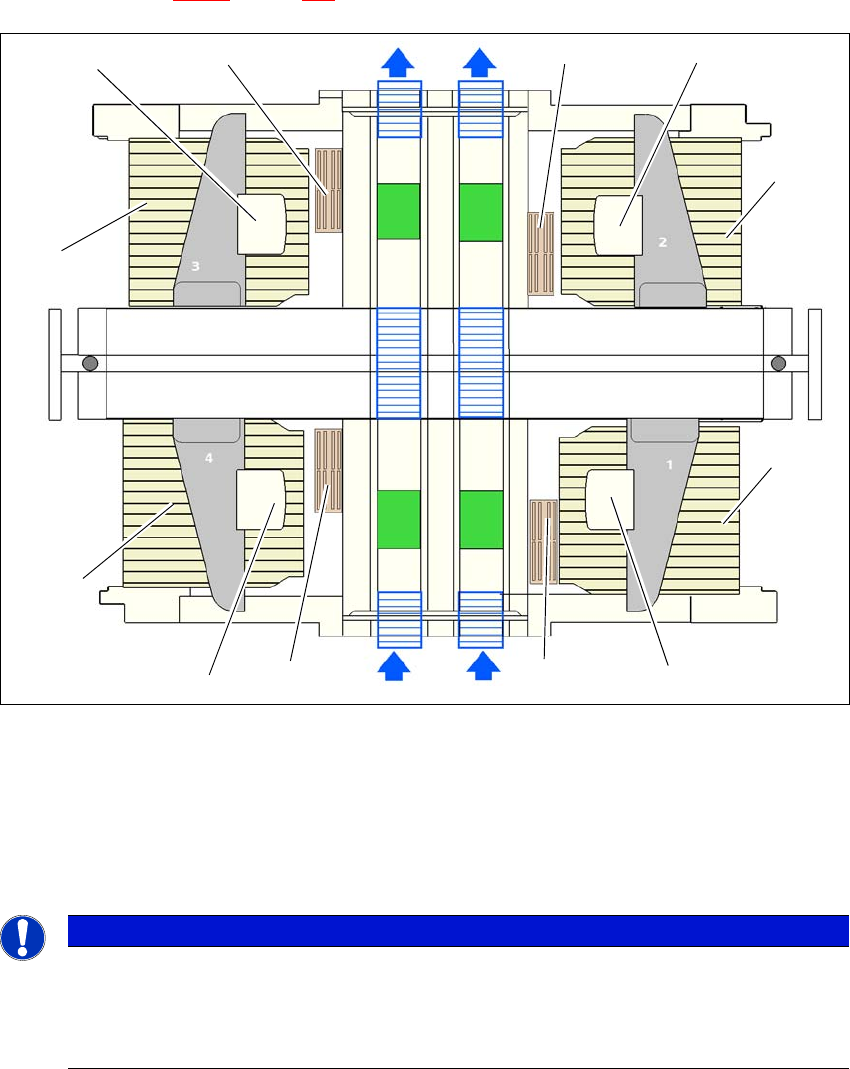

Rys. 6.1 - 3 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar (przykład X4i S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
(3) Pozycja stołu "wewnątrz"
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
324
6.1.2.5 Przykład konfiguracji C&P20/C&P20 M do SIPLACE X4i S - pozycja stołu na
zewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po dwa rzędy zmieniaczy pipet do głowicy Spe-
edStar (poz. 1 i poz. 4 na rys. 6.1 - 4
, strona 324).
6

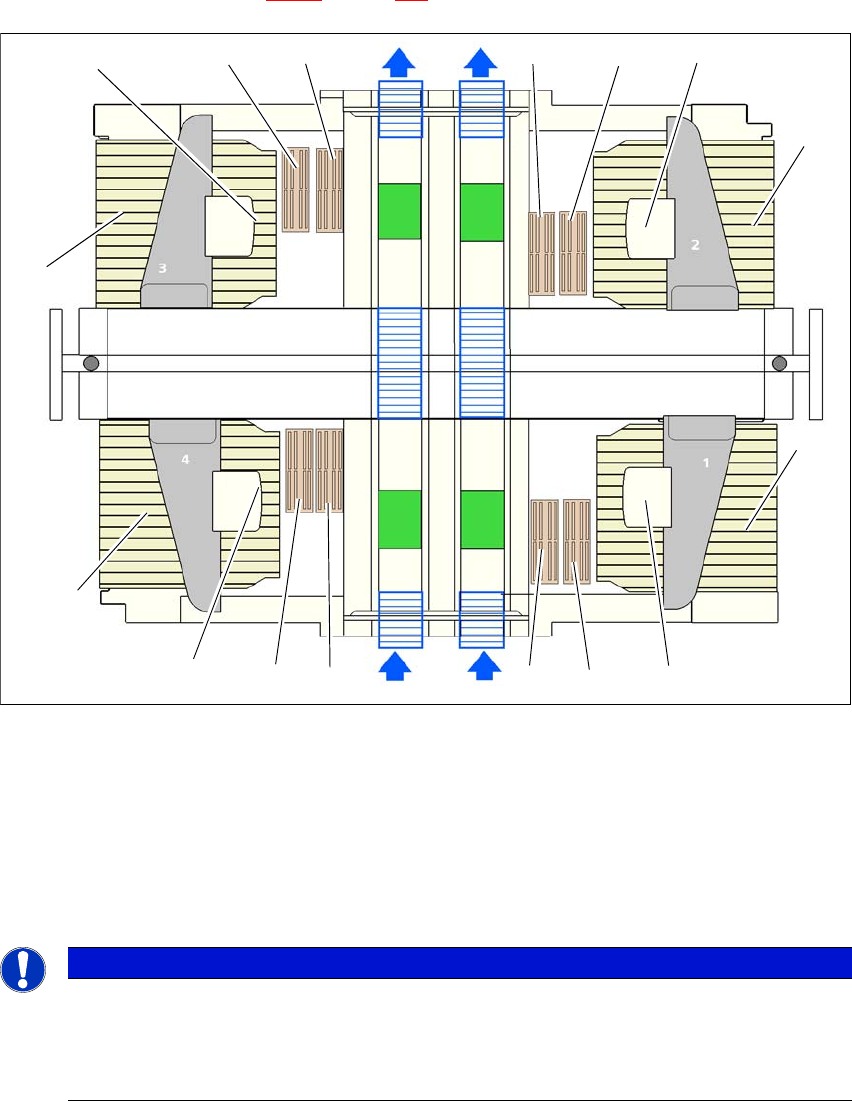

Rys. 6.1 - 4 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar (przykład X4i S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
(3) Pozycja stołu "na zewnątrz"
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
325
6.1.2.6 Przykład konfiguracji C&P20/C&P20 M do SIPLACE X4i S - pozycja stołu na
zewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 5
, strona 325).
6
Rys. 6.1 - 5 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar - przykład konfiguracji (SIPLACE X4 S)
6
6
6.1.2.7 Zmieniacz pipet "Drugi rząd" do głowicy SIPLACE SpeedStar
Opcja "Drugi rząd zmieniaczy pipet" umożliwia dodatkowy rząd zmieniaczy pipet do głowicy
SIPLACE SpeedStar. Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
