Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 710.0 Wydanie 12/2016 3.9 Wózek na podzespo ł y 201 3.9.6 Stó ł na podzespo ł y SIPLACE seria X Przedni ą prowadn ic ę ś lizg…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Wózek na podzespoły Od wersji oprogramowania 710.0 Wydanie 12/2016
200
3.9.5 Wymiary gabarytowe wózka na podzespoły, SIPLACE seria X
3

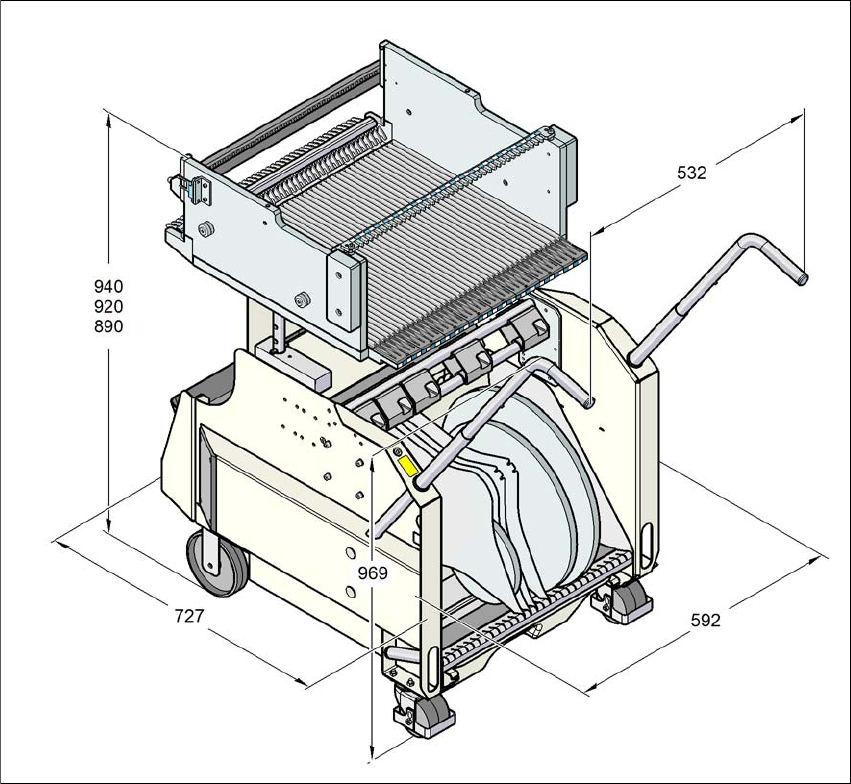

Rys. 3.9 - 5 Wymiary gabarytowe wózka na podzespoły, SIPLACE seria X, wszystkie wymiary w milimetrach
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.9 Wózek na podzespoły
201
3.9.6 Stół na podzespoły SIPLACE seria X
Przednią prowadnicę ślizgową modułów podajnikowych wkłada się w element ułatwiający wpro-
wadzanie. Moduł wprowadzający przesuwa się przy wsuwaniu na prowadnicy aż do listwy oporo-
wej. W otwór centrujący na listwie oporowej wchodzi kołek centrujący "przedni" modułu
podajnikowego X. Jednocześnie zapadka ryglująca (poz. 1 na rys. 3.9 - 7
, strona 202) stołu na
podzespoły blokuje się w rolce ryglującej modułu podajnikowego. Kołek centrujący "tylny" na gór-
nej powierzchni modułu podajnikowego wchodzi w wycięcie listwy centrującej.
3
Rys. 3.9 - 6 Stół na podzespoły, SIPLACE seria X, widok od tyłu
(1) Element ułatwiający wprowadzanie
(2) Profil prowadzący (profil)
(3) Listwa centrująca na kołek ustalający "tył" do modułów podajnikowych X
(4) Listwa ograniczająca
(5) Otwory ustalające
(6) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(7) Zabezpieczenie przed włożeniem rąk
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.9 Wózek na podzespoły Od wersji oprogramowania 710.0 Wydanie 12/2016
202
3
Rys. 3.9 - 7 Stół na podzespoły, SIPLACE seria X, widok od tyłu
(1) Zapadki ryglujące
(2) Kołek ustalający na stole na podzespoły
(3) Sprzęgło pneumatyczne
(4) Kołek uziemiający
(5) Otwór ustalający na stole na podzespoły
