3.5.6.8 MultiStar w rozszerzonym trybie Pick&Place z ograniczoną rotacją
W tym trybie MultiStar może uzbrajać cały zakres podzespołów, od 01005 do 50 mm x 40 mm.
Duży podzespół jest najpierw odbierany, centrowany optycznie i montowany jako pierwszy podze-
spół.
3

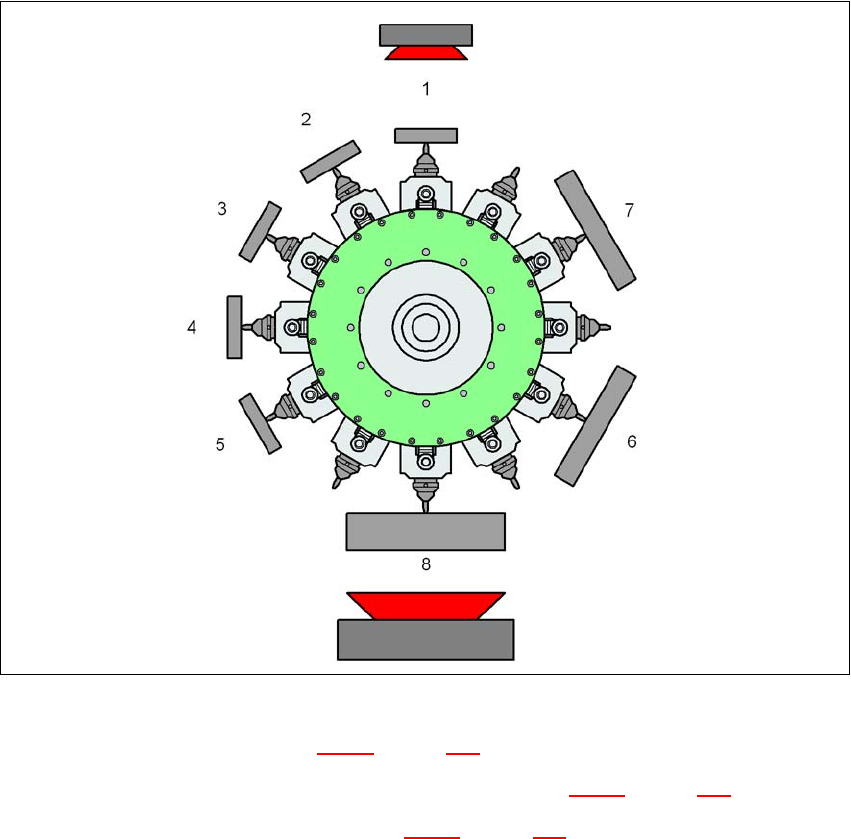

Rys. 3.5 - 12 MultiStar - tryb mieszany
K_BE mały podzespół (patrz tabela 3.5 - 1, strona 149)
M_BE_2 średniej wielkości podzespół, typ 2 (patrz tabela 3.5 - 1
, strona 149)
G_BE duży podzespół (patrz tabela 3.5 - 1
, strona 149)
Typ 30kamera podzespołów, typ 30
Typ 33 stacjonarna kamera podzespołów typu 33
1 ... 8 kolejność pobieranych podzespołów
3
Sąsiadujące segmenty głowicy CPP nie mogą pobierać podzespołów typu M_BE_2 i G_BE, jeżeli
przekątna tych podzespołów jest dłuższa niż 39,8 mm.
Typ 30
K_BE
G_BE
Typ 33
M_BE_2
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 710.0 Wydanie 12/2016
154
3.5.6.9 Dane techniczne SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
Z kamerą podzespołów
typu 30
Z kamerą podzespołów
typu 45
*a
Z kamerą podzespołów
typu 33
(kamera stacjonarna)
Gama podzespołów
*b
01005 mm do 27 mm x
27 mm
0201 do
15 mm x 15 mm
0402 do 50 mm x 40 mm
*c
Specyfikacje podzespołów
maks. wysokość
*d
min. podziałka nóżek
*e
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks. wymiary
maks. masa
6,0 mm
8,5 mm
0,25 mm
0,10 mm
*f
/ 0,2 mm
*g
0,25 mm
f
/ 0,35 mm
g
0,14 mm
f
/ 0,20 mm
g
0,4mm x 0,2mm
27 mm x 27 mm
4 g
6,0 mm
8,5 mm
0,25 mm / 0,12 mm
*h
0,10 mm / 0,05 mm
h
0,25 mm
*i
/ 0,14 mm
h
0,14 mm
i
/ 0,07 mm
h
0,18 mm x 0,18 mm
0,11 mm x 0,11 mm
g
15 mm x 15 mm
4 g
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programowalna siła osadzania 1,0 - 10 N 1,0 - 10 N 1,0 - 10 N
Typy pipet 20xx, 28xx 20xx, 28xx 20xx, 28xx
Dokładność X/Y
*j
± 41 µm/3
± 55 µm/4
± 41 µm/3
± 55 µm/4
± 34 µm/3
± 45 µm/4
Dokładność kątowa ± 0,4° / 3
*k
, ± 0,5° / 3
*l
± 0,5° / 4
k
, ± 0,7° / 4
l
± 0,4° / 3
k
, ± 0,5° / 3
l
± 0,5° / 4
k
, ± 0,7° / 4
l
± 0,2° / 3
± 0,3° / 4
Płaszczyzny oświetlenia 5 5 6
Możliwości ustawienia poziomów
oświetlenia
256
5
256
5
256
6
*)a Tylko do SIPLACE X4 S micron / X4i S micron
*)b Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych standardów klienta, toleran-
cji opakowań podzespołów i tolerancji podzespołów.
*)c Przy pomiarze wielokrotnym możliwa przekątna wynosząca 69 mm (np. 60 mm x 10 mm).
*)d Głowica CPP: w niskiej pozycji montażowej (nie jest możliwe zastosowanie stacjonarnej kamery podzespołów).
*)e Głowica CPP: w wysokiej pozycji montażowej
*)f Przy elementach elektronicznych < 18 mm x 18 mm
*)g Przy elementach elektronicznych ≥ 18 mm x18 mm
*)h Możliwy tylko w przypadku podzespołów, które znajdują się w obrębie obszaru ogniskowej kamery ± 1,3 mm.
*)i Przy elementach elektronicznych < 18 mm x 18 mm
*)j Parametry dokładności zostają udokumentowane w ramach odbioru maszyny i odpowiadają warunkom wynikającym z za-
kresu dostaw i usług SIPLACE.
*)k Wymiary podzespołów w zakresie od 6 mm x 6 mm do 27 mm x 27 mm.
*)l Wymiary podzespołu mniejszego niż 6 mmx6 mm.
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.5 Głowica montażowa
155

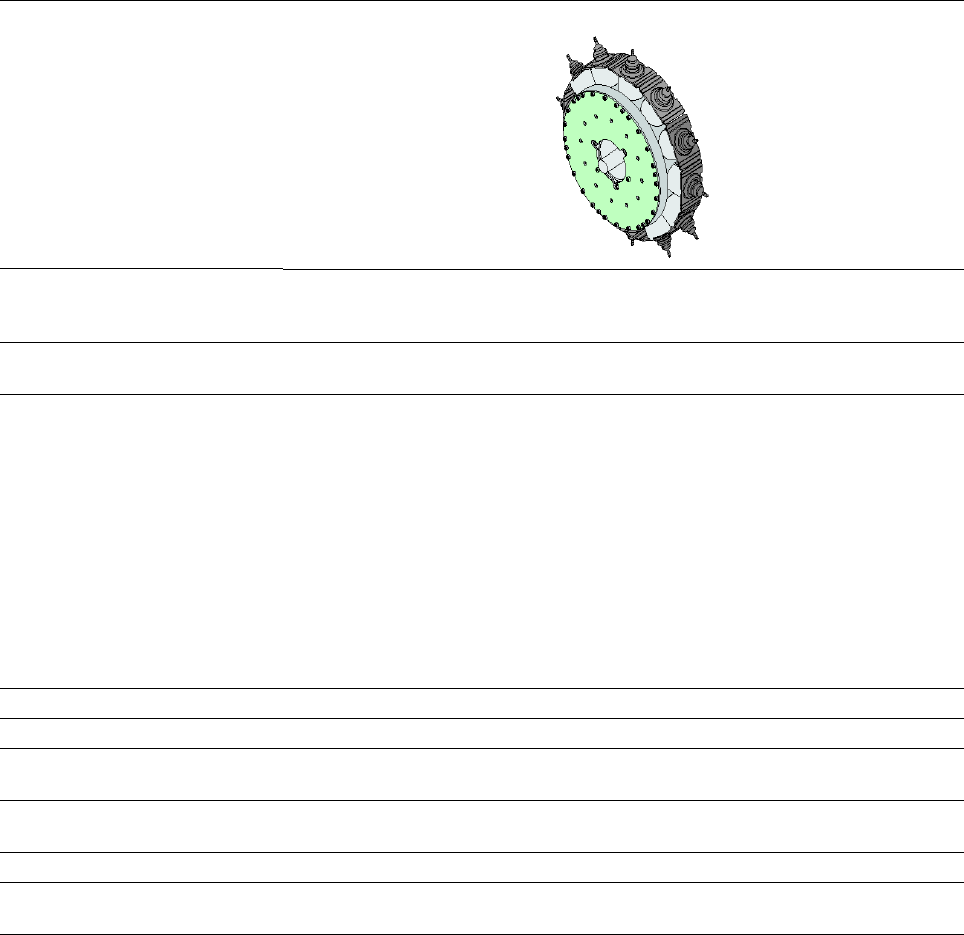

3.5.7 Głowica SIPLACE TwinStar do bardzo dokładnego montażu układów scalo-
nych (IC)
3
Rys. 3.5 - 13 Głowica SIPLACE TwinStar do bardzo dokładnego montażu układów scalonych (IC)
3
(1) Moduł Pick&Place 1 (P&P1) - głowicy TwinStar składa się z 2 modułów Pick&Place
(2) Moduł Pick&Place 2 (P&P2)
(3) Oś DP
(4) Napęd osi Z
(5) Przyrostowy układ do pomiaru przesuwu dla osi Z
