3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X

3.8 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 710.0 Wydanie 12/2016

176

3.8 Moduły podajnikowe X do serii SIPLACE X

W serii SIPLACE X stosowane są moduły podawania pasa SIPLACE X oraz SIPLACE Smart Fe-

eder X. Wyszczególnione moduły podawania pasa SIPLACE są kompatybilne ze stołami na po-

dzespoły SIPLACE serii X. Istotnymi cechami modułów podawania pasa SIPLACE są: wysoka

precyzja pozycja odbierania, programowalność online oraz prosta obsługa przy wymianie modu-

łów podajnikowych podczas procesu montażu. Moduły podajnikowe są zasilane prądem bezsty-

kowo, przez interfejs indukcyjny. Każdy moduł podajnikowy komunikuje się ze sterownikiem

modułów (FCU) za pośrednictwem dwóch kanałów optoelektronicznych (światłowodów). Oba złą-

cza tworzą zespół EDIF (interfejs energii i danych).

3.8.1 Moduły doprowadzania pasa SIPLACE

3.8.1.1 Materiał pasów

Gama szerokości pasów sięga od 4 mm do 88 mm. Materia pasa to blister lub papier. Ponadto

mogą być przetwarzane pasy z trwale przyczepną folią kryjącą (folia PSA).

Za podstawę do projektowania modułów podajnika pasa przyjęto następujące normy pasów:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Ręczne wyjmowanie nieodebranych kondensatorów tantalowych

Aby kondensatory tantalowe w razie błędów w pobieraniu nie spowodowały zapalenia się mate-

riału pasa podczas jego cięcia, interfejs użytkownika został rozszerzony o opcję "W razie błędu

odbioru natychmiast zatrzymaj". W tym celu opcja ta musi być uaktywniona w SIPLACE Pro. W

automacie montażowym nieodebrany podzespół jest jednokrotnie taktowany a następnie pozo-

staje w pasie gotowy do pobrania. Ścieżka jest nieaktywna, operator zostaje poinformowany za

pomocą komunikatu o błędzie, aby zdjąć podzespół tantalowy z taśmy. Jeżeli istnieje ścieżka za-

stępcza, maszyna kontynuuje uzbrajanie. Operator ma natomiast możliwość zatrzymania auto-

matu i usunięcia podzespołu tantalowego. Jeżeli nie ma ścieżki zastępczej i nie jest możliwe

uzbrajanie innymi podzespołami, automat pozostaje zatrzymany. Także w tym miejscu operator

może wyjąć podzespół tantalowy i skwitować błąd. Po restarcie automatu przez operatora uzbra-

janie jest kontynuowane a podzespoły są pobierane ze zwolnionej ścieżki.

WSKAZÓWKA

Ta funkcja programowa jest bardzo użyteczna także przy uzbrajaniu drogimi podzespoła-

mi.

 Przestrzegać również wskazówek bezpieczeństwa dla kondensatorów na bazie

proszku metalowego (patrz rozdział 2.5.3

, strona 79).

Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły

Od wersji oprogramowania 710.0 Wydanie 12/2016 3.8 Moduły podajnikowe X do serii SIPLACE X

177

3.8.1.3 Wygląd modułów podajnikowych SIPLACE X

Poniższa ilustracja pokazuje wygląd modułów podajnikowych SIPLACE X.

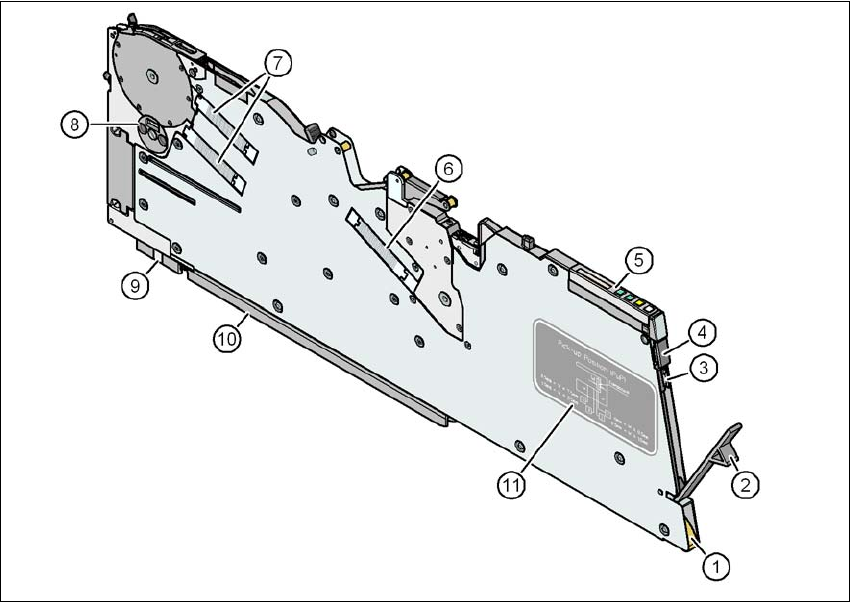

Rys. 3.8 - 1 Moduł podajnikowy SIPLACE X

(1) Otwór wlotowy do kanału prowadzącego pasa ze sprężyną pasa

(2) Klapka do pojemnika na folię kryjącą

(3) Uchwyt do wyjmowania, zatrzaśnięty

(4) Wyświetlacz stanu

(5) Pole obsługi - wyświetlacz LCD

(6) Kołyska folii

(7) Otwór wylotowy kanału pasa

(8) Przednia prowadnica ślizgowa

(9) Tylna prowadnica ślizgowa
