Instrukcja eksploatacji SI PLACE seria X 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 710.0 Wydani e 12/2016 2.2 Tabliczki ostrzegawcze 73 2.2.10 T abliczka informacyjna "Kolizja g ł owicy" na kamer…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 710.0 Wydanie 12/2016
72
2.2.9 Wysokie temperatury w jednostce Head Control Unit (HCU)
Poz. 1 na rys. 2.2 - 12, Tabliczka z informacją o temperaturze, nr art. 03031926-01 (liczba sztuk
w automacie: 4)
2

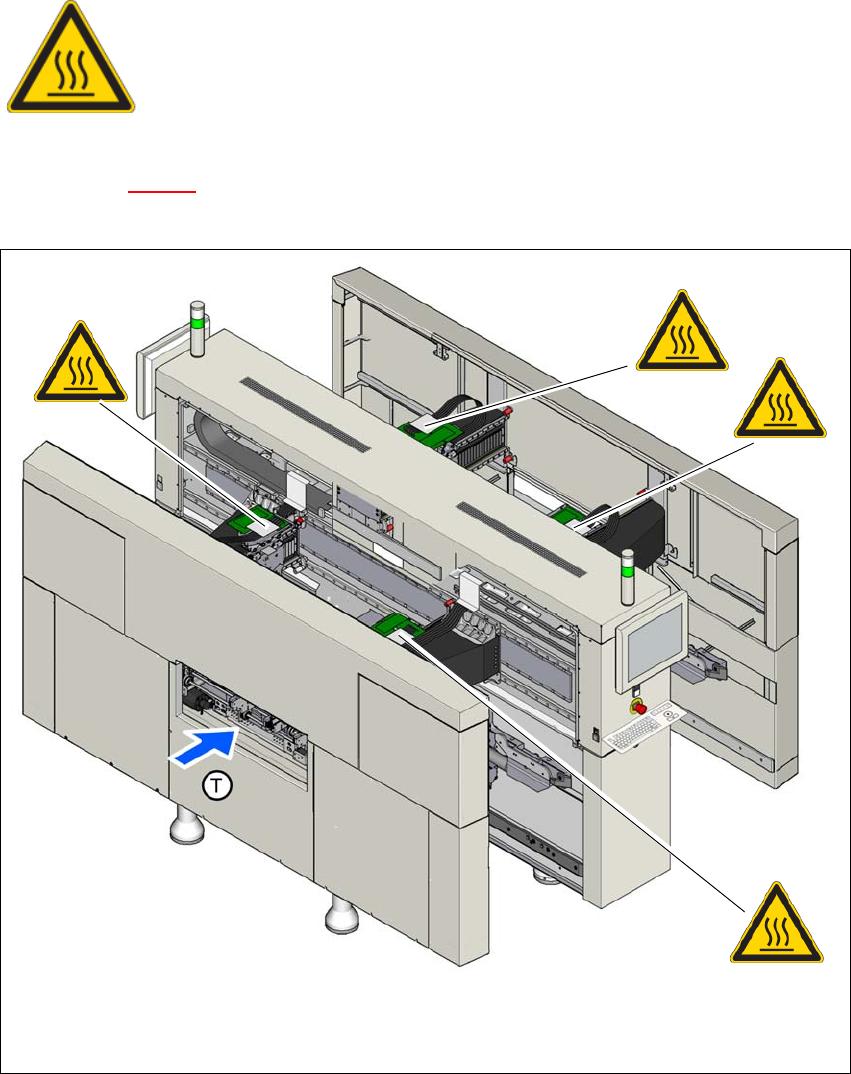

Rys. 2.2 - 12 Tabliczka z informacją o temperaturze na jednostce Head Control Unit (HCU) - (przykład SIPLACE X4i
S)
2
NIEBEZPIECZEŃSTWO OPARZENIA, WYSOKA TEMPERATURA!
Obudowa Head Control Unit (HCU) może nagrzewać się podczas pracy cią-
głej. Zachować ostrożność przy dotykaniu obudowy Head Control Unit
(HCU).
(1)
(1)
(1)
(1)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
73
2.2.10 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna "Kolizja głowicy" na rys. 2.2 - 13, nr artykułu 03015392-02
(liczba sztuk w automacie: maksymalnie 2)
2

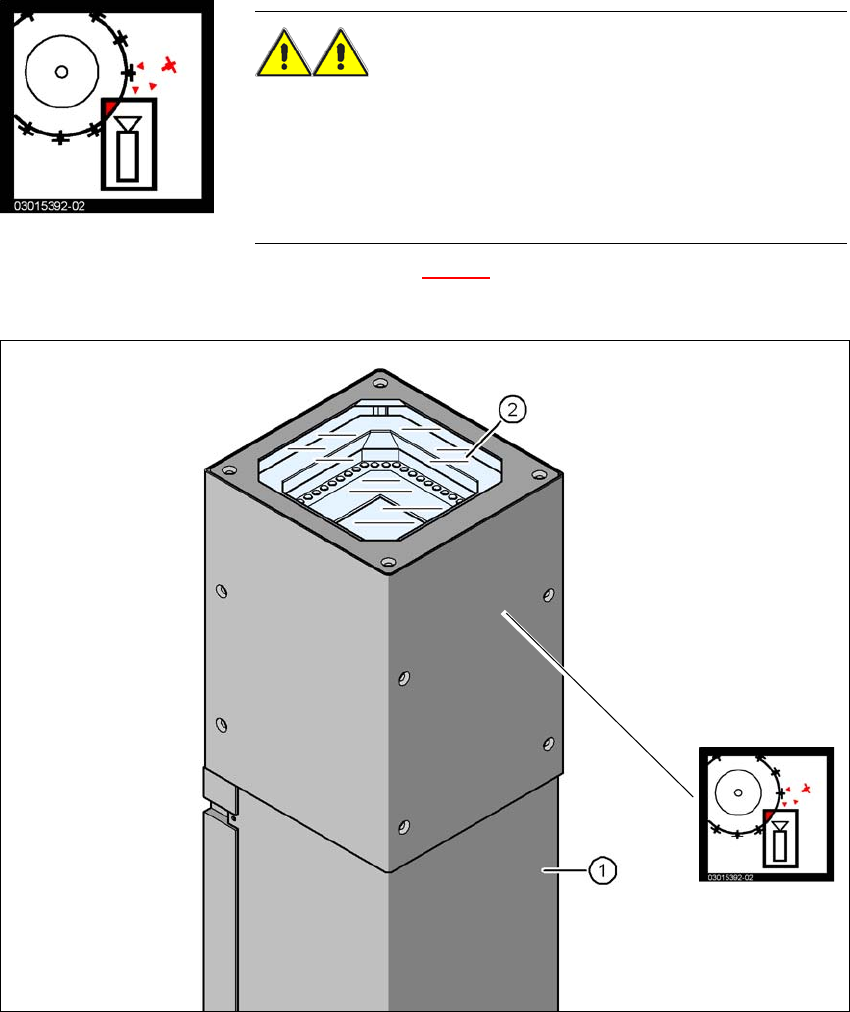

Rys. 2.2 - 13 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
(1) Obudowa kamery
(2) Szklana płyta
(3) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
OSTRZEŻENIE O NIEBEZPIECZEŃSTWIE KOLI-
ZJI GŁOWICY 2
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica
SpeedStar koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów typu 33, 55 x 45
oraz typu 25, 16 x 16) głowicy TwinStar.
(3)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 710.0 Wydanie 12/2016
74
2.2.11 Tabliczka ostrzegawcza przy transporterze POD
2

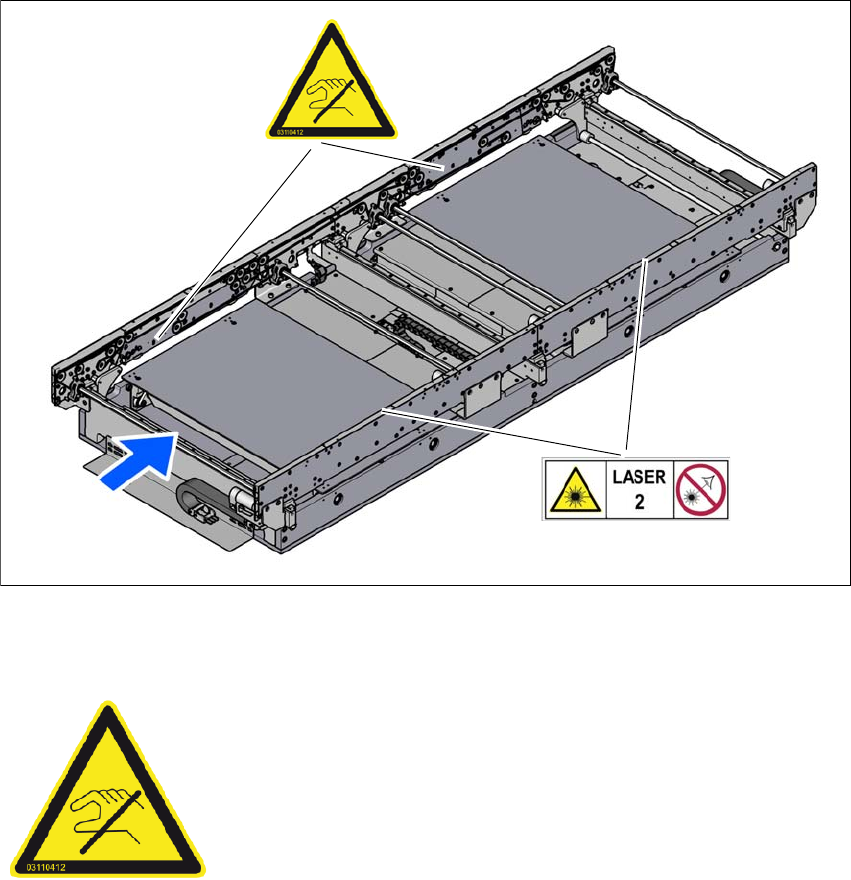

Rys. 2.2 - 14 Tabliczka ostrzegawcza na transporterze płytek drukowanych (przykład transporter pojedynczy)
2.2.11.1 Tabliczka ostrzegawcza "Wrażliwe profile transportowe" na blasze zaciskowej
2
Nr kat. 03110412-01 (liczba: transporter pojedynczy 2, transporter podwójny 4)
W Laser klasy 2
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
