3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.3 Wymiary i ciężar Od wersji oprogramowania 710.0 Wydanie 12/2016
126
3.3 Wymiary i ciężar
3.3.1 Dane techniczne - wymiary gabarytowe i ciężar
3
Długość
*a
Bez przedłużenia taśmy i bez zabezpieczenia przed włożeniem rąk
Bez przedłużenia taśmy i z zabezpieczeniem przed włożeniem rąk
Z przedłużeniem taśmy (po jednej stronie)
Z przedłużeniem taśmy (po obu stronach)
1915mm
1948mm
2191mm
2433mm
Szerokość
Zewnętrzny kontur zabezpieczenia maszyny
Z monitorem i klawiaturą
Przy wózku na podzespoły i w pozycji stołu "na zewn." (uchwyt dosunięty)
Przy wózku na podzespoły i w pozycji stołu "na zewn." (uchwyt wsunięty)
2647mm
2940mm
2890mm
3640mm
Wysokość automatu (przy wysokości transportowej POD 930 mm)
Do górnej krawędzi monitora
Z lampką sygnalizacyjną 2-barwną
Z lampką sygnalizacyjną 3-barwną
Bez lampki sygnalizacyjnej (wysokość opakowania)
Z rozłożonymi kołpakami ochronnymi
1630mm
1852mm
1893mm
1658mm
2120mm
Prześwit pod automatem
(przy wysokości transportera płytek 900 mm)
(przy wysokości transportera płytek 930 mm)
(przy wysokości transportera płytek 950 mm)
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
Ciężar
SIPLACE X4i S / X4i S micron (maszyna bez wózka na podzespoły)
SIPLACE X4i S / X4i S micron (pełne wyposażenie z modułami podajni-
kowymi)
SIPLACE X4 S / X4 S micron (maszyna bez wózka na podzespoły)
SIPLACE X4 S / X4 S micron (pełne wyposażenie z modułami podajniko-
wymi)
SIPLACE X3 S (maszyna bez wózka na podzespoły)
SIPLACE X3 S (pełne wyposażenie z modułami podajnikowymi)
SIPLACE X2 S (maszyna bez wózka na podzespoły)
SIPLACE X2 S (pełne wyposażenie z modułami podajnikowymi)
3430 kg
4000 kg
3430 kg
4000 kg
3410 kg
3.970 kg
3.390 kg
3.950 kg
Powierzchnia ustawienia
*b
5,73 m²
Obciążenie powierzchniowe
Seria X z 4 wózkami na podzespoły X 6,1 kN/m²
Liczba nóżek maszyny 6
Maksymalna emisja hałasu 75 dB (A)
Temperatura pomieszczenia od 15°C do 35°C
Wilgotność względna powietrza 30% do 75% (średnio nie więcej niż 45%,
aby całkowicie wykluczyć możliwość kon-
densacji w maszynie.)
*)a Mierząc przez zewnętrzny kontur zabezpieczenia maszyny.
*)b Mierząc przez zewnętrzny kontur zabezpieczenia maszyny i przez klawiaturę (bez przedłużenia taśmy).
Wskazówka
Wartości zużycia sprężonego powietrza są identyczne w przypadku C&P20, C&P 20 M i C&P20 P.
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.3 Wymiary i ciężar
127
3.3.1.1 Przegląd wymiarów gabarytowych
3

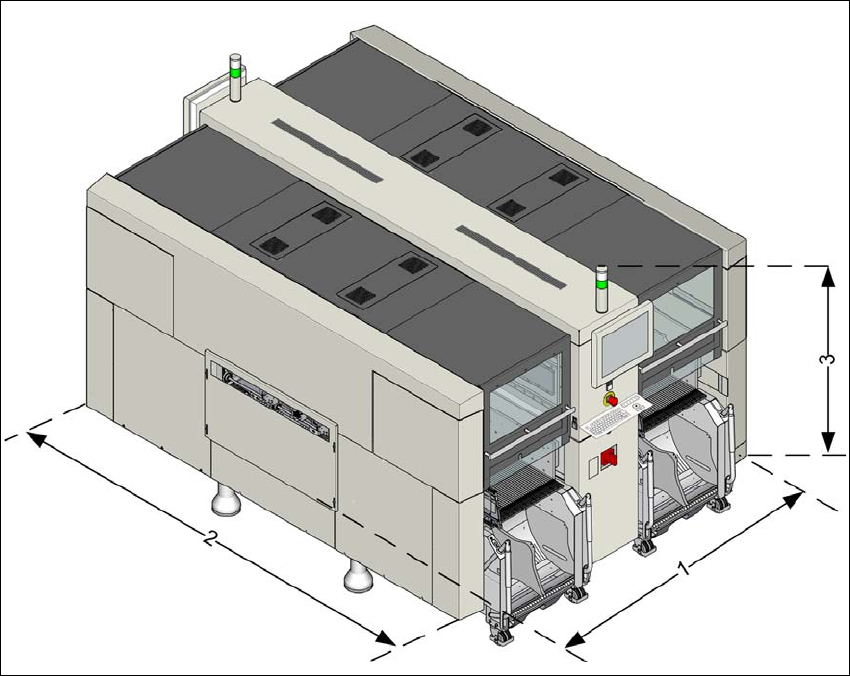

Rys. 3.3 - 1 Przegląd wymiarów gabarytowych - przykład SIPLACE X2 S / X3 S / X4 S
Przykład:
(1) długość = 1948 mm
(2) szerokość = 2647 mm
(3) wysokość = 1852 mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.3 Wymiary i ciężar Od wersji oprogramowania 710.0 Wydanie 12/2016
128
3.3.1.2 Wysokość rozłożonego kołpaka ochronnego
3

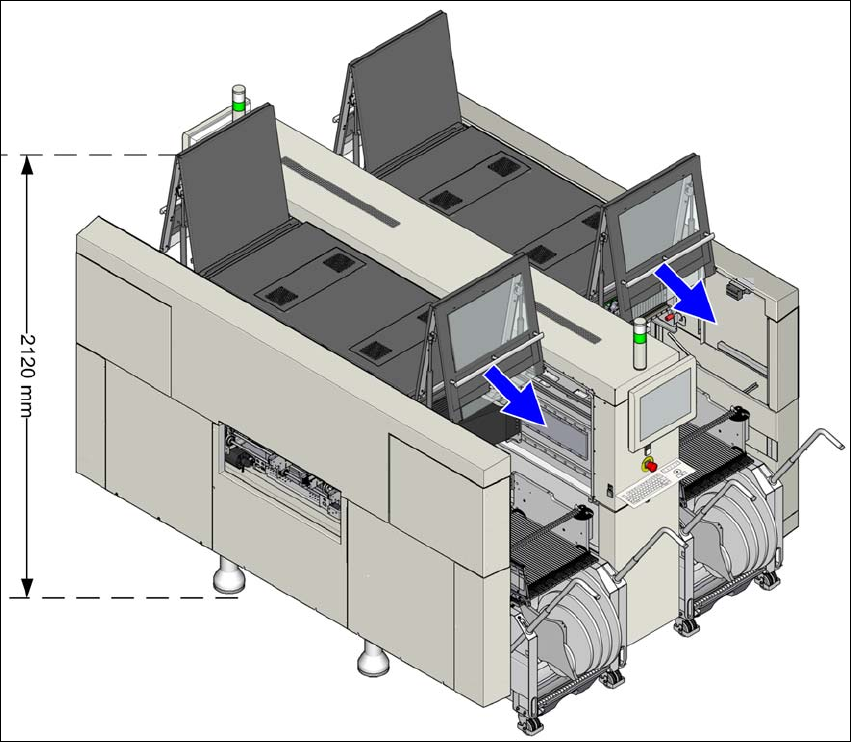

Rys. 3.3 - 2 Wysokość rozłożonego kołpaka ochronnego - wymiary w milimetrach (przykład SIPLACE X4i S)
Podane wymiary odnoszą się do maks. wysokości transportera płytek drukowanych 950 mm.
(1) Wysokość jest zmienna, w zależności od ustawionej wysokości transportera płytek
– przy wysokości transportowej POD 900 mm = 195 mm ± 15 mm
– przy wysokości transportowej POD 930 mm = 225 mm ± 15 mm
– przy wysokości transportowej POD 950 mm = 245 mm ± 15 mm
