6 Rozszerzenia stacji Instrukcja eksploatacji S IPLACE seria X 6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016 344 6.1.4.8 Przyk ł ad konfiguracji CPP dla SIPLACE X4 S Na sta nowiskach 1, 2, 3 i 4 mo ż…
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
343
6.1.4.7 Przykład konfiguracji CPP dla SIPLACE X4i S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy CPP (poz.
1 na rys. 6.1 - 19
, strona 343).
6
Rys. 6.1 - 19 Położenie zmieniacza pipet do głowicy SIPLACE MultiStar - przykład konfiguracji SIPLACE X4i S
6
6
(1) Zmieniacz pipet
(2) SIPLACE MultiStar
(3) Kamery stacjonarne
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
344
6.1.4.8 Przykład konfiguracji CPP dla SIPLACE X4 S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy CPP (poz.
1 na rys. 6.1 - 20
, strona 344).
6
Rys. 6.1 - 20 Położenie zmieniacza pipet do głowicy SIPLACE MultiStar - przykład konfiguracji SIPLACE X4 S
6
6
(1) Zmieniacz pipet
(2) SIPLACE MultiStar
(3) Kamery stacjonarne
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
345
6.1.4.9 Zmieniacz pipet "Drugi rząd" do głowicy SIPLACE MultiStar
Opcja "Drugi rząd zmieniaczy pipet" umożliwia dodatkowy rząd zmieniaczy pipet do głowicy
SIPLACE MultiStar.
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6.1.4.10 Montaż
Zmieniacze pipet są zamocowane do zespołu wciągowego wózka na podzespoły.
6

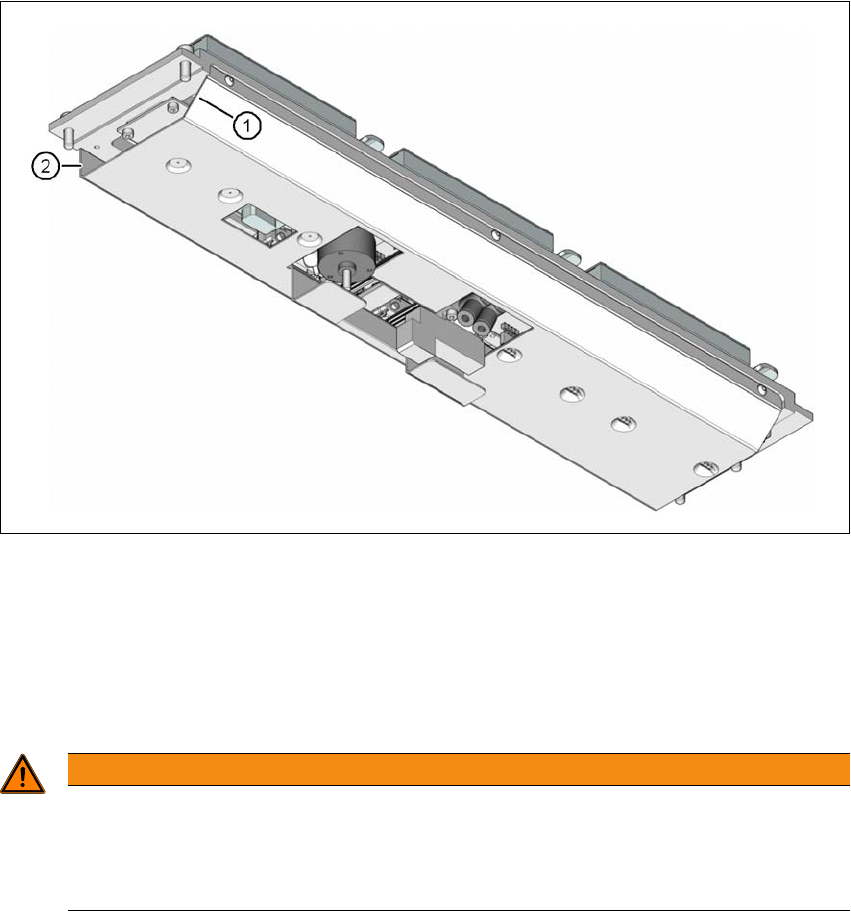

Rys. 6.1 - 21 Pozycja montażowa zmieniacza pipet - widok od dołu
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z ma-
gazynkiem pipet przewidzianym dla danej głowicy montażowej.
