QD117-03 1. 各部分的名称和功能 OF 工作头使用说明书 3 吸爪 备注 )标准套件中包含上述吸爪。 规格 识别号码 表示色 图号 1-A-14-4 F15 黄色 AA21Yxx 1-A-14-10 F16 蓝色 AA21Zxx 1-A-14-30 F17 粉红色 AA22Axx 1-A-14-60 F18 绿色 AA22Bxx 16 7 6 䆚߿买㡆
1. 各部分的名称和功能 QD117-03
2 OF 工作头使用说明书
1.1.1 吸嘴 · 机械爪一览表
吸嘴
备注 )标准套件中包含灰色格内的吸嘴。
吸嘴尺寸末尾的 [G] 表示带橡胶垫吸嘴。
NXTNZC041a
䆚߿买㡆
规格 识别号码 表示颜色 图号
Φ1.0 E13 粉红色 AA1CBxx
Φ1.3 E14 绿色 AA1CCxx
Φ1.8 E15 浅蓝色 AA1CDxx
Φ2.5 E16 紫色 AA1CExx
Φ3.7 E17 黄绿色 AA1CFxx
Φ5.0 E18 浅紫色 AA1CGxx
Φ7.0 E19 ↑ AA1CHxx
Φ10.0 E20 ↑ AA1CKxx
Φ15.0 E21 ↑ AA1CLxx
Φ20.0 E22 ↑ AA1CMxx
Φ2.5G E56 紫色 AA1CNxx
Φ3.7G E57 黄绿色 AA1CRxx
Φ5.0G E58 红色 AA1CSxx
Φ7.0G E59 深红色 AA1CTxx
Φ10.0G E60 藏青色 AA1CWxx
Φ15.0G E61 白色 AA1CXxx
Φ20.0G E62 灰色 AA1CYxx
治具吸嘴 J05 无 AA1GNxx
HBC 治具吸嘴
（玻璃元件
用）
J21 浅紫色 AA7ANxx AA7ANxx
QD117-03 1. 各部分的名称和功能
OF 工作头使用说明书 3
吸爪
备注 )标准套件中包含上述吸爪。
规格 识别号码 表示色 图号
1-A-14-4 F15 黄色 AA21Yxx
1-A-14-10 F16 蓝色 AA21Zxx
1-A-14-30 F17 粉红色 AA22Axx
1-A-14-60 F18 绿色 AA22Bxx
16 76
䆚߿买㡆
1. 各部分的名称和功能 QD117-03
4 OF 工作头使用说明书

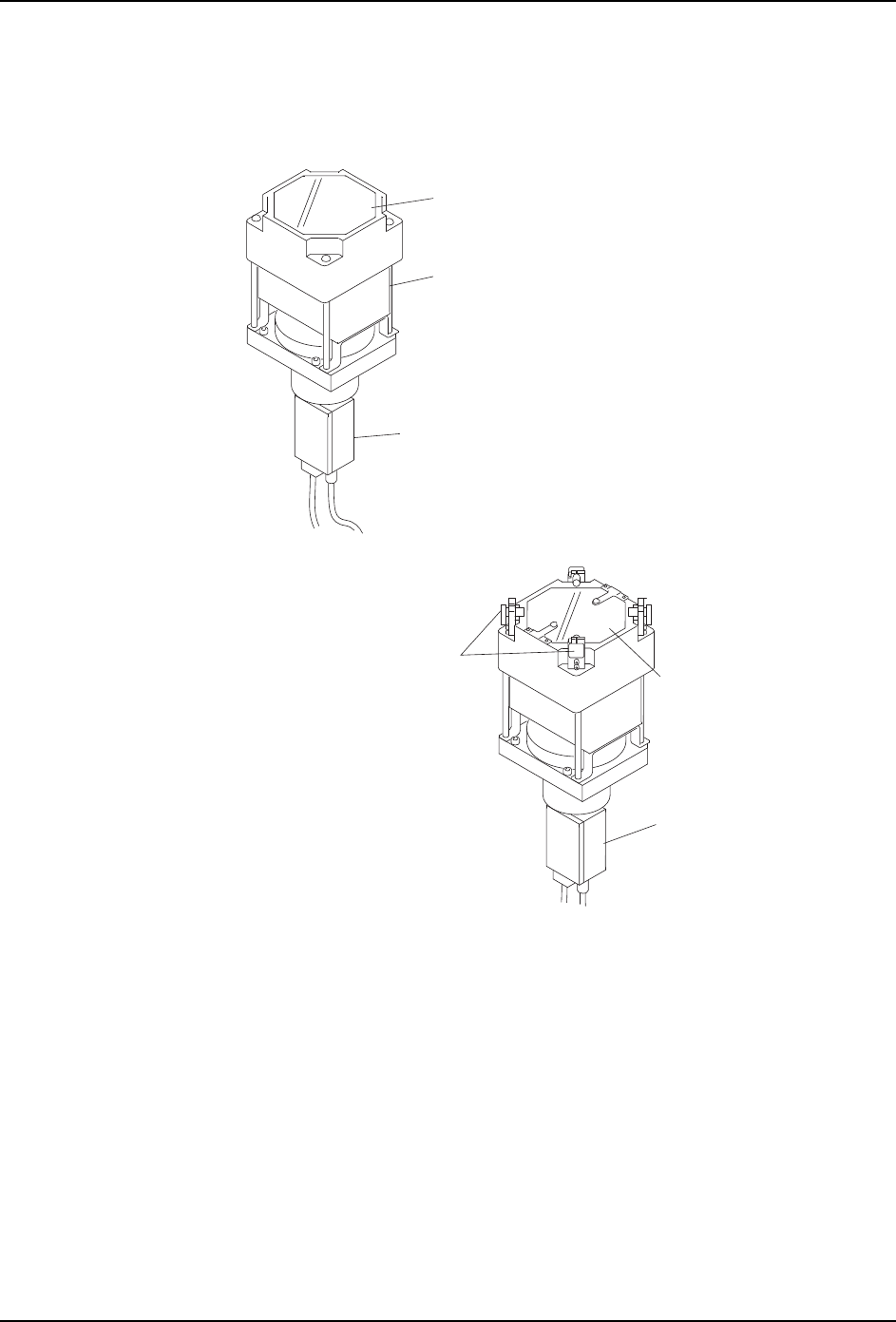

1.2 元件相机 · 元件相机光源
使用标准相机或者侧光类型的相机。AIM 时，侧光类型的相机只能搭载在 Side2( 后侧 )。
䰆ᡸ㔽
ջܝ
ࠡܝ
ܗӊⳌᴎ
ܗӊⳌᴎ
ܗӊⳌᴎܝ⑤
㧨ᷛޚ㉏ൟ㧪
㧨ջܝ㉏ൟ㧪
