3. 基本操作 QD117-03
12 OF 工作头使用说明书
3.1.2 卸下方法
1. 停止机器 （模组）的运转，变成 START 等待状态。

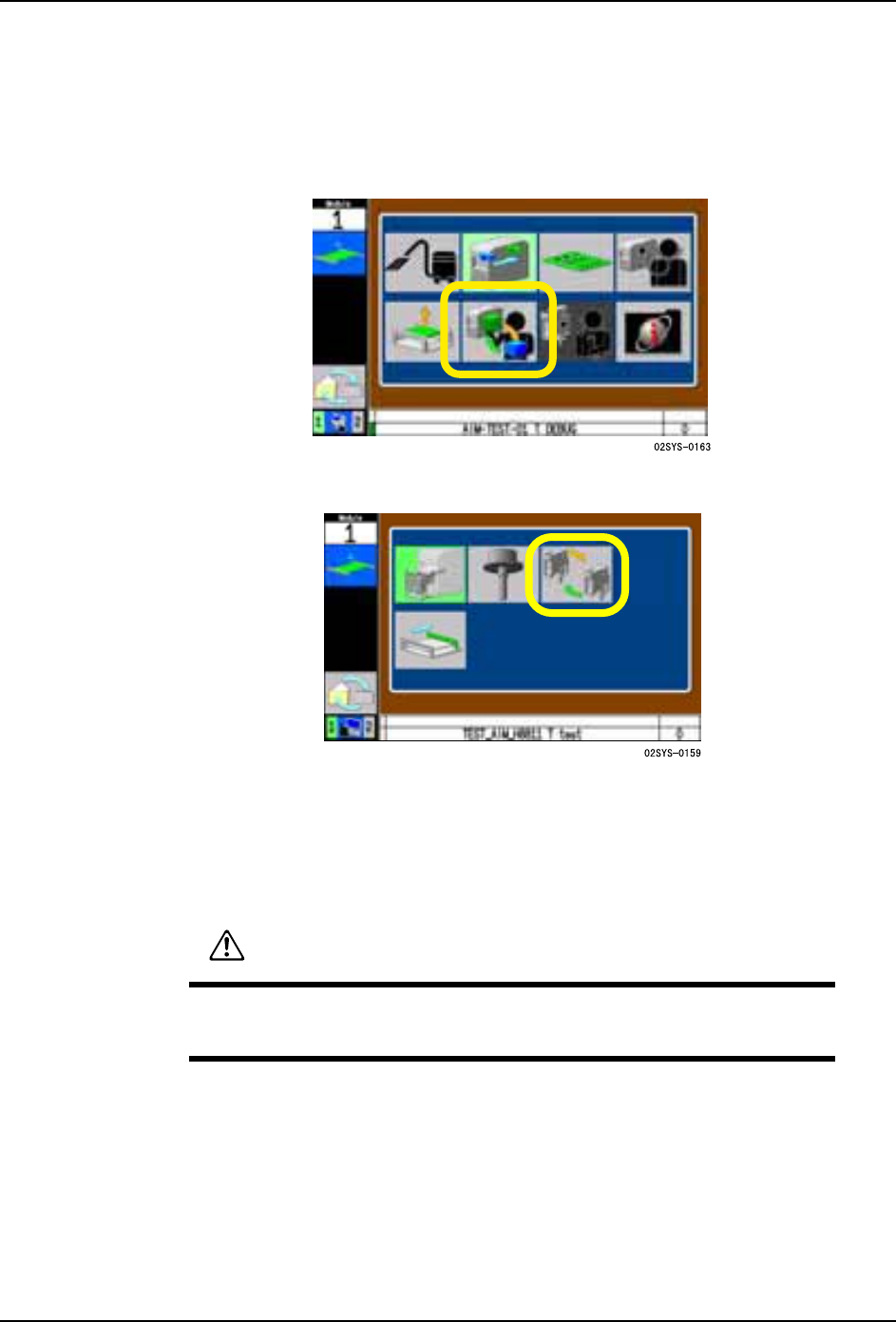

2. 按下操作画面的 MANUAL 按钮，切换到手动指令画面。
3. 按下光标键，选择单元更换指令。按下 [OK] 按钮。
4. 按下光标键，选择贴装工作头更换指令。按下 [OK] 按钮。
5. 按下 [START] 按钮后，贴装工作头就会移动到更换位置，并切断贴装工作头的电源。
备注 )如果机器 （模组）上搭载了料盘单元 -L，此时，就会显示料盘单元卸下向导画面。请
根据向导画面卸下料盘单元，然后进入下一步骤。
6. 打开安全门。
注意
在打开安全门的时候，请完全提起安全门。如果安全门在中途位置，有落
下的危险。
QD117-03 3. 基本操作
OF 工作头使用说明书 13

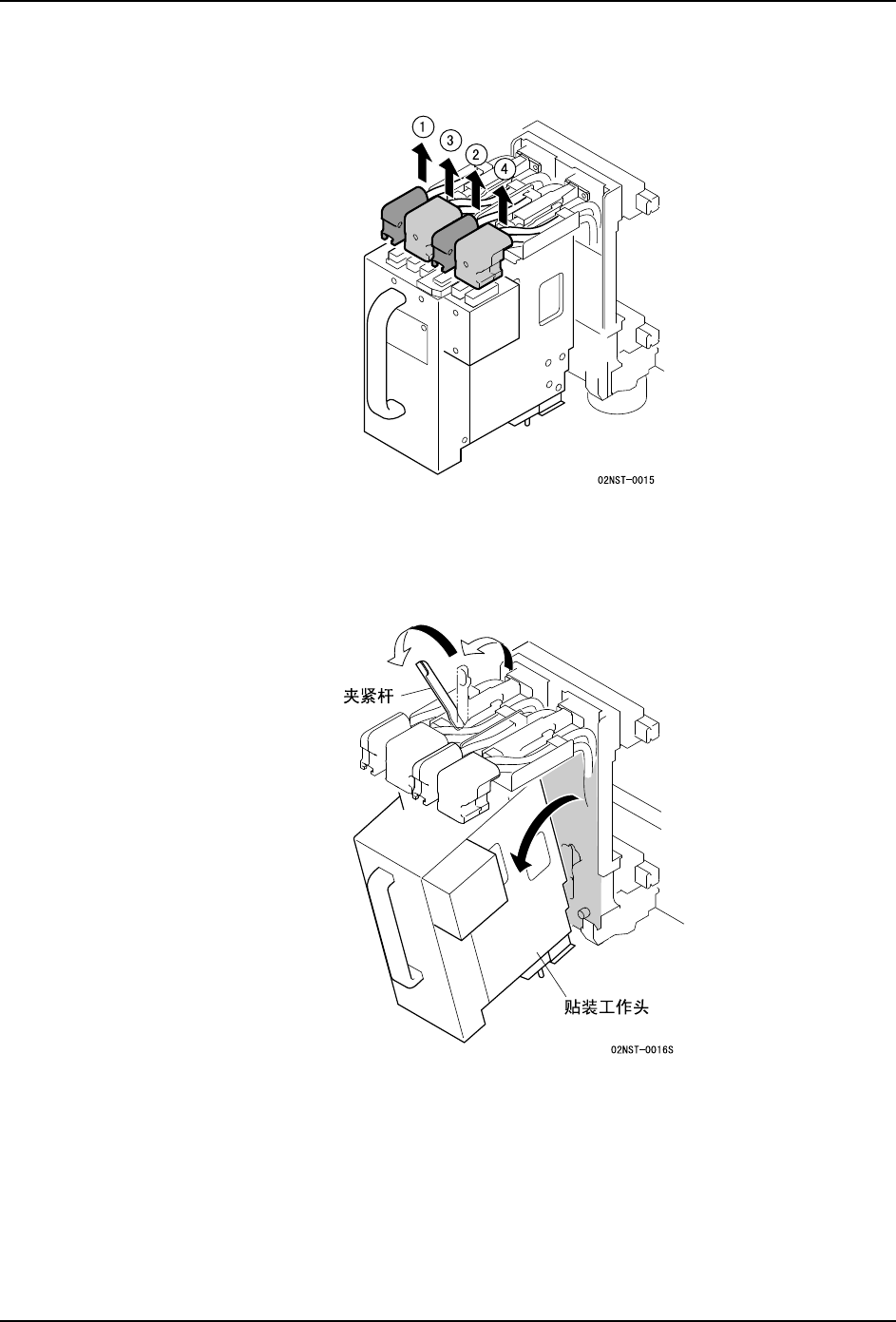

7. 请拔下连接在工作头上的接插件。图中的数字表示接插件的拔下顺序。
备注 )由于松开大接插件 （3，4）的引导片在侧面，因此，需要先拔下接插件 （1，2）。
8. 握住贴装工作头的手柄。拉起夹紧杆向左拔下，朝身体侧拉出贴装工作头，从架子上卸
下。
备注 )由于工作头内残留的真空，使得工作头与架子相互吸引而不容易拆下。此时，将工作
头向上滑动一点，消除真空。
备注 )卸下的工作头请放置在工作头维修保养平台 （选项）上，或者横放在作业台上，以免
造成吸嘴弯曲。
3. 基本操作 QD117-03
14 OF 工作头使用说明书

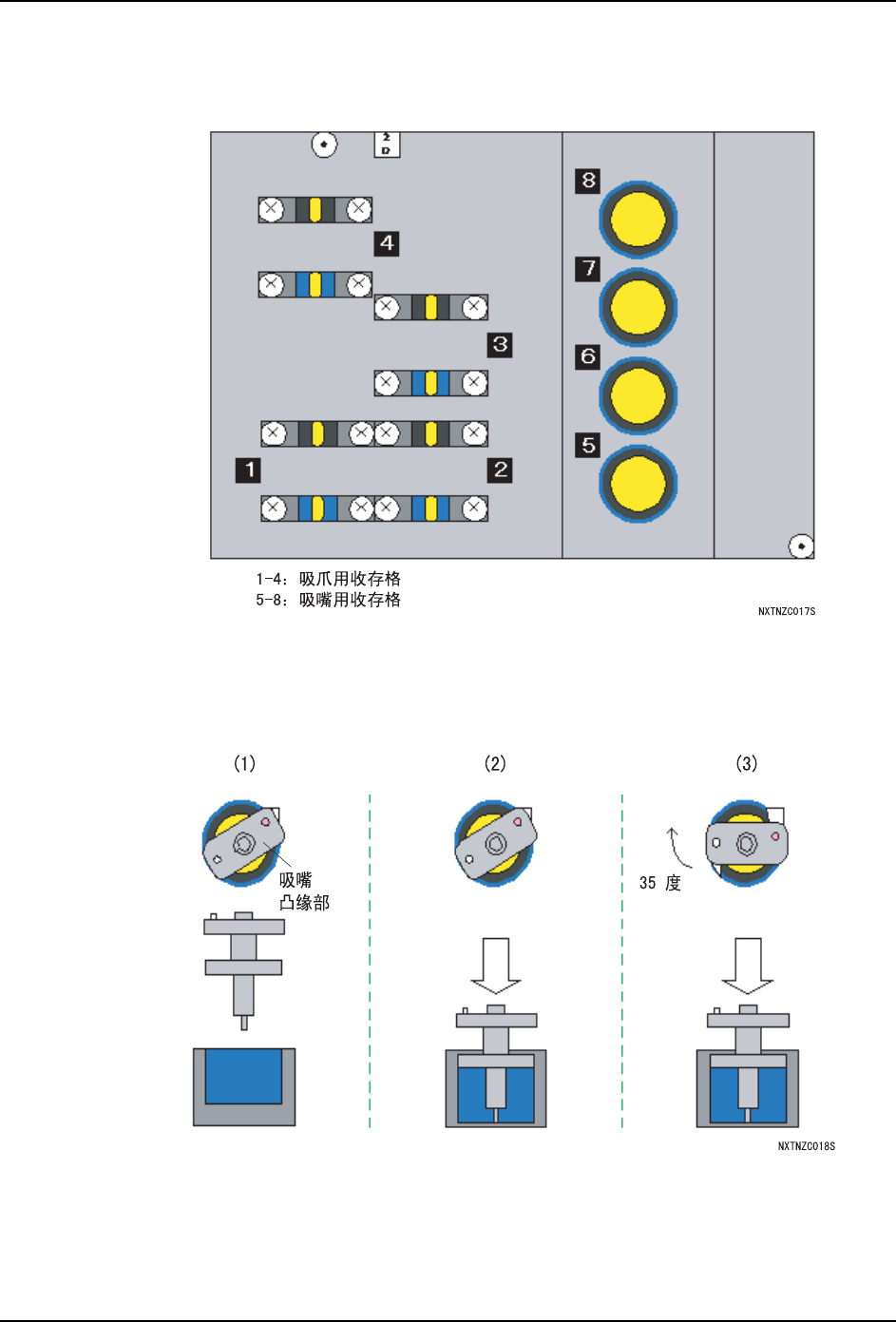

3.2 在吸嘴置放台中放置吸嘴 / 吸爪
此处以吸嘴置放台 （NF08A）为例，说明吸嘴 / 吸爪的安装方法。
3.2.1 吸嘴
安装
1. 将吸嘴的凸缘对准置放台的缺口。按下吸嘴向右旋转 35 度后将手松开。
卸下
1. 按下吸嘴向左旋转 35 度后向上取出。
