1. 各部分的名称和功能 QD117-0 3 6 OF 工作头使用说明书 1.3.1 使用料盘单元时吸嘴置放台的配置 使用料盘单元 -L、料盘单元 -M 时的吸嘴置放台的配置 如下所示。 备注 )* 使用料盘单元 -L 时，也可以替换 NF07A 搭载 N F05A。 使 用 料 盘 单 元- L时* 使 用 料 盘 单 元- M时 使 用 料 盘 单 元- M ( 2台)时 -M
QD117-03 1. 各部分的名称和功能
OF 工作头使用说明书 5

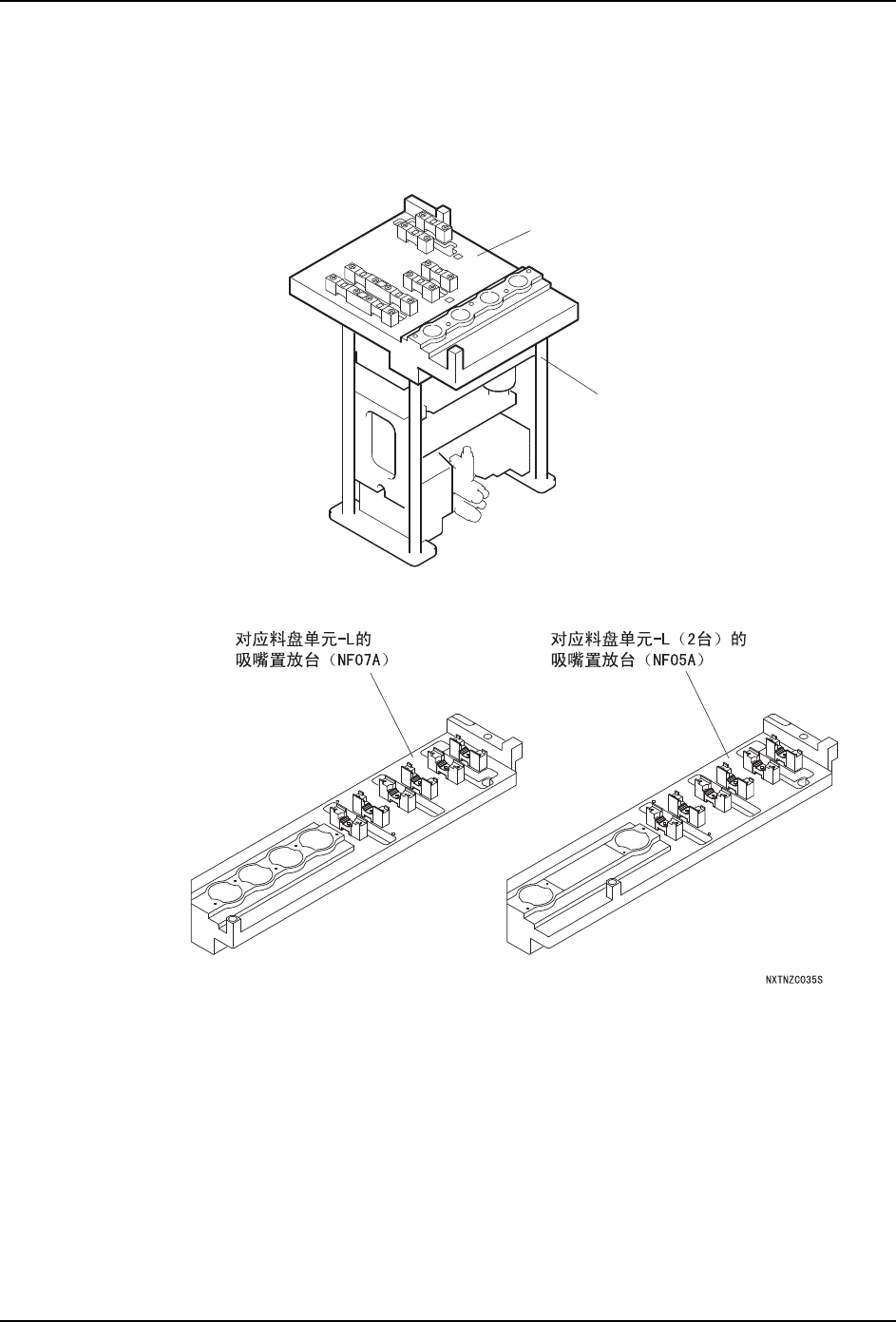

1.3 吸嘴更换器
吸嘴更换器是搭载备用的吸嘴 / 吸爪的单元。机器根据生产程序自动切换成最合适的吸嘴 /
吸爪后进行生产。
吸嘴置放台包含对应的料盘单元 -M 类型、料盘单元 -L 类型在内，共有 3 种类型。
1676D
ఈᤶ఼Џԧ
ᇍᑨկ఼᭭ǃ᭭Ⲭऩܗ0
ⱘఈ㕂ᬒৄ˄1)$˅
1. 各部分的名称和功能 QD117-03
6 OF 工作头使用说明书

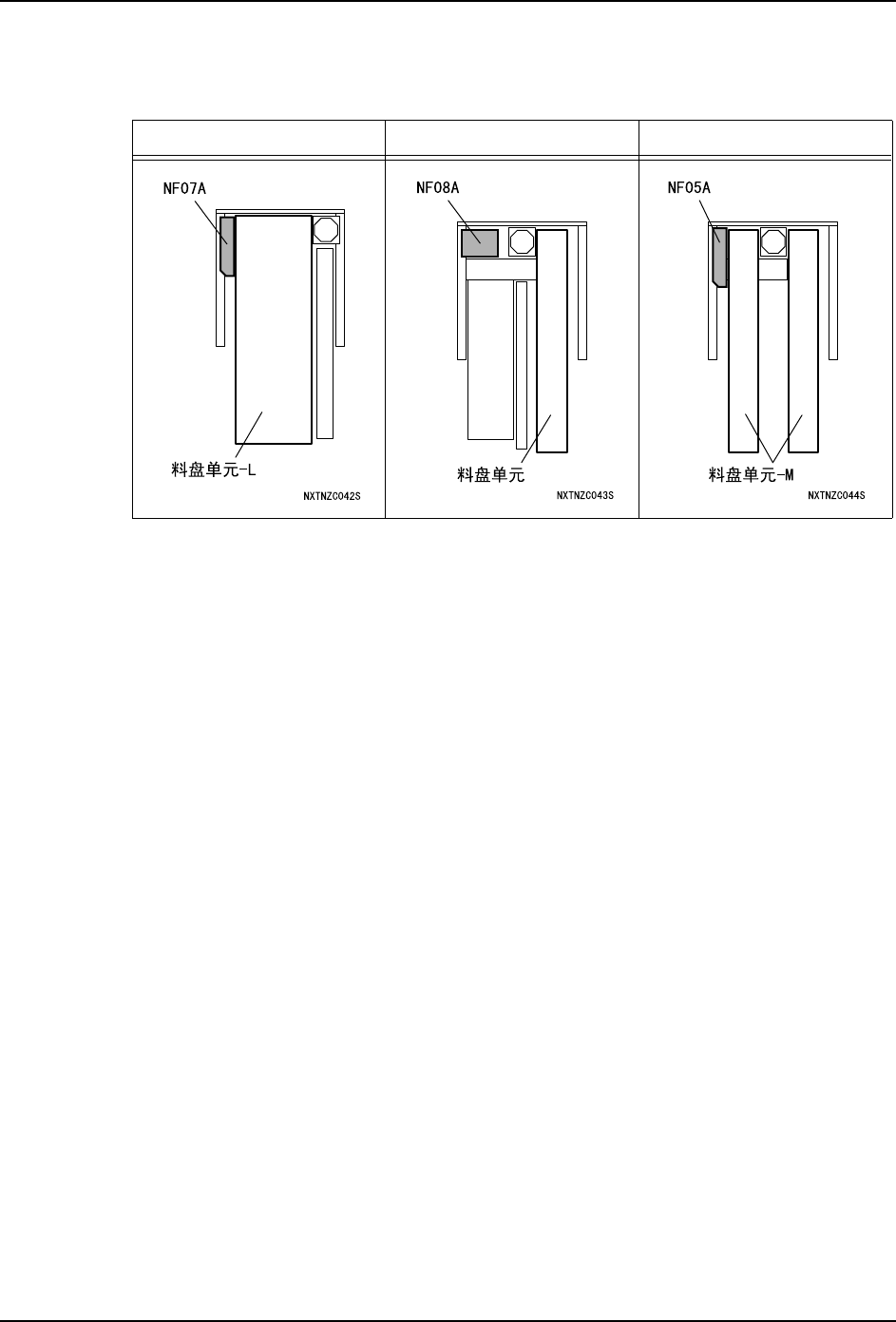

1.3.1 使用料盘单元时吸嘴置放台的配置
使用料盘单元 -L、料盘单元 -M 时的吸嘴置放台的配置如下所示。
备注 )* 使用料盘单元 -L 时，也可以替换 NF07A 搭载 NF05A。
使用料盘单元-L时* 使用料盘单元-M时 使用料盘单元-M (2台)时
-M
QD117-03 1. 各部分的名称和功能
OF 工作头使用说明书 7

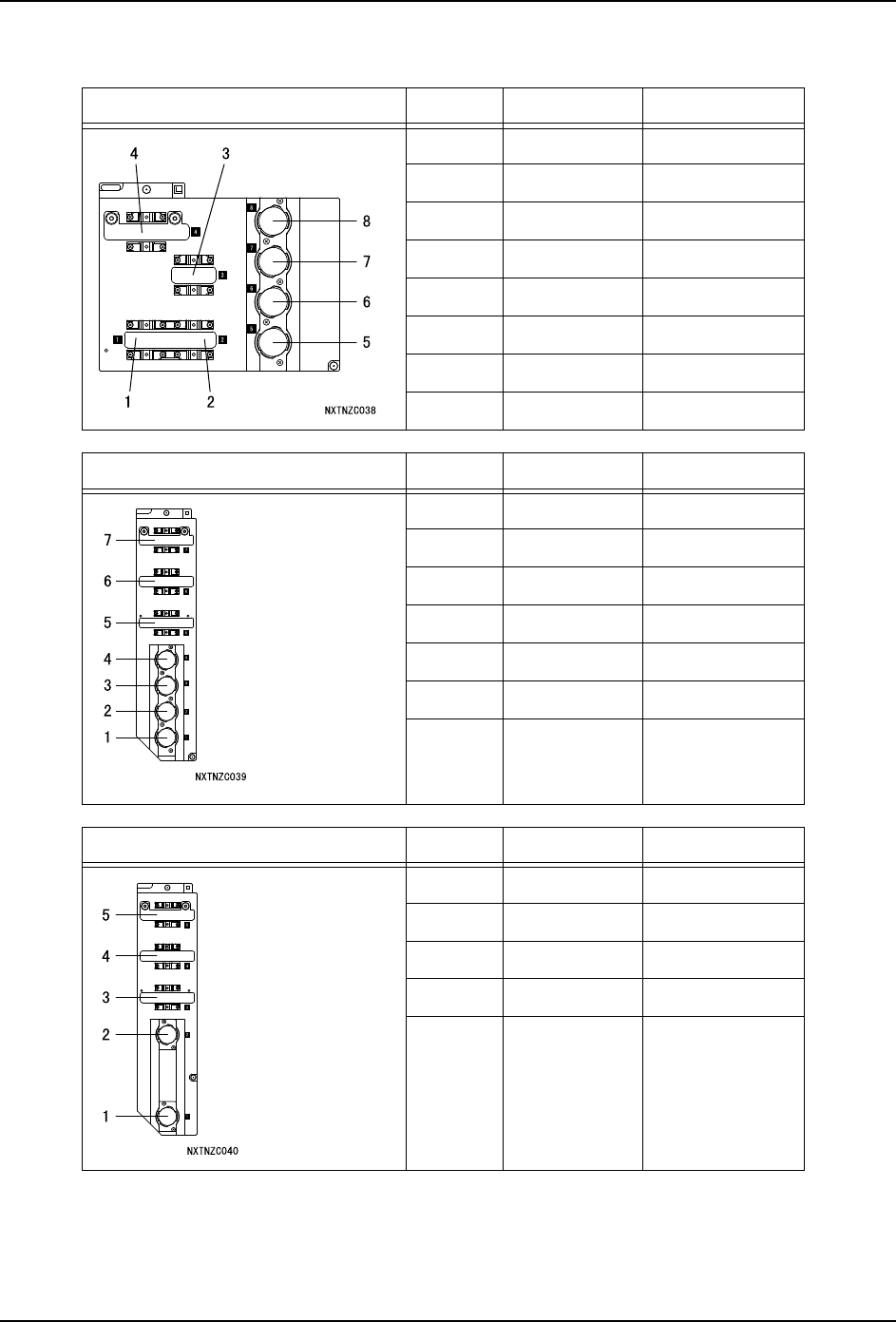

1.3.2 吸嘴 · 吸爪的配置
NF08A No. 收存格种类 最大爪宽 mm
1吸爪 30
2吸爪 30
3吸爪 30
4吸爪 60
5吸嘴 -
6吸嘴 -
7吸嘴 -
8吸嘴 -
NF07A No. 收存格种类 最大爪宽 mm
1吸嘴 -
2吸嘴 -
3吸嘴 -
4吸嘴 -
5吸爪 60
6吸爪 60
7吸爪 60
NF05A No. 收存格种类 最大爪宽 mm
1吸嘴 -
2吸嘴 -
3吸爪 60
4吸爪 60
5吸爪 60
