QD117-03 2. 传感器配置图
OF 工作头使用说明书 9
2. 传感器配置图
2.1 I/O 的确认方法

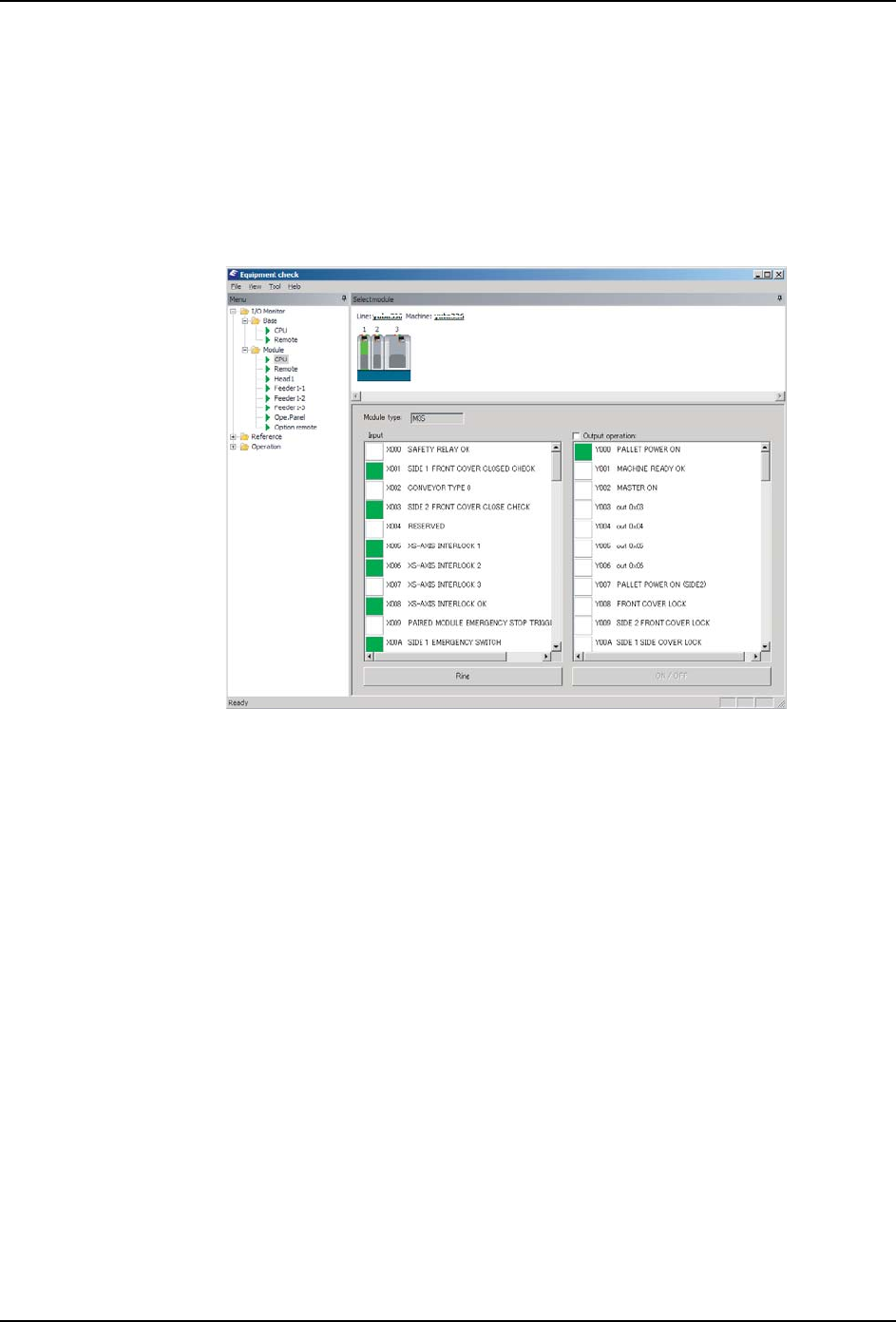

进行传感器的 I/O （输入输出信号）的确认时，需要软件工具 [Equipment Check]。启动
[Equipment Check] 后就会显示以下的画面，请选择单元进行 I/O 的确认。
备注 )关于 [Equipment Check] 的详细说明，请参照各机器手册 （系统手册）的 [Equipment
Check]。

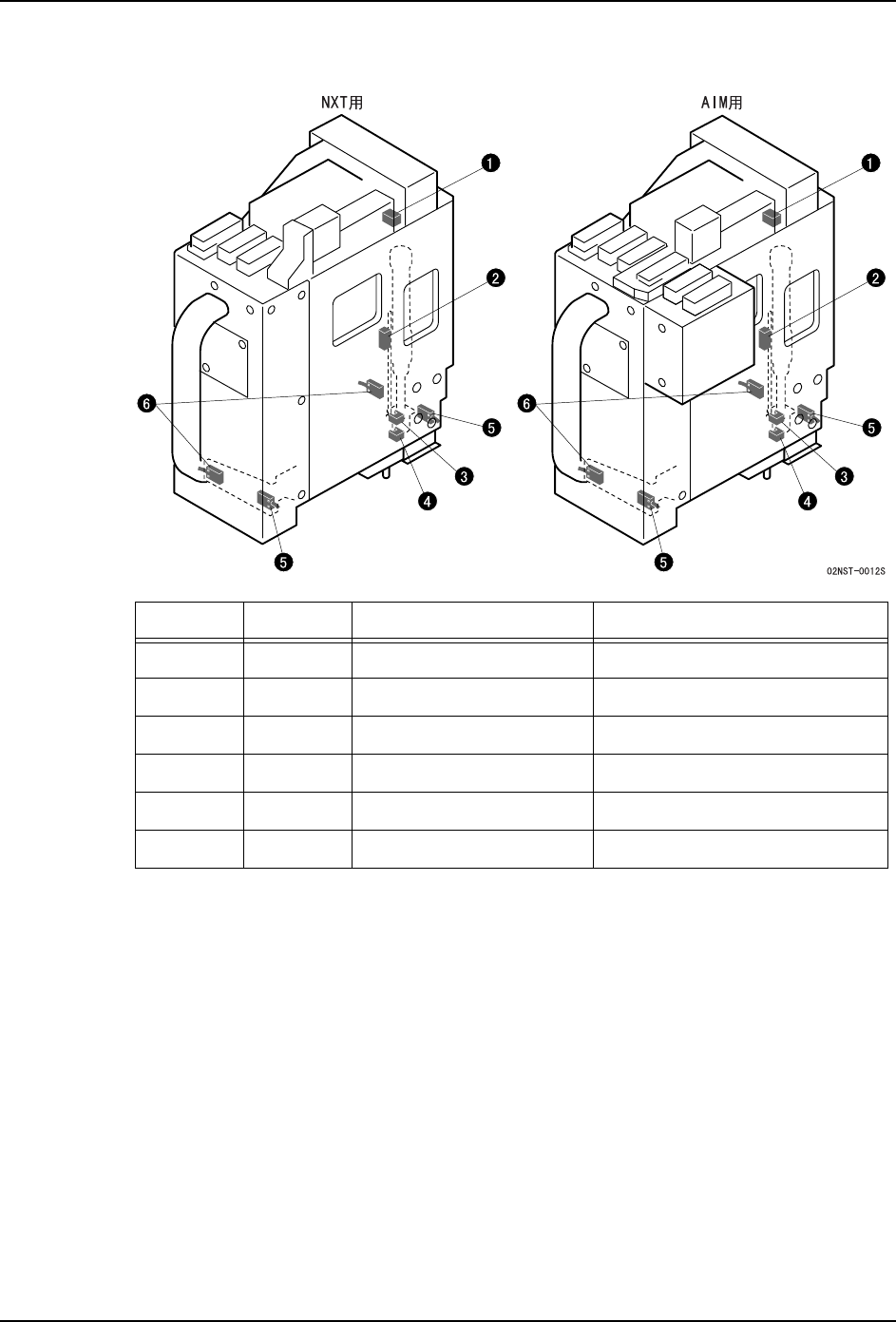

在以下的图和表格中，表示传感器 （图中编号）与地址的关系。
01SYS-0346E
2. 传感器配置图 QD117-03
10 OF 工作头使用说明书
2.2 贴装工作头传感器
图中编号 地址 信号名 传感器名
1 X111 真空破坏确认输入 真空破坏确认输入传感器
2 X112 销夹块下降端确认 销夹块下降端确认传感器
3 X104 销夹块上升端确认 销夹块上升端确认传感器
4 X103 销松开确认 销松开确认传感器
5 X101 吸爪有无传感器 1 吸爪有无传感器 1
6 X102 吸爪有无传感器 2 吸爪有无传感器 2
