6. Job 编辑器
6.1 引言
此处只列举与 OF 工作头相关的 Job 编辑器的项目。更多的信息请参照各机器的编程手册。
有关与 OF 工作头相关的元件数据的详细设定将会在下一章进行说明。
6.2 Configuration 数据的编辑
在机器构成数据上注册 OF 工作头。
6.2.1 OF 工作头相关单元的设置
1. 在 Fuji Flexa 的导向器中打开 Job。
2. 点击 Job 编制器的 [Top] 或 [Bottom] 标签。
3. 双击生产线名 / 机器名下的 [Configuration]，显示 [Machines Configuration] 视窗。
4. 点击视窗下部的 [Modules] 标签。
5. 选择要搭载 OF 工作头的模组，点击安装按钮 （[...]）。

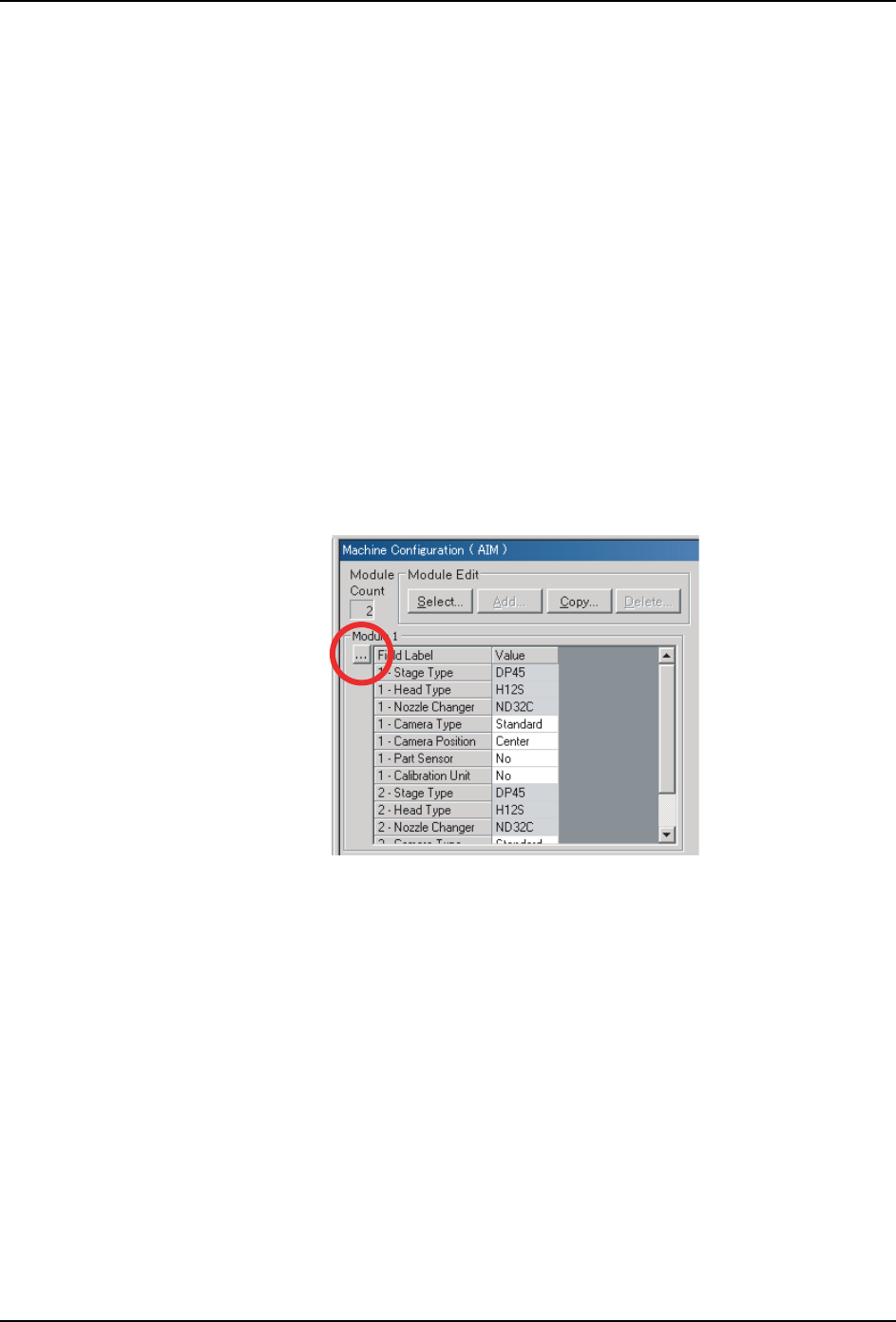

6. 从这里开始，按向导形式设定 OF 工作头相关单元的种类 （Stage Type, Head Type,
Nozzle Changer）。
a. 点击要使用的 Stage Type 的按钮。
b. 点击 [OF]Head Type。
c. 点击要使用的 Nozzle Changer Type 的按钮。
d. 如果是 AIM，继续设定 Side 2 的单元 （Stage Type 和 Head Type）。
备注 )这些单元是相互关联的，当设定值中有错误时，就会以红字显示。请进行修正，使其
变成正确的组合。
7. 关于 Camera Type，请在模组设定项目的下拉菜单中进行设定。
8. 对于其他剩下的模组也同样设定。
02NST-0022E
6. Job 编辑器 QD117-03
32 OF 工作头使用说明书
6.3 料盘单元 -L，供料托架的自动退避
在对接插件那样的长元件进行分割影像处理的时候，存在元件移动时和料盘单元 -L 上的料
盘或是元件发生干涉的可能性。为了避免干涉的发生， 在以下的条件时供料托架会自动的
进行退避。
供料托架自动退避的条件：
・元件的长度尺寸超过了 70mm
・影像处理时，元件和料盘上面的缝隙在 5mm 之内

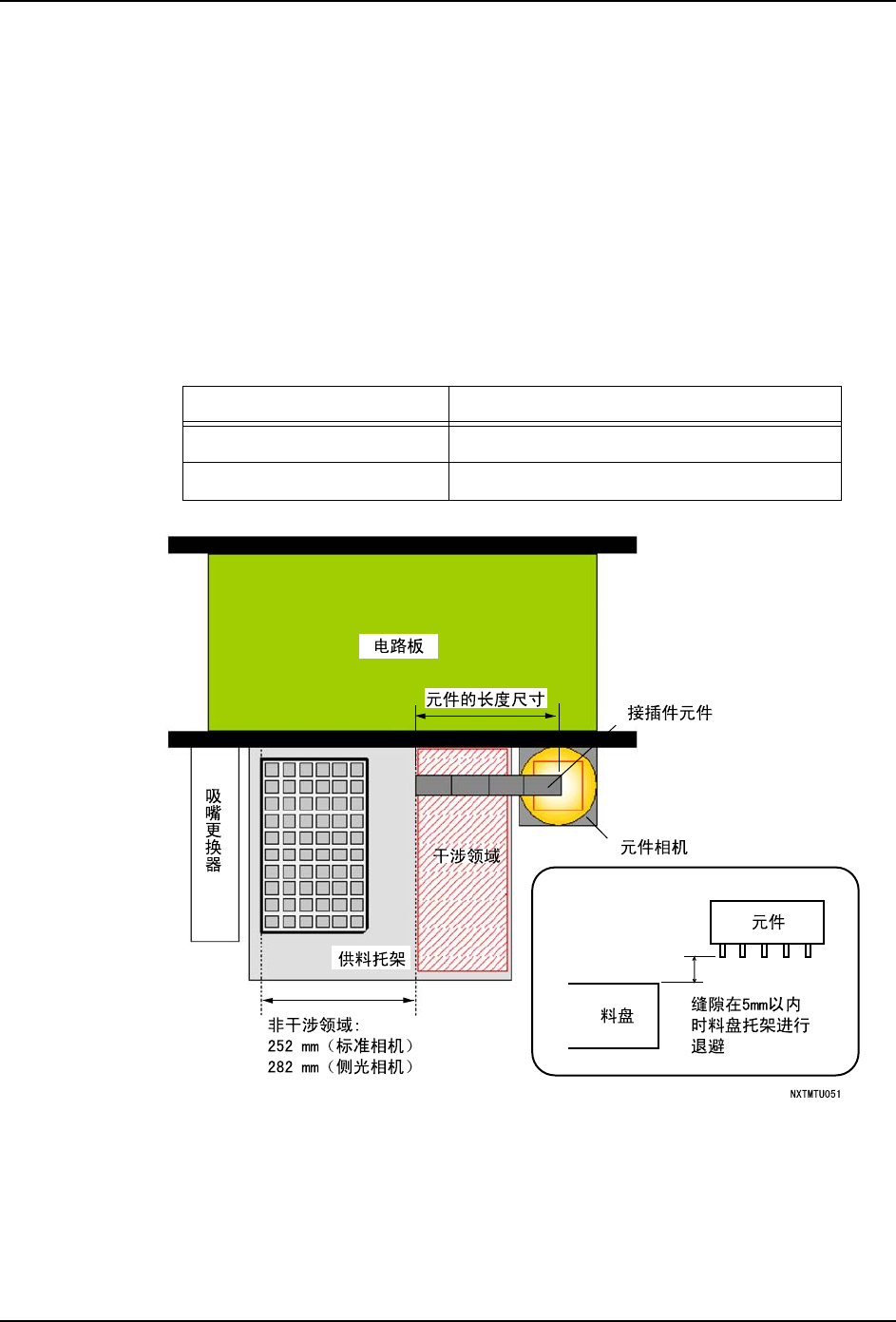

创建 Job 时，对于在次料站 2 （干涉领域）上配置的料盘高度，请参照下表。
请注意在次料站 1（非干涉领域）上配置更高的料盘。分割影像处理时，供料托架不进行自
动退避，生产可以继续进行。
使用的元件相机 次料站 2 上配置的料盘高度
标准相机 低于 19.5 mm
侧光相机 低于 12 mm
QD117-03 7. 元件数据
OF 工作头使用说明书 33
7. 元件数据
7.1 引言
此章仅对和 OF 工作头相关的元件数据项目进行说明。有关 NXT 机器中非 OF 工作头的元件数
据信息，请参考各机器的编程手册。此章在讲述元件数据的设置时，以 Fuji Flexa 在相关
模式时所分成的 3 个群组为区分进行说明。
通过使用元件编辑器来创建元件数据和对元件数据进行编辑。或者说，如果将元件数据设置
为相关模式，则使用元件编号编辑器、外形编辑器、封装编辑器对元件数据进行创建和编
辑。此外，使用模板编辑器可以创建、编辑元件模板。元件数据可以通过手动输入、数据导
入、和作为新功能的元件向导等方式来创建。关于这些项目的使用步骤，请参考 Fuji Flexa
用户手册。
