QD117-03 4. 预防保养 OF 工作头使用说明书 23 4.5 不定期作业 4.5.1 吸嘴的清扫 以 150,000 次的吸嘴吸取作为 参考，进行清扫。通常吸嘴 （无橡胶的吸嘴）和带橡胶的吸 嘴的清扫方法有所不同。 注意 ) 根据机器的周边环境和运转条件，更换周期存在变化。 ＜通常吸嘴＞ 选择符合吸嘴尺寸的清扫通条 存在前端内径和内部内径不同的 吸嘴。 请参照下表， 选择适合清扫的通条。 使用不合适的通 条，有可能损坏吸嘴。 …
4. 预防保养 QD117-03
22 OF 工作头使用说明书
7. 在 C 轴齿轮 (6) 的周围涂上薄薄一层指定的润滑油。
QD117-03 4. 预防保养
OF 工作头使用说明书 23
4.5 不定期作业
4.5.1 吸嘴的清扫
以 150,000 次的吸嘴吸取作为参考，进行清扫。通常吸嘴 （无橡胶的吸嘴）和带橡胶的吸
嘴的清扫方法有所不同。
注意 ) 根据机器的周边环境和运转条件，更换周期存在变化。
＜通常吸嘴＞

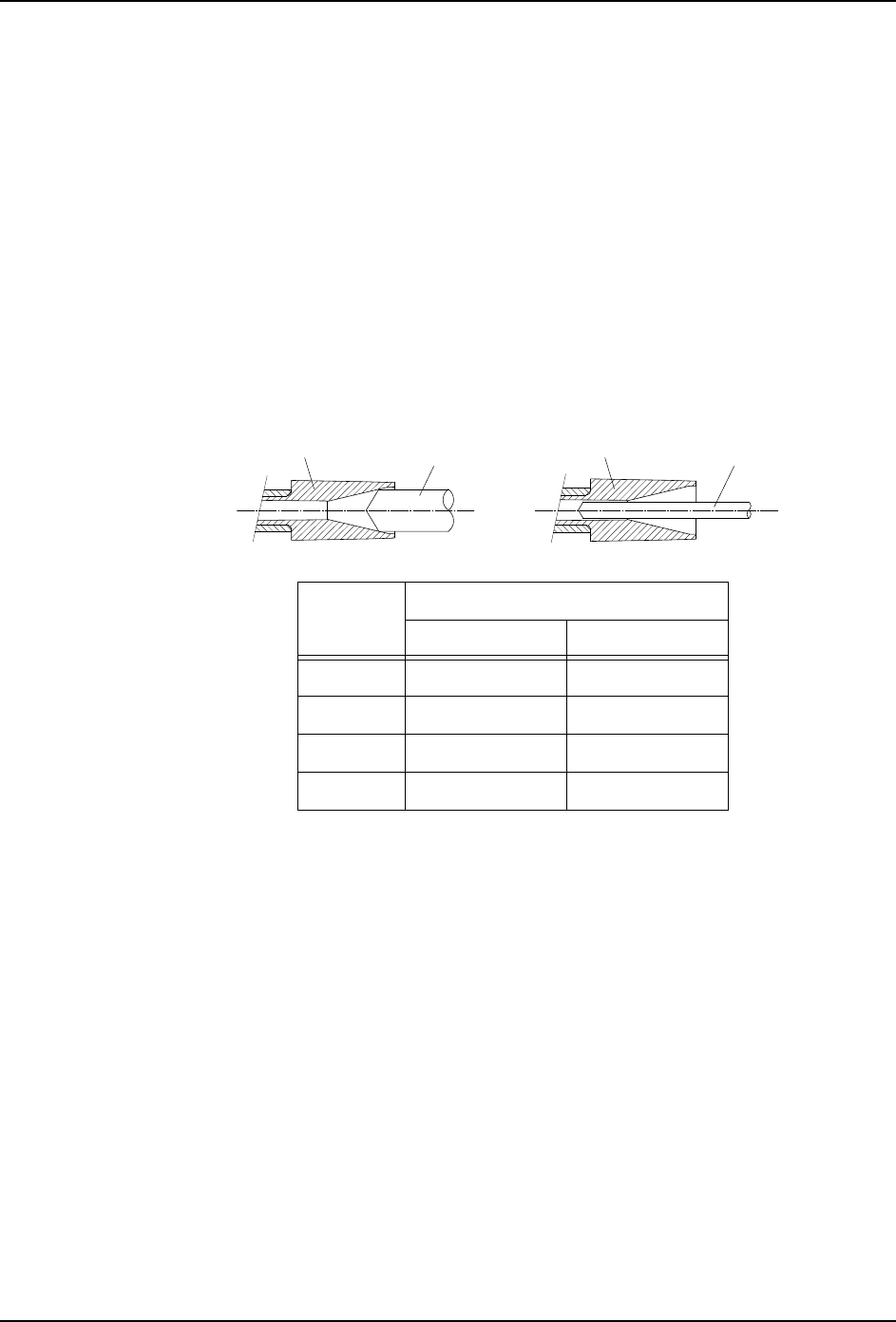

选择符合吸嘴尺寸的清扫通条
存在前端内径和内部内径不同的吸嘴。请参照下表，选择适合清扫的通条。使用不合适的通
条，有可能损坏吸嘴。
吸嘴直径 通条直径
吸嘴前端部 吸嘴内部
φ1.0 φ0.6 φ0.35
φ1.3 φ0.9 φ0.6
φ1.8 φ0.9 φ0.6
φ2.5 φ1.9 φ0.6
ఈ
䗮ᴵ
ఈ
䗮ᴵ
1;71=&6
⏙ᠿఈࠡッ䚼ᯊ ⏙ᠿఈݙ䚼ᯊ
4. 预防保养 QD117-03
24 OF 工作头使用说明书
清扫方法
1. 请从吸嘴置放台上取下吸嘴。

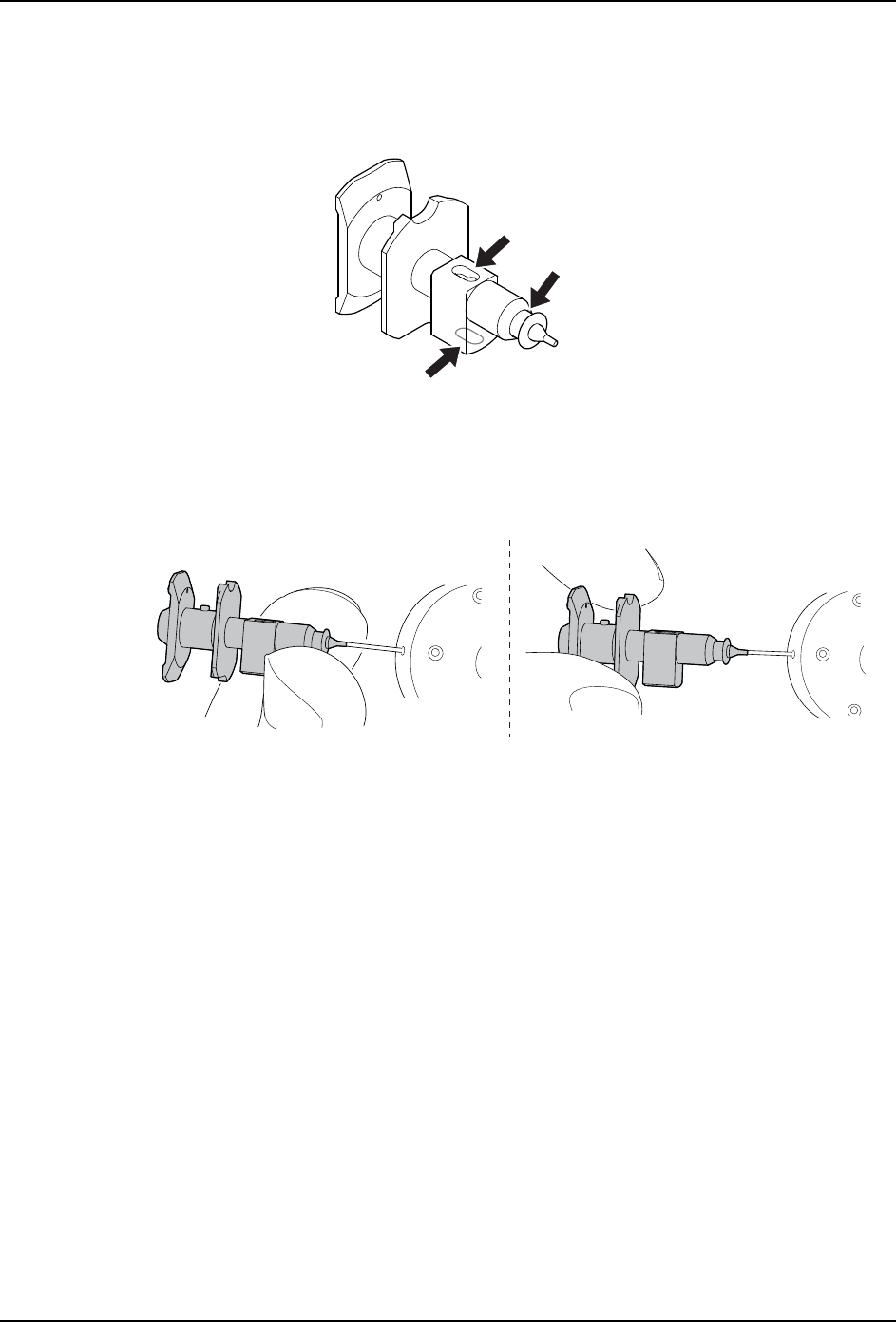

2. 使用气枪对准吸嘴的下图位置喷射压缩空气，除去灰尘等异物。
3. 请正确地握住吸嘴，使用符合吸嘴尺寸的通条 （AWPJ81**），除去吸嘴前端部和内部的
污垢。
注意 ) 清扫时请正确地握住吸嘴。请握住吸嘴前端部进行清扫。握住法兰部时会将力施加到
吸嘴前端部，有可能损坏吸嘴。
4. 对于 2D 码部分，请使用浸过洗净液 （乙醇酒精、异丙醇酒精）的棉棒，擦去表面的污
垢。残留在 2D 码部分的洗净液使用气枪等除去。
5. 用手指按压吸嘴前端部，确认是否顺畅地动作。
注意 ) 因为吸嘴管动作过重的吸嘴会影响正常生产，所以请不要使用。
1676
ᇐ䔼
ఈࠡッ⒥ࡼ䚼
ῑ
ℷ⹂ⱘᦵԣᮍ⊩
ϡℷ⹂ⱘᦵԣᮍ⊩
1676
⏙ᠿ䗮ᴵ
˄$:3-˅
