NXT 工作头 OF 工作头使用说明.pdf - 第27页
QD117-03 4. 预防保养 OF 工作头使用说明书 19 4.2.2 元件相机的标记部的清扫 1. 在元件相机清扫用治具上放置清洁纸，擦 去附在元件相机标记部上的污垢。 注意 ) 1.在擦拭时，请注意不要用力过猛，以免使标记部变形。 2.侧光源 （4 个）的位置处于调整好的状态。请不要松开其安装螺栓。 备注 )清洁纸的放置方法请参照下图。
4. 预防保养 QD117-03
18 OF 工作头使用说明书
4.2 每周 ( 每 160 小时 ) 的作业
请进行以下的清扫作业。

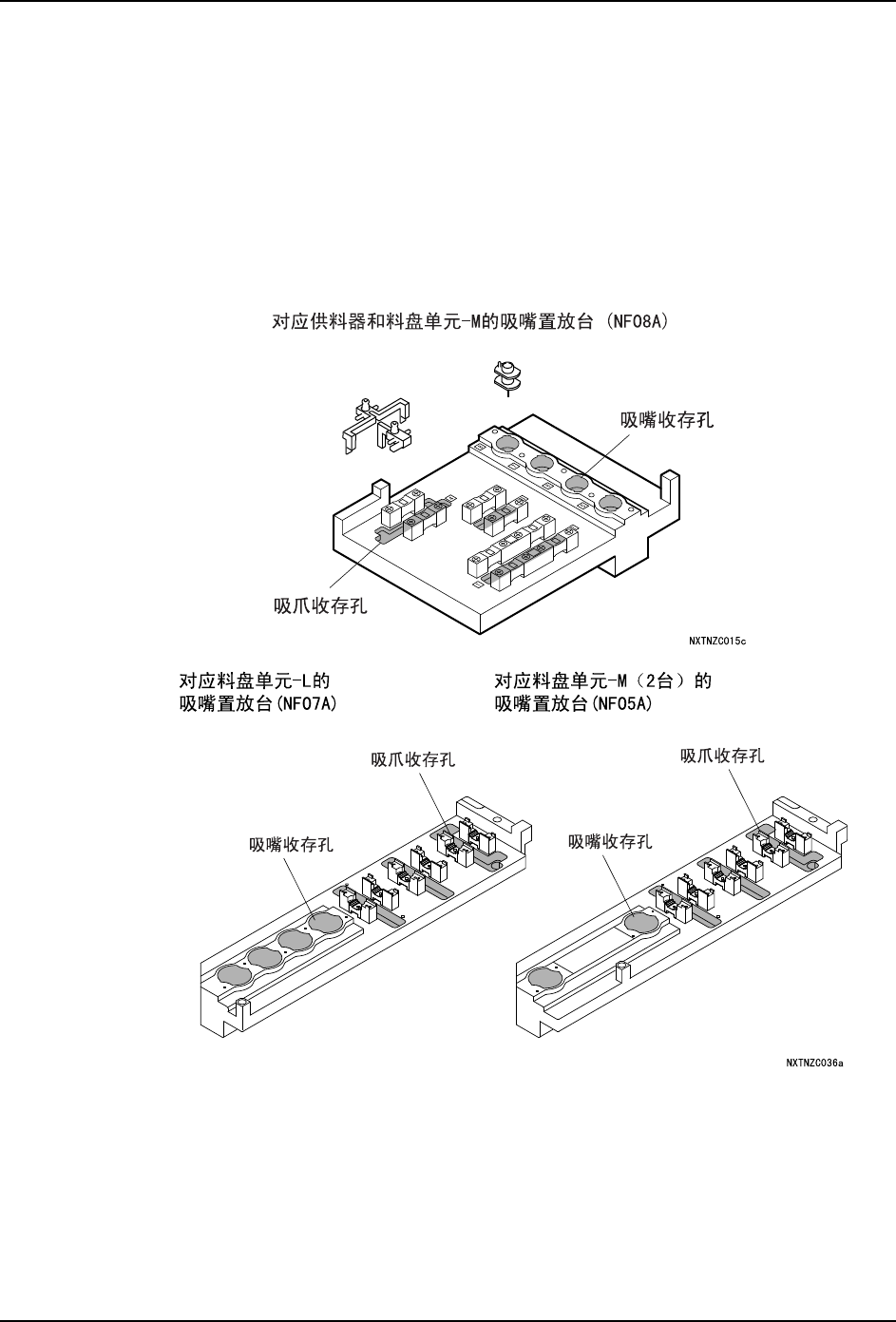

4.2.1 吸嘴置放台的吸嘴 · 吸爪收存格的清扫
1. 取出吸嘴置放台。( 详细内容请参照各机器的机械手册）。
2. 取出全部吸嘴 / 吸爪。( 详细请参照 " 3.3 拆下工作头上的吸嘴 / 吸爪 "。)
3. 使用吸尘器，吸取残留在格内的垃圾或者异物。
QD117-03 4. 预防保养
OF 工作头使用说明书 19

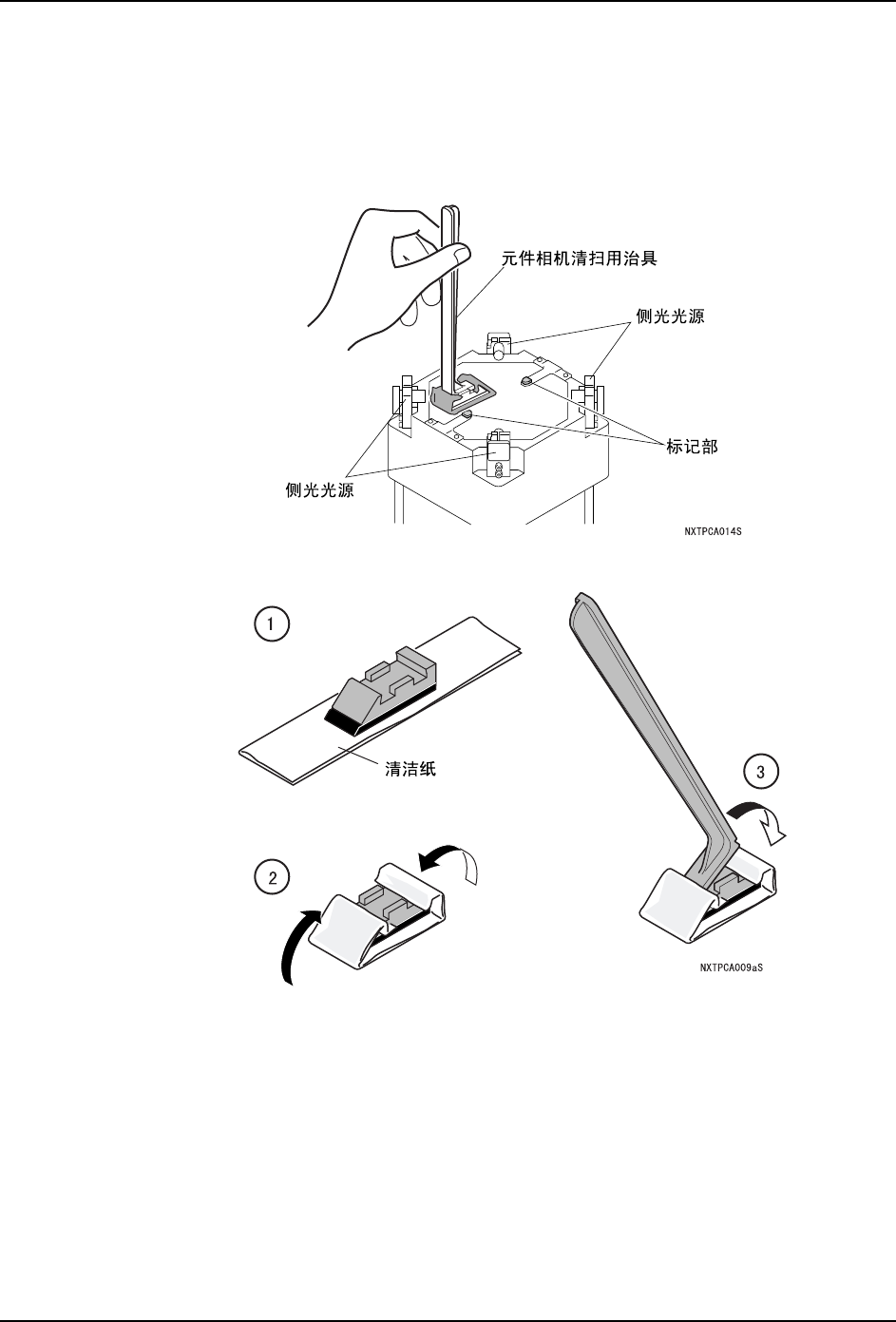

4.2.2 元件相机的标记部的清扫
1. 在元件相机清扫用治具上放置清洁纸，擦去附在元件相机标记部上的污垢。
注意 )
1.在擦拭时，请注意不要用力过猛，以免使标记部变形。
2.侧光源 （4 个）的位置处于调整好的状态。请不要松开其安装螺栓。
备注 )清洁纸的放置方法请参照下图。
4. 预防保养 QD117-03
20 OF 工作头使用说明书
4.3 每月 ( 每 700 小时 ) 的作业
请进行以下的清扫作业。

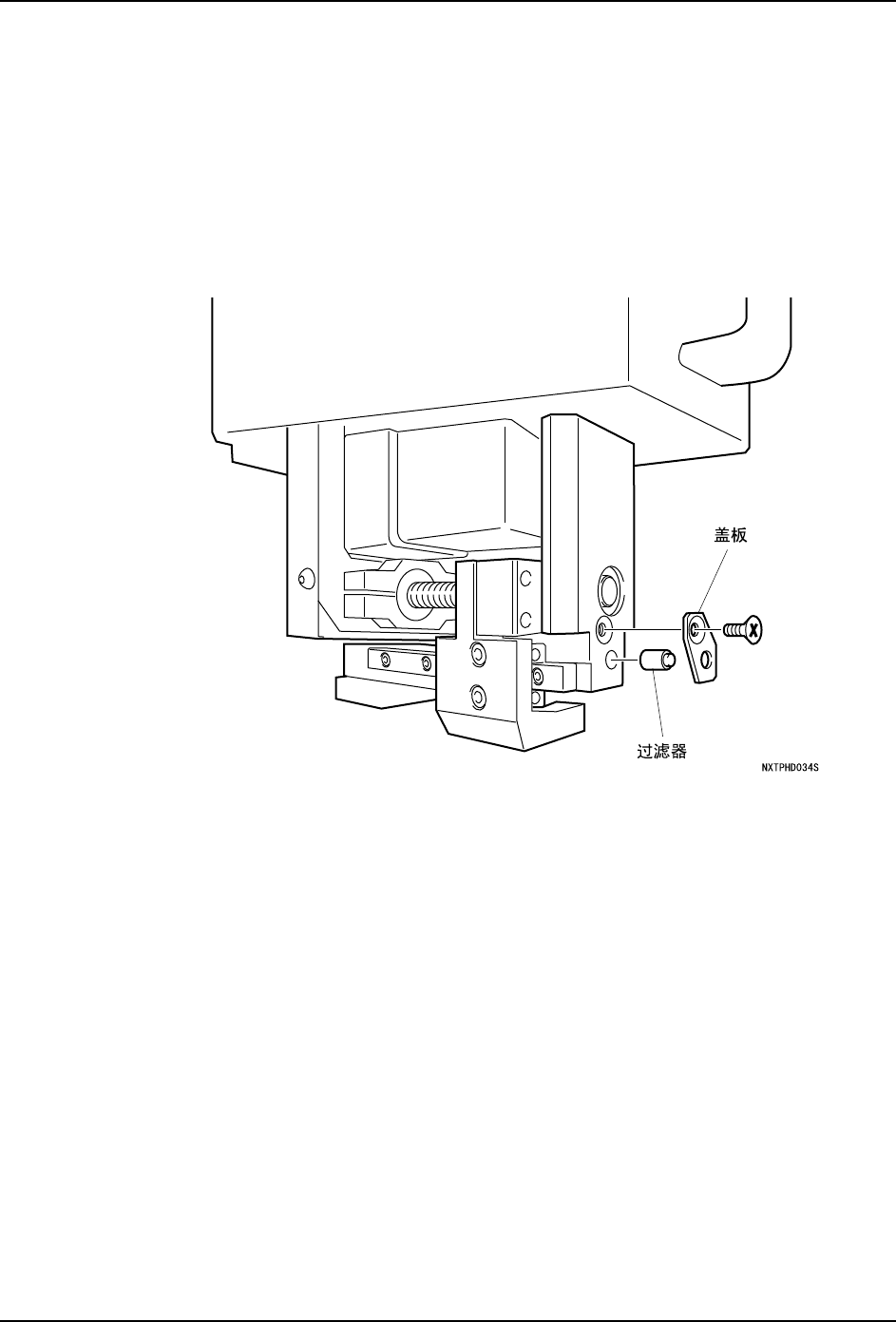

4.3.1 吸嘴真空过滤器的清扫
1. 卸下贴装工作头。( 详细内容请参照各机器的机械手册）。
2. 使用十字螺丝刀，松开盖板后取出过滤器。
3. 将过滤器浸在中性洗涤剂中进行洗净。污垢厉害时，请更换新品。
备注 )请将过滤器放入洗净用篮筐 (K1325B) （选购件）中。浸在中性洗涤剂中用超声波洗净
器洗净 5 分钟。
