5. 损耗品的更换 QD117-03 28 OF 工作头使用说明书 3. 拆下贴装工作头前面的观察罩。 4. 取下旧电池的导线接插件，插上新电池的 接插件。 5. 执行贴装工作头更换指令，切断贴装工作 头的电源。 6. 在配置了新电池的状态下，从机器上取下 贴装工作头。 7. 取下防护罩取出旧电池。 注意 )此时新电池的接插件应一直插在贴装工作头上。 8. 将新电池正确地放置到支架部。 9. 将观察罩和防护罩安装到贴装工作头上后 ，将贴…
QD117-03 5. 损耗品的更换
OF 工作头使用说明书 27
5. 损耗品的更换
5.1 贴装工作头电池
5.1.1 更换周期
电池报警时
5.1.2 更换方法
1. 确认机器电源处于 ON 状态，贴装工作头处于有电源供给的状态。
2. 如果是 AIM 用的 OF 工作头时，拆下接插件盒。
注意
请在不切断机器电源的状态下更换电池。
在没有接通电源的状态下取出电池时，需要进行马达原点的重新设定。
5. 损耗品的更换 QD117-03
28 OF 工作头使用说明书
3. 拆下贴装工作头前面的观察罩。
4. 取下旧电池的导线接插件，插上新电池的接插件。
5. 执行贴装工作头更换指令，切断贴装工作头的电源。
6. 在配置了新电池的状态下，从机器上取下贴装工作头。
7. 取下防护罩取出旧电池。
注意 )此时新电池的接插件应一直插在贴装工作头上。
8. 将新电池正确地放置到支架部。
9. 将观察罩和防护罩安装到贴装工作头上后，将贴装工作头返回到机器内。
QD117-03 5. 损耗品的更换
OF 工作头使用说明书 29
5.2 吸嘴置放台的荧光贴纸
5.2.1 更换时间
在进行吸嘴有无确认时发生错误的场合
5.2.2 更换方法
1. 从吸嘴更换器主体上取下吸嘴置放台。( 详细内容请参照各机器的机械手册）。

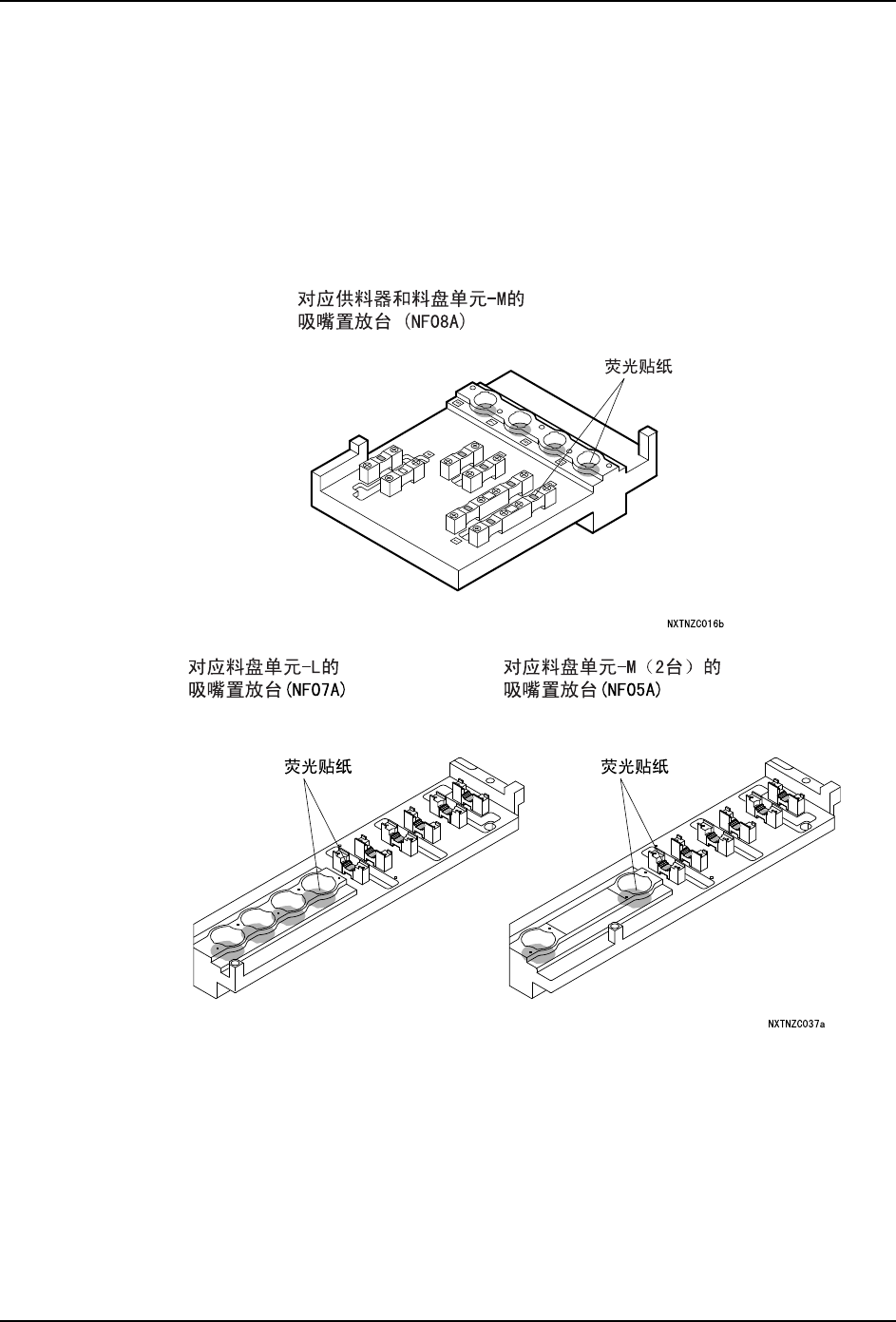

2. 请参照下图粘贴新的荧光贴纸。
