＜带橡胶的吸嘴＞
对象吸嘴
清扫方法
1. 请从吸嘴置放台上取下吸嘴。
2. 使用气枪对准吸嘴的下图位置喷射压缩空气，除去灰尘等异物。
3. 请使用浸过洗净液 （乙醇酒精、异丙醇酒精）的布或棉棒，轻轻擦拭吸嘴的橡胶部端
面。
4. 对于 2D 码部分，请使用浸过洗净液 （乙醇酒精、异丙醇酒精）的棉棒，擦去表面的污
垢。残留在 2D 码部分的洗净液使用气枪等除去。
5. 用手指按压吸嘴前端部，确认是否顺畅地动作。
注意 ) 因为吸嘴管动作过重的吸嘴会影响正常生产，所以请不要使用。

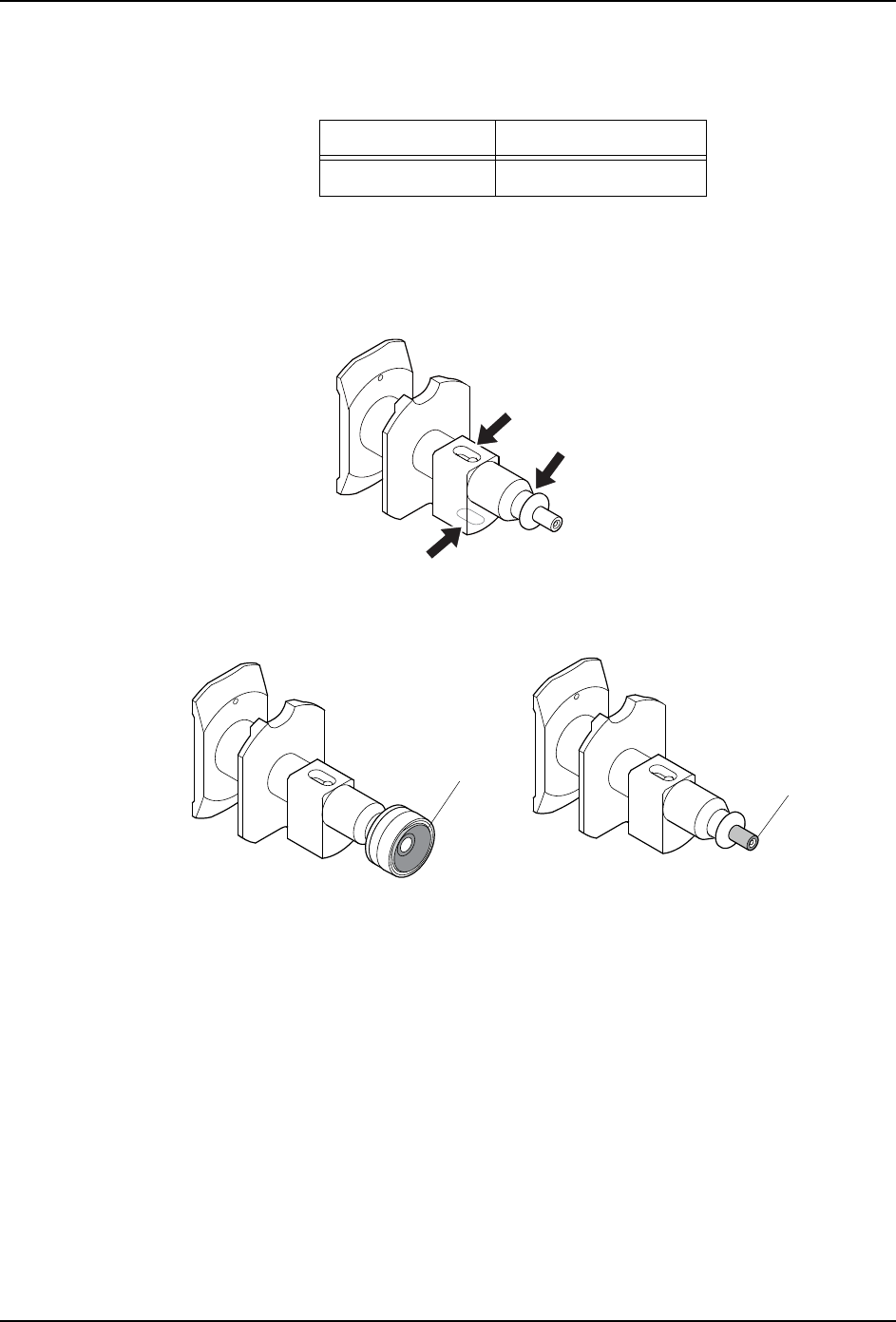

环状型 吸垫型
φ2.5G φ3.7G ～ φ20.0G
1676
ᇐ䔼
ఈࠡッ⒥ࡼ䚼
ῑ
1676
‵㛊䚼ッ䴶
‵㛊䚼ッ䴶
ൿൟ
⦃⢊ൟ
4. 预防保养 QD117-03
26 OF 工作头使用说明书
＜关于使用超声波洗净器＞
使用超声波洗净器清扫吸嘴时，请遵守以下要点。
· 洗净器：60W 以上，并且是眼镜、贵金属用的洗净器
· 洗净液：主要成分是乙醇酒精、异丙醇酒精的洗净液
·洗净时间：约15分钟
· 请不要对粘贴了 2D 码贴纸的吸嘴使用超声波洗净器。2D 激光标记的吸嘴能够在超声波洗
净器中洗净。
· 第一次放置到洗净器内时，请先放置 1 ～ 2 个吸嘴进行洗净测试，以确认不会对吸嘴的
涂色产生影响。
· 洗净后，请立刻使用气枪除去残留在吸嘴上的洗净液。另外，请充分注意洗净液的污染
程度，注意吸嘴不要被 2 次污染。

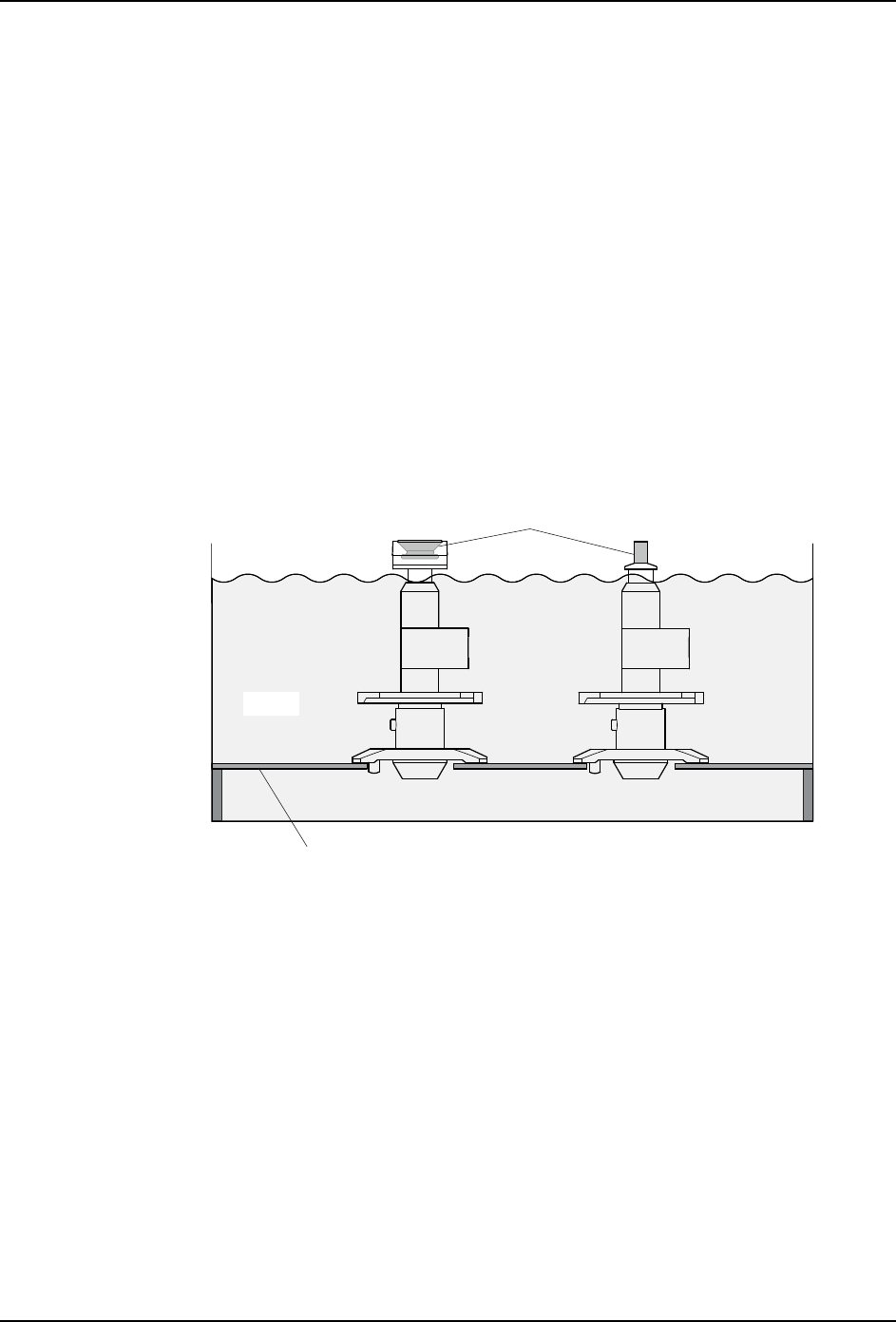

· 洗净带橡胶的吸嘴时，请不要将橡胶部分浸没在洗净液（包括水）中。否则橡胶会老化，
有可能影响正常的生产。在放置到洗净器内时，请将带橡胶的吸嘴前端部露出洗净液，并且
保证在振动情况下吸嘴不会倒下。
1676
ఈⱘ䆒㕂՟ ‵㛊䚼
⋫ޔ⎆
ᓔᄨⱘᵓ䞥ሲ㔥ㄝ
