3. 基本操作 QD117-03
16 OF 工作头使用说明书

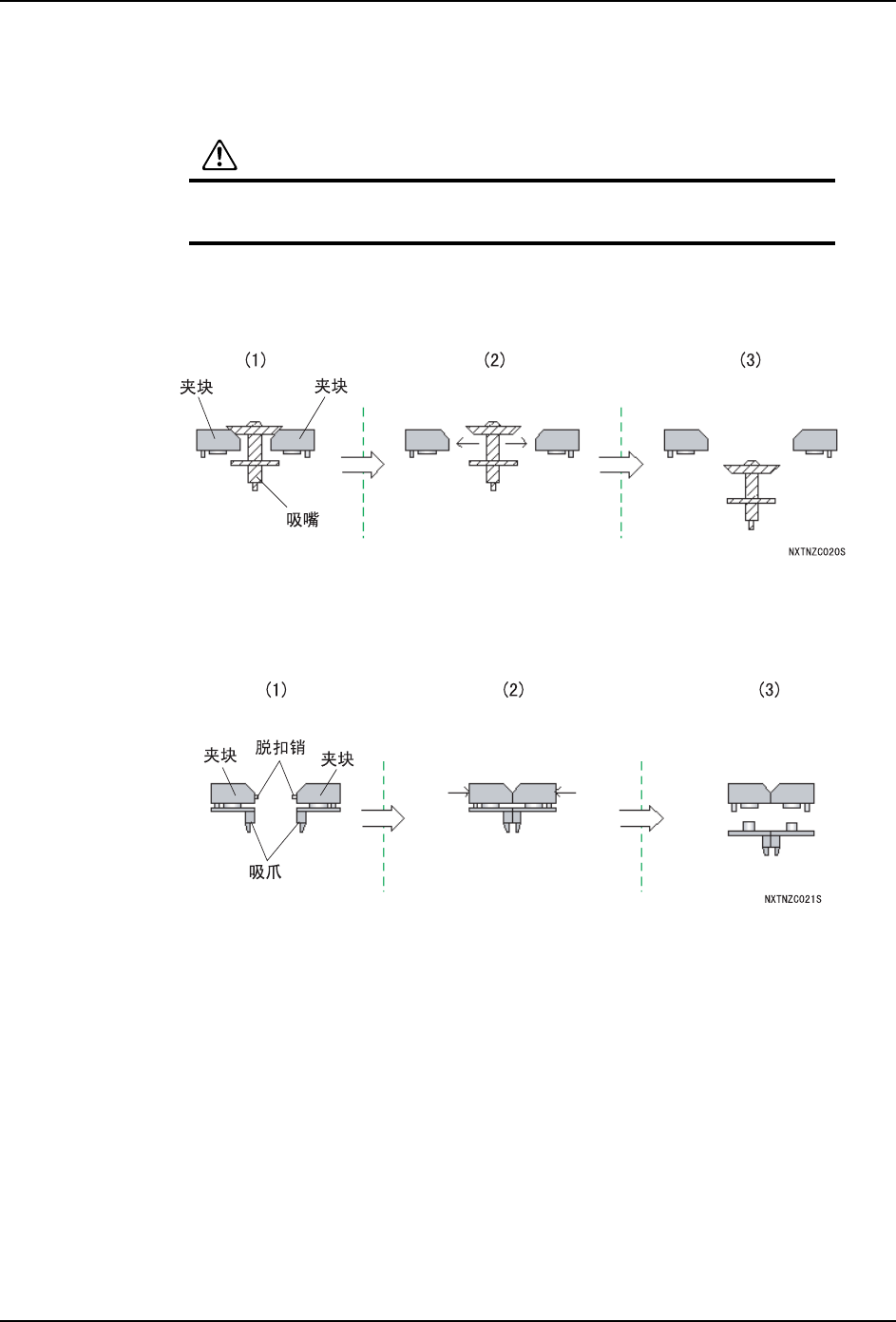

3.3 从工作头上卸下吸嘴 / 吸爪
此处说明从贴装工作头的吸嘴头上拆下吸嘴 / 吸爪的方法。
3.3.1 吸嘴的拆下
1. 用手打开夹块 （C 轴），向下取出吸嘴。
3.3.2 吸爪的拆下
1. 用手关闭夹块 （C 轴）后脱扣销会被按下，吸爪向下被排出。
警告
拆下工作头上的吸嘴 / 吸爪时，必须按下紧急停止按钮切断机器主电源后
进行。
QD117-03 4. 预防保养
OF 工作头使用说明书 17
4. 预防保养
此处记载了 OF 贴装工作头相关单元的保养操作要领。
关于操作上的注意事项、使用的治具以及润滑油，请参照各机器的机械手册。
4.1 作业一览表
●表示清扫操作，★表示加油操作。
*1: 当吸取次数达到 150,000 次，或者吸取异常时
维修保养处
每周(每160小时)
每月(每700小时)
每 12000 小时
不定期
吸嘴置放台 吸嘴 · 吸爪收存格 ● - - -
元件相机 标记部 ● - - -
贴装工作头 Q 轴齿轮 - - ★ -
Z 轴滚珠螺杆 - - ★ -
Z轴LM导轨 - - ★ -
C 轴滚珠螺杆 - - ★ -
C轴LM导轨 - - ★ -
C轴齿轮 - - ★ -
吸嘴真空过滤器 - ● - -
吸嘴 ---●*1
4. 预防保养 QD117-03
18 OF 工作头使用说明书
4.2 每周 ( 每 160 小时 ) 的作业
请进行以下的清扫作业。
4.2.1 吸嘴置放台的吸嘴 · 吸爪收存格的清扫
1. 取出吸嘴置放台。( 详细内容请参照各机器的机械手册）。
2. 取出全部吸嘴 / 吸爪。( 详细请参照 " 3.3 拆下工作头上的吸嘴 / 吸爪 "。)
3. 使用吸尘器，吸取残留在格内的垃圾或者异物。
