QD117-03 4. 预防保养 OF 工作头使用说明书 21 4.4 每 12000 小时的作业 请进行以下的加油作业。 4.4.1 贴装工作头的加油 1. 卸下贴装工作头。( 详细内容请参照各机器的机械 手册） 。 2. 在 Q 轴齿轮 (1) 部涂上薄薄一层指定的 润滑油。 3. 在 Z 轴滚珠螺杆 (2) 的周围涂上薄薄一层指定的润滑油。 4. 在 Z 轴 LM 导轨 (3) 的导轨表面涂上薄薄一层指定的润滑 油。 5. 在 C…
4. 预防保养 QD117-03
20 OF 工作头使用说明书
4.3 每月 ( 每 700 小时 ) 的作业
请进行以下的清扫作业。
4.3.1 吸嘴真空过滤器的清扫
1. 卸下贴装工作头。( 详细内容请参照各机器的机械手册）。
2. 使用十字螺丝刀，松开盖板后取出过滤器。
3. 将过滤器浸在中性洗涤剂中进行洗净。污垢厉害时，请更换新品。
备注 )请将过滤器放入洗净用篮筐 (K1325B) （选购件）中。浸在中性洗涤剂中用超声波洗净
器洗净 5 分钟。
QD117-03 4. 预防保养
OF 工作头使用说明书 21
4.4 每 12000 小时的作业
请进行以下的加油作业。

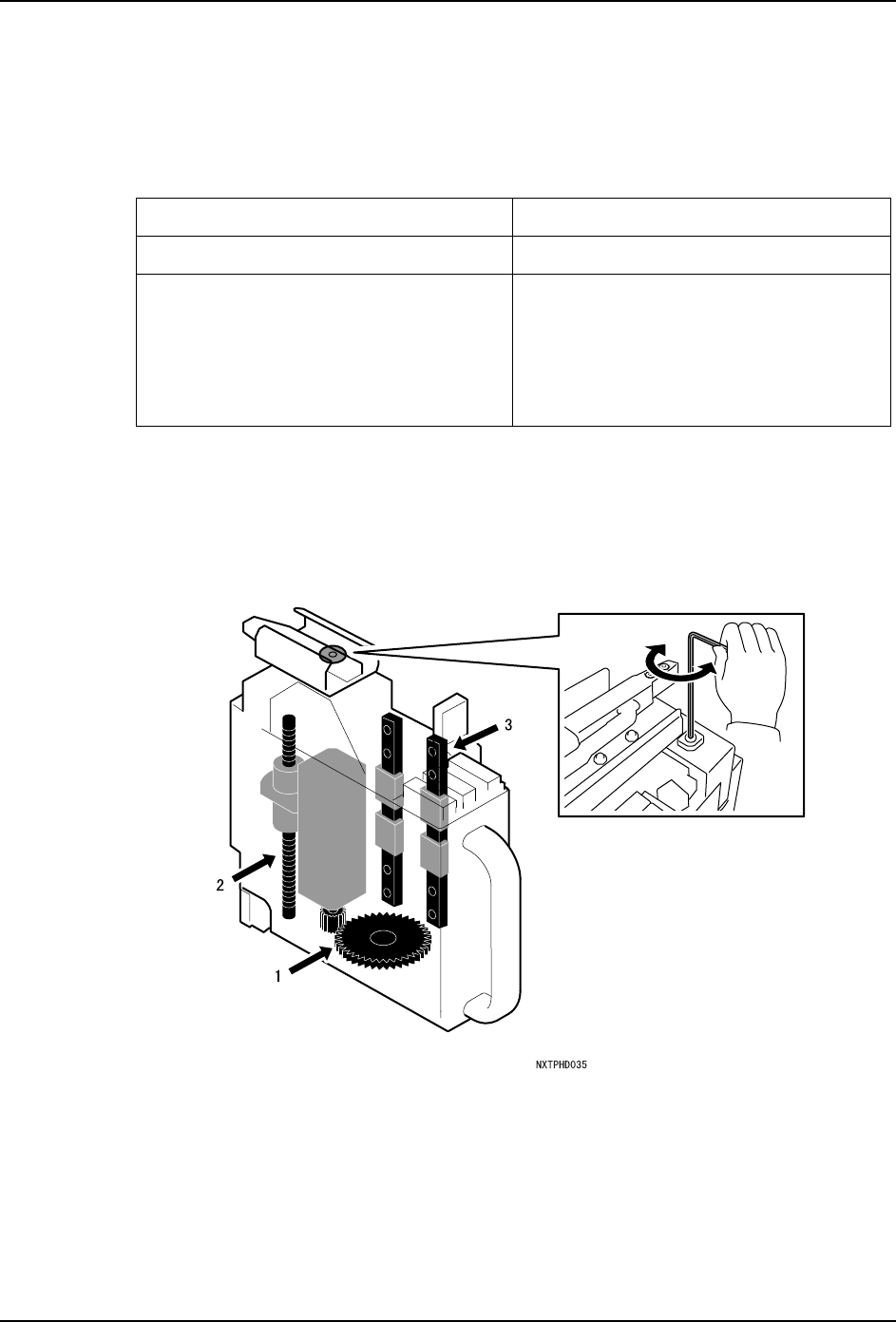

4.4.1 贴装工作头的加油
1. 卸下贴装工作头。( 详细内容请参照各机器的机械手册）。
2. 在 Q 轴齿轮 (1) 部涂上薄薄一层指定的润滑油。
3. 在 Z 轴滚珠螺杆 (2) 的周围涂上薄薄一层指定的润滑油。
4. 在 Z 轴 LM 导轨 (3) 的导轨表面涂上薄薄一层指定的润滑油。

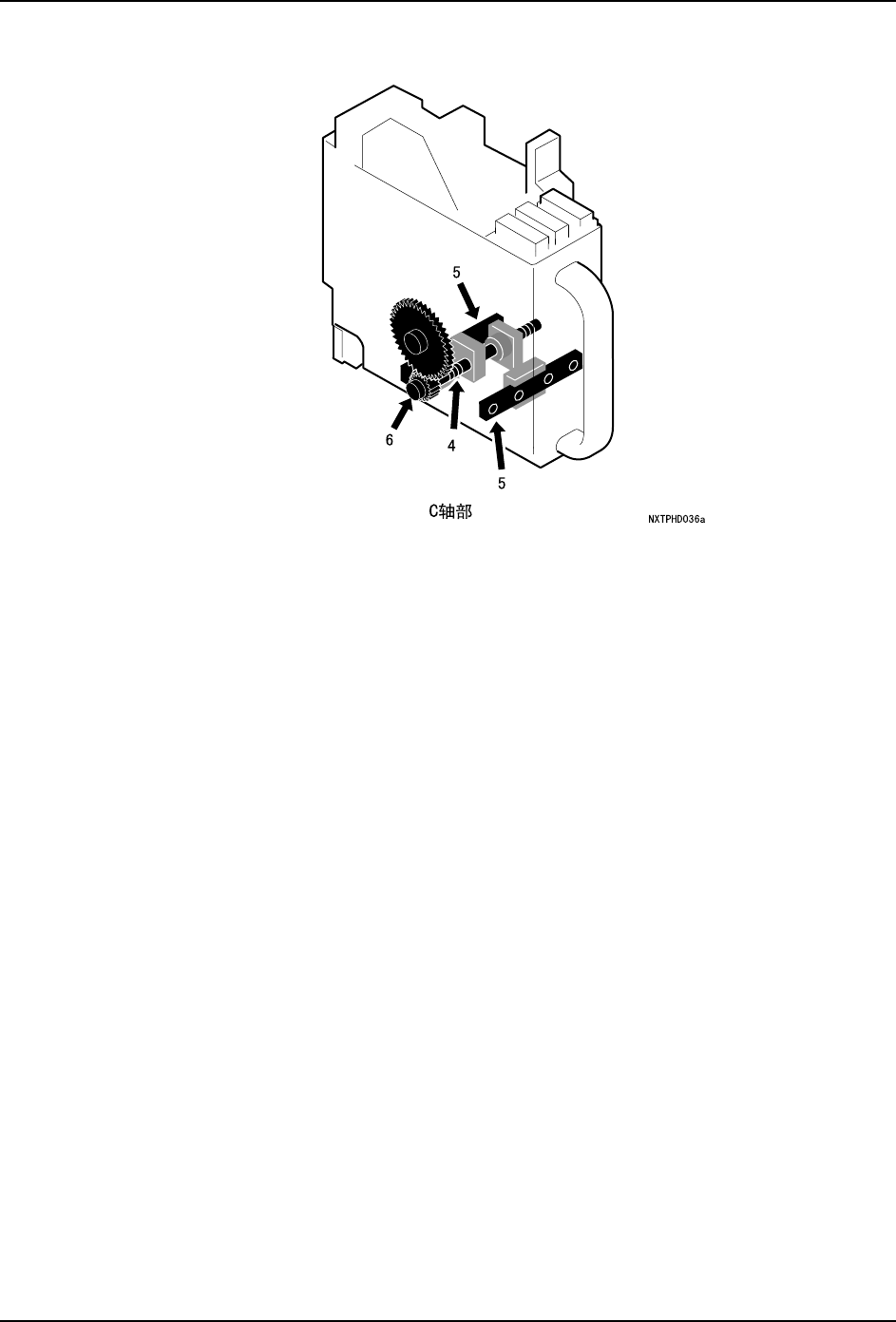

5. 在 C 轴滚珠螺杆 (4) 的周围涂上薄薄一层指定的润滑油。
6. 在 C 轴 LM 导轨 (5) 的上下面 ( 滚珠槽部 ) 涂上薄薄一层指定的润滑油。
润滑油 加油处
Mobilith SHC460WT (1) Q 轴齿轮，(6)C 轴齿轮
Daphne Eponex NO.2 (2) Z 轴滚珠螺杆
(3) Z轴LM导轨
(4) C 轴滚珠螺杆
(5) C轴LM导轨
4. 预防保养 QD117-03
22 OF 工作头使用说明书
7. 在 C 轴齿轮 (6) 的周围涂上薄薄一层指定的润滑油。
