3. 基本操作 QD117-03 14 OF 工作头使用说明书 3.2 在吸嘴置放台中放置吸嘴 / 吸爪 此处以吸嘴置放 台 （NF08A） 为例，说明吸嘴 / 吸爪的安 装方法。 3.2.1 吸嘴 安装 1. 将吸嘴的凸缘对准置放台的缺口。按下吸 嘴向右旋转 35 度后将手松开。 卸下 1. 按下吸嘴向左旋转 35 度后向上取出。
QD117-03 3. 基本操作
OF 工作头使用说明书 13
7. 请拔下连接在工作头上的接插件。图中的数字表示接插件的拔下顺序。
备注 )由于松开大接插件 （3，4）的引导片在侧面，因此，需要先拔下接插件 （1，2）。
8. 握住贴装工作头的手柄。拉起夹紧杆向左拔下，朝身体侧拉出贴装工作头，从架子上卸
下。
备注 )由于工作头内残留的真空，使得工作头与架子相互吸引而不容易拆下。此时，将工作
头向上滑动一点，消除真空。
备注 )卸下的工作头请放置在工作头维修保养平台 （选项）上，或者横放在作业台上，以免
造成吸嘴弯曲。
3. 基本操作 QD117-03
14 OF 工作头使用说明书
3.2 在吸嘴置放台中放置吸嘴 / 吸爪
此处以吸嘴置放台 （NF08A）为例，说明吸嘴 / 吸爪的安装方法。
3.2.1 吸嘴
安装
1. 将吸嘴的凸缘对准置放台的缺口。按下吸嘴向右旋转 35 度后将手松开。
卸下
1. 按下吸嘴向左旋转 35 度后向上取出。
QD117-03 3. 基本操作
OF 工作头使用说明书 15
3.2.2 吸爪
安装

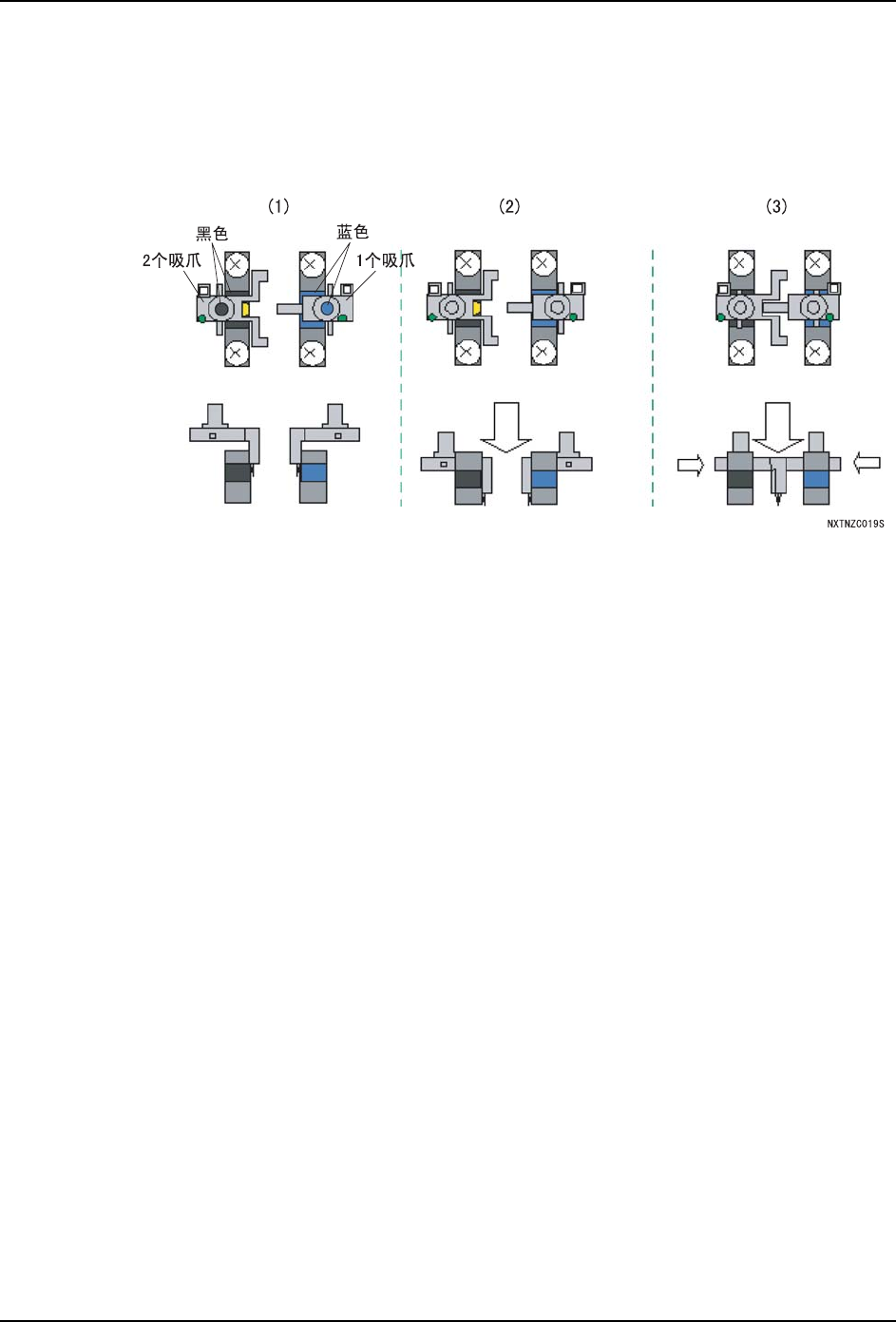

1. 将 1 个吸爪放置到蓝色位置上，2 个吸爪放置到黑色位置上。
2. 按下吸爪，从外侧滑向内侧后松开手。（1 个吸爪和 2 个吸爪组合在一起放置）。
卸下
1. 按下吸爪，从内侧滑向外侧后松开手。
