Caraterísticas de funcionamento
A válvula de microdosificação Liquidyn P-Dot é enviada com os componentes ilustrados em “Desembalar os
componentes do sistema” na página14, junto a quaisquer opções adicionais de configuração e acessórios. A
válvula pode ser configurada de modo personalizado para obter os melhores resultados de dosificação para o seu
material e aplicação.

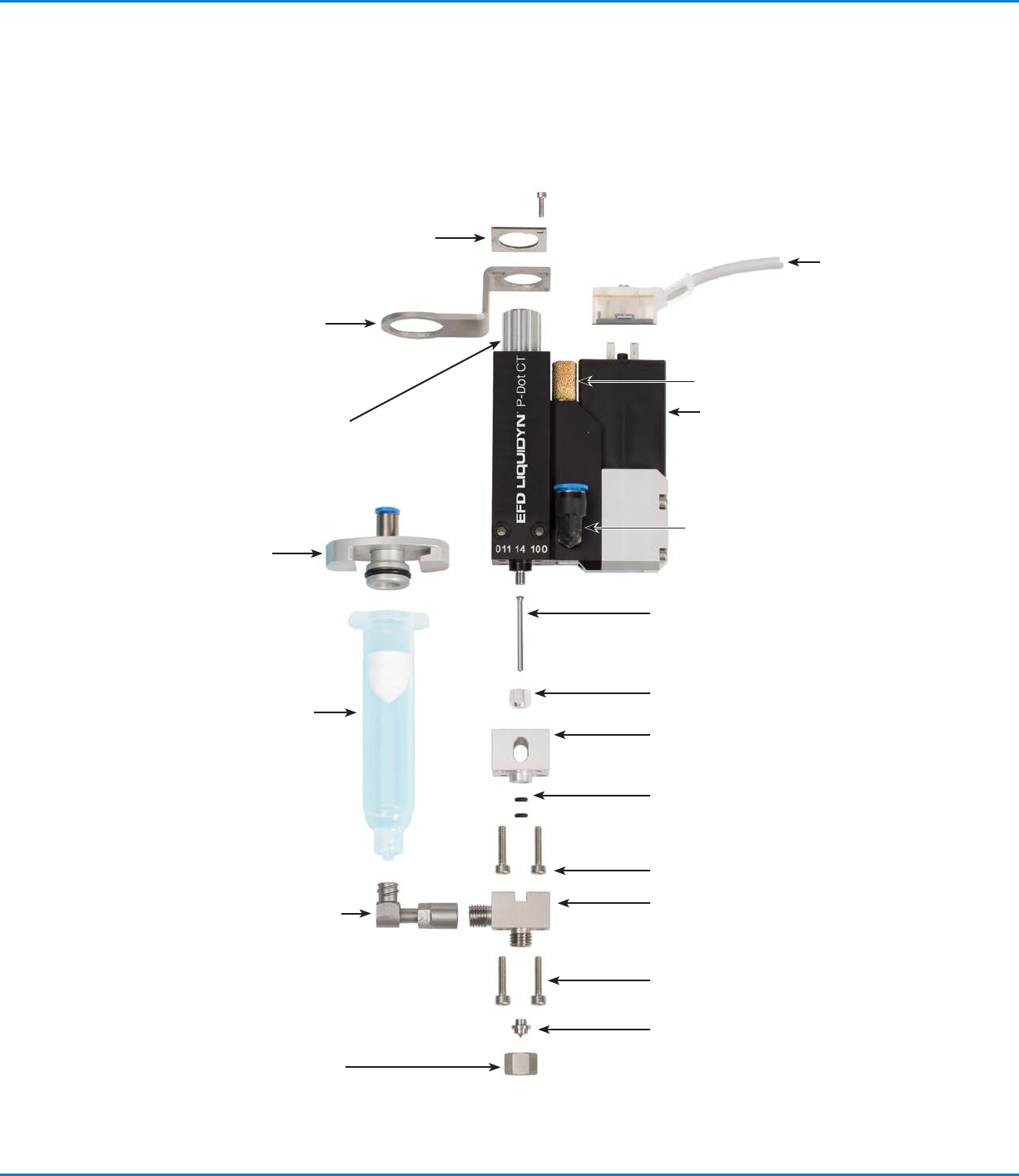

Entrada elétrica
(cabo da válvula
M8)
Parafuso de força
Silenciador
Entrada de ar (pressão de exercício)
Corpo do fluído
• Só aço
Bico (a encomendar em separado)
• Só aço
Adaptador do bico Luer
lock (a encomendar
em separado; conector
do tubo opcional não
ilustrado)
Porca de retenção do
tucho
Tucho
• Só aço
Corpo de seringa
a encomendar em separado)
Suporte de montagem
do corpo da seringa
(encomendar em
separado)
Adaptador do corpo da seringa
(pressão do fluido)
(a encomendar em separado)
Porca de retenção do
bico (a encomendar em
separado; aquecedor
do bico opcional não
ilustrado)
O-rings de vedação da haste (2x)
• EPDM
• Perlast
®
• Viton
®
Parafusos de montagem M3 x 14 (2x)
Placa de segurança
Bloco de drenagem
Atuador
Parafusos de montagem M3 x 14 (2x)
Válvulas de jato Liquidyn P-Dot Series
14 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

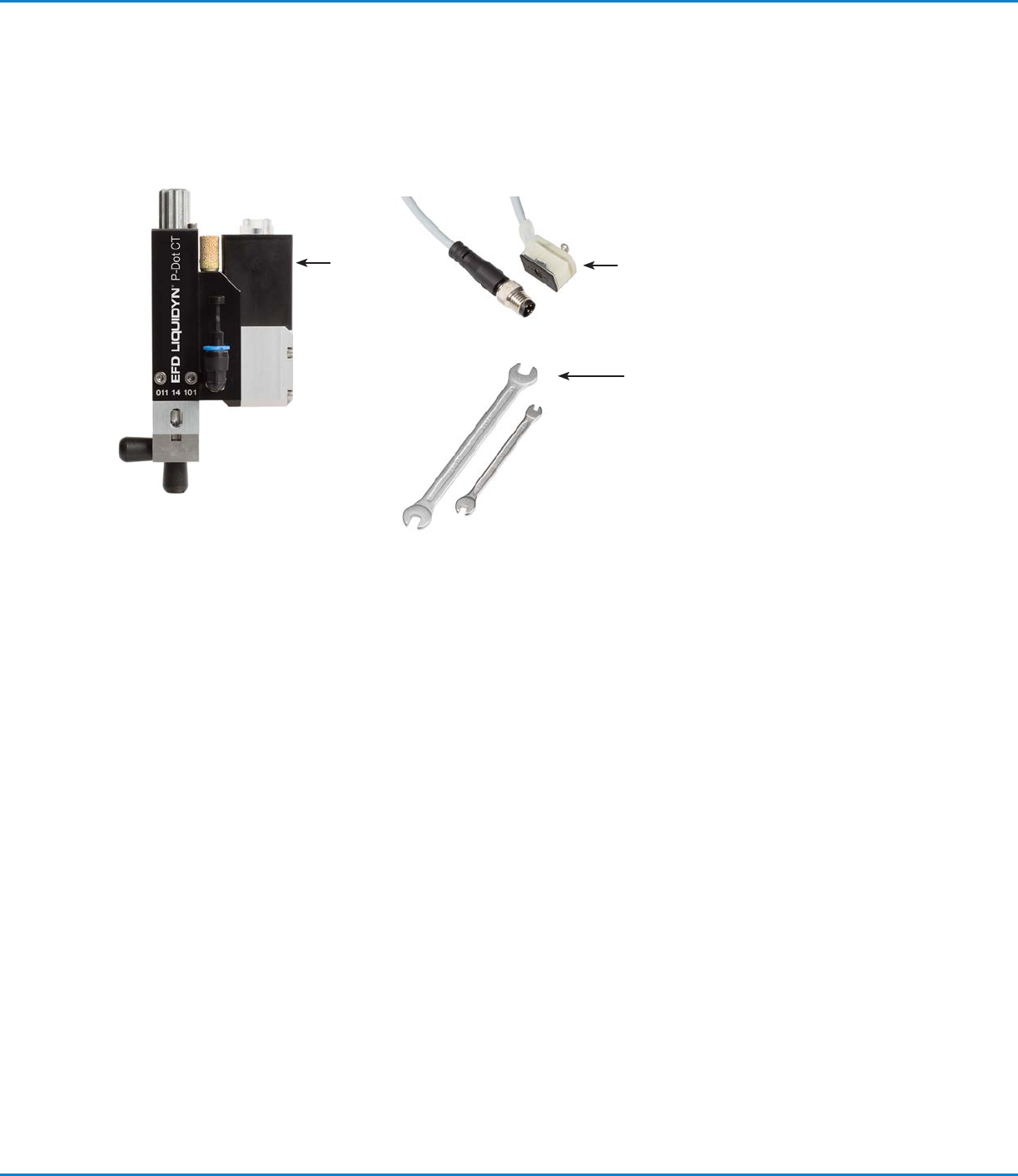

1 Válvula Liquidyn P-Dot CT equipada com as seguintes partes:
• Atuador
• Placa de segurança
• Corpo do fluido em aço
• Bloco de drenagem
• 4 parafusos de montagem
• 2 O-rings NBR (entre a haste do tucho e o corpo do fluido)
• Tucho de aço com porca do tucho
2 Cabo da válvula de 2,5 m (8,2 ft) M8 com ficha de 3 pinos
3 Chave de bocas, 3,5 mm
Chave de bocas, 6 mm
(Não ilustrado)
Componentes Opcionais (a encomendar e enviados em separado)
1
2
Instalação
Consulte esta secção juntamente a quaisquer outros manuais de funcionamento dos componentes do sistema para
instalar todos os componentes do sistema.
Desembalar os componentes do sistema
3
Válvulas de jato Liquidyn P-Dot Series
15www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Montagem da válvula (Montagem inicial)
Siga estes passos para preparar a válvula antes de a montar. Irá necessitar dos seguintes artigos:
• Chave de bocas, 10 mm
• Chave hexagonal, 2,5 mm
• Chave hexagonal, 1,5 mm
• Bico
• Porca de retenção do bico
• Opcional: chave do aquecedor (se instalar um aquecedor do bico)
Consultar “Peças de Substituição” na página38 para os números dos componentes.
NOTA: As instruções deste manual referem-se a uma válvula com corpo de seringa.

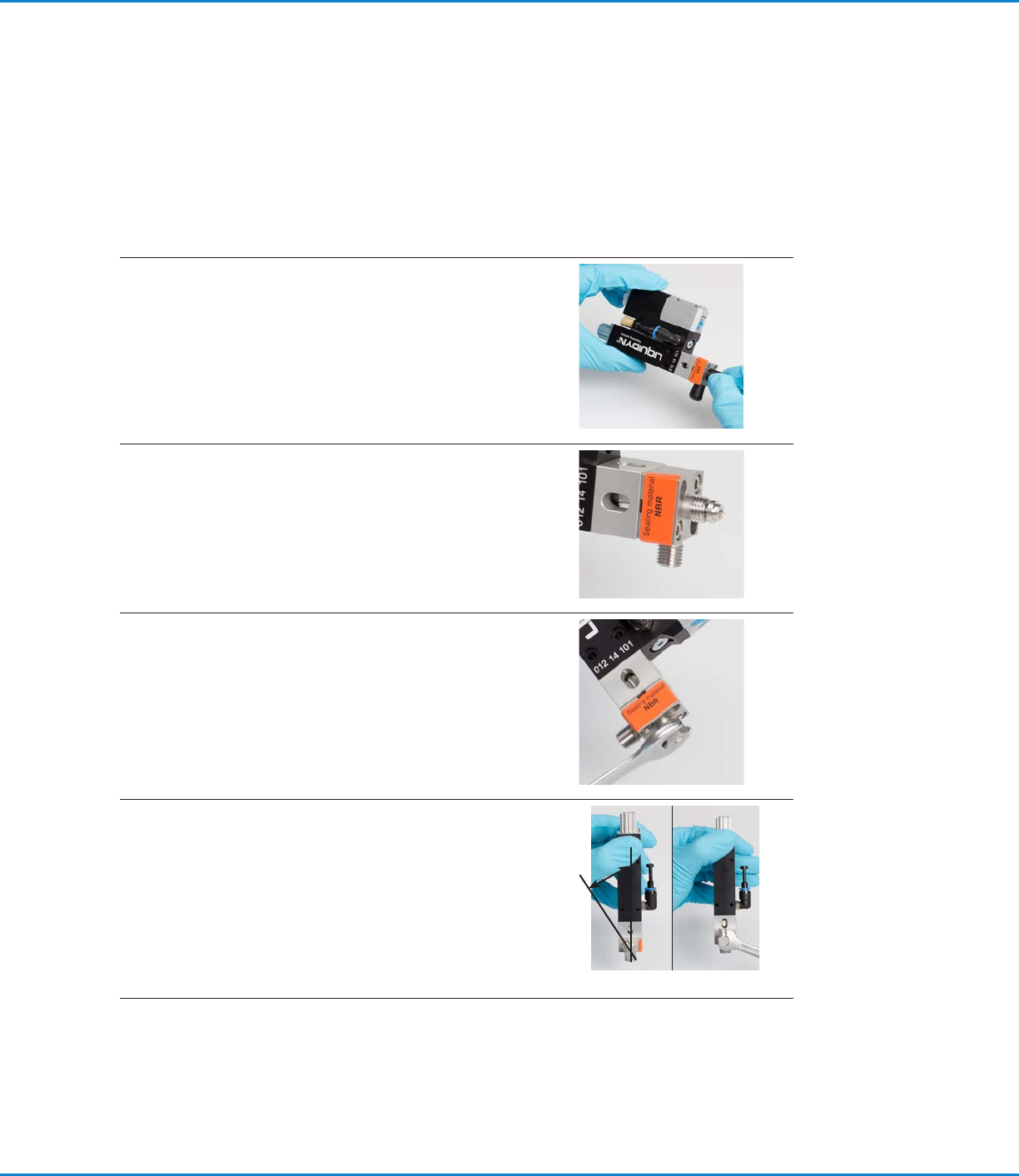

1. • Retire as tampas de proteção.
2. • Instale o bico.
3. • Fixe o bico com a porca de retenção.
• Opcional: Para aquecer o fluido no bico, consulte
“Instalar um aquecedor do bico (Opcional)” na
página17. Regresse aqui para continuar.
NOTA: O bico só está ligeiramente seguro pelo aquecedor
do mesmo. O bico é fixado definitivamente pela porca de
retenção.
4. Só nas instalações com corpo de seringa)
• Apertar ligeiramente à mão o adaptador do Luer lock no
corpo do fluido, colocando-o a um ângulo de 15° da sua
posição final.
• Aperte a porca com uma chave de modo que o adaptador
fique paralelo ao eixo da válvula.
Torque: 5 N•m (3,7 ft-lb) máximo
• Opcional: Instale um conector do tubo (para as
instalações sem corpo de seringa).
~15°
Continua na página seguinte
