Válvulas de jato Liquidyn P-Dot Series 37 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com ; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com ; +351 22 961 94 00 Vendas e serviços dos sistemas de aplicação…
Válvulas de jato Liquidyn P-Dot Series
36 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Substituição do tucho
Siga estas operações para substituir o tucho. Irá necessitar dos seguintes artigos:
• Substituição do tucho
• Massa consistente de barreira
• Chave de bocas, 3 mm (fornecida)
• Chave de bocas de 6 mm (fornecida)
1. • Consulte “Desmontagem da válvula” na página31 e
execute todos os passos de desmontagem da válvula.
Regresse aqui para continuar.
2.
• Retire o tucho do seu lugar puxando a porca de retenção
do tucho o suficiente para permitir a colocação da chave
de bocas de 3,5 mm na haste do pistão.
3. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e desaperte a porca de retenção com a chave
de bocas de 6 mm, rodando no sentido anti-horário.
4. • Retire a porca de retenção (incluindo o tucho)
manualmente.
5. • Introduza o tucho novo/limpo na porca de retenção.
6. • Se a válvula for utilizada para distribuir colas, aplique uma
pequena quantidade de massa consistente de barreira
nas roscas da haste do pistão para evitar que a porca
de retenção fique colada à haste do pistão durante a
distribuição.
• Enrosque a porca de retenção e o tucho na haste do
pistão, manualmente.
NOTA: Quando rodar a haste do pistão, assegure-se que
o tucho está alinhado ao centro.
Continua na página seguinte
Manutenção (continuação)
Válvulas de jato Liquidyn P-Dot Series
37www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
7. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e segure na porca de retenção com a chave
de bocas de 6 mm, rodando no sentido horário.
Torque: 0,4–0,6 N•m (3,5–5,3 in-lb)
8. • Consulte “Montagem da válvula (Após a limpeza)” na
página34 para montar a válvula, depois reinstale a
válvula e restabeleça o funcionamento normal do sistema.
Manutenção (continuação)
Substituição do tucho (continuação)
Válvulas de jato Liquidyn P-Dot Series
38 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Peça Número
# Parte Descrição
7825002 Acionador Liquidyn P-Dot CT Apto para fluidos de viscosidade media e alta, com
frequências de dosificação ate um máximo de 150 Hz.

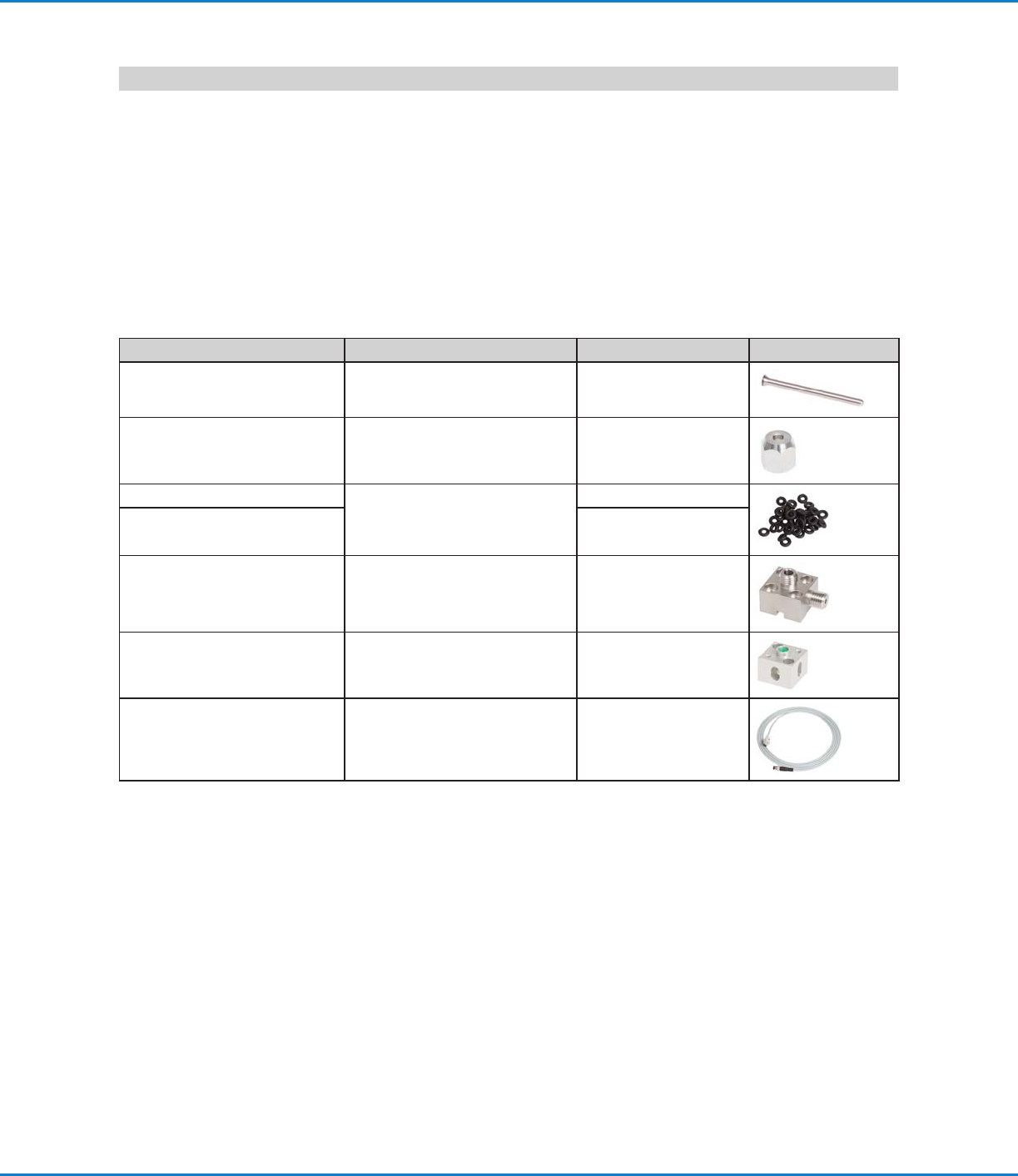

Peças de Substituição
Componentes da válvula
Consulte “Caraterísticas de funcionamento” na página13 para a localização destes componentes na válvula.
# Parte Descrição Material Artigo
7825033* Impulsor P-Dot 27L x 2.0D mm Aço
7825034 Porca para impulsionador P-Dot Aço
7826082 (embalagem de 5)
O-rings (entre o tucho e o corpo
do fluido)
Perlast
7826084 (embalagem de 5)
7826085 (embalagem de 50)
Viton
7825037* Corpo pneumático de aço Aço inoxidável 303
7825008 Bloco de drenagem Aço inoxidável 303
7825182
Cabo da válvula de 2,5 m (8,2ft)
M8
n/a
*Estão disponíveis outras seleções. Contacte o seu especialista de aplicação da Nordson EFD para informações.
