Válvulas de jato Liquidyn P-Dot Series
23www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

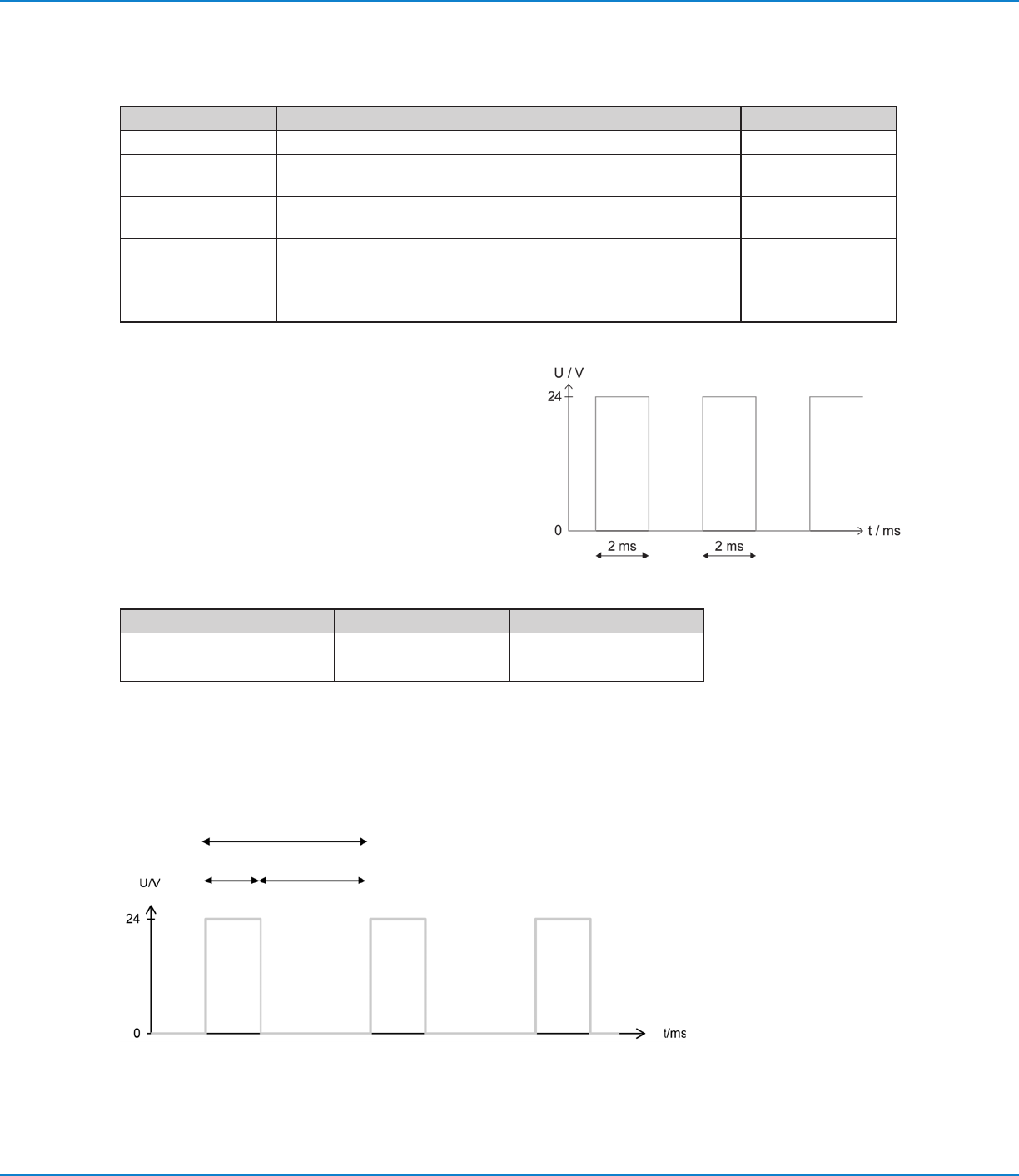

Configuração dos parâmetros
A tabela seguinte contém as configurações aconselhadas para o funcionamento inicial e teste do funcionamento da
válvula. Depois da tabela estão descritas informações detalhadas acerca de cada parâmetro.
Parâmetro Descrição Conselho
Tempo de impulso O impulso de acionamento elétrico da válvula Apenas 2 ms
Frequência Número de movimentos do tucho por segundo. Valor de arranque
5Hz
Pressão do fluido Define a alimentação de material à válvula para um volume
constante.
Valor de arranque
1,5bar (22 psi)
Pressão de exercício Alimenta a válvula com energia para o movimento do tucho. Valor de arranque
4bar (58 psi)
Regulação do tucho A configuração do parafuso de força, que altera o movimento
vertical do tucho.
Não regule
Tempo de impulso
O tempo de impulso corresponde ao impulso de
acionamento elétrico, ou tempo de abertura, da válvula.
O tempo de impulso para a válvula Liquidyn P-Dot
deve ser de 2 ms. Com a válvula Liquidyn P-Dot, as
regulações do tempo de impulso não influenciam o
volume de distribuição; podem é diminuir os resultados da
distribuição.
Frequência
A frequência é o número de movimentos do tucho por segundo. Um ciclo de distribuição consiste no tempo de
impulso e no tempo de pausa.
Quantidade física Fórmula Unidade
Frequência (f) f = 1 / T 1Hz (hertz) = 1/s
Ciclo de distribuição T = 1 / f 1 s (segundo) = 1/Hz
1 ms = 0,001 s (segundo)
Os controladores de alto nível poderão não permitir a introdução da frequência exata. Nesses casos a frequência é
definida usando o comprimento do tempo de impulso e do tempo de pausa.
EXEMPLO:
Como o tempo de impulso deve ser de 2 ms, defina o tempo de pausa em 18 ms para alcançar 50Hz.
Tempo de impulso Tempo de pausa
Ciclo de dispensação
Válvulas de jato Liquidyn P-Dot Series
24 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Configuração dos parâmetros (continuação)
Regulações aconselhadas
A tabela seguinte contém as regulações aconselhadas para ajudar a encontrar rapidamente as configurações ideais
do sistema adequados à sua aplicação. Devido à diversidade dos materiais que podem ser distribuídos, a validade
destes conselhos pode variar, mas servem para partilhar consigo a nossa experiência.
Objetivo
Pressão de
exercício
Regulação
Tucho
Pressão do fluido
Aquecedor
(Temperatura)
Diâmetro Orifício
do bico
Pontos menores Abaixo Abaixo Abaixo Abaixo Abaixo
Pontos maiores Acima Acima Acima Acima Acima
Evite satélites Abaixo Acima Abaixo Abaixo Acima
Evite resíduos no
bico
Acima Abaixo Abaixo Acima Não aplicável
Chave:
Abaixo = pressão ou temperatura de exercício inferior / apertar o parafuso / diâmetro inferior
Acima = pressão ou temperatura de exercício superior / desapertar o parafuso / diâmetro superior
Ação aconselhada para evitar a formação de gotas satélites
Regule simultaneamente a pressão de exercício e o parafuso de força, como abaixo ilustrado.
Objetivo Pressão de exercício Parafuso de força
Evite satélites Diminua 0,1 bar (1,5 psi) Desaperte 0,1 de volta (no sentido anti-
horário como abaixo ilustrado)
Ação aconselhada para evitar a formação de resíduos no bico
Regule simultaneamente a pressão de exercício e o parafuso de força, como abaixo ilustrado.
Objetivo Pressão de exercício Parafuso de força
Evite resíduos no bico Aumente 0,1 bar (1,5 psi) Aperte 0,1 de volta (sentido anti-horário
como acima ilustrado)
Pressão do fluido
A pressão do fluido deve ser definida com precisão para assegurar que o material seja fornecido com um volume
constante. Considere o seguinte quando definir a pressão do fluido:
• A pressão do fluido deve estar dentro das especificações de pressão dos tubos.
• O tubo de alimentação do fluido deve ser resistente aos produtos químicos.
• A pressão do fluido deve ser suficientemente alta para que o material saia pela abertura do bico.
• A pressão do fluido necessária varia dependendo do material, da sua viscosidade da temperatura ambiente.
• Diminuindo demasiado a pressão do fluido pode, em casos extremos, evitar a separação adequada do
depósito do bico.
• Evite variações de pressão. De notar que ocorre uma perda de pressão devido ao atrito à medida que o
material passa através dos componentes de distribuição do material.
Válvulas de jato Liquidyn P-Dot Series
25www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Regulação do tucho
A configuração do parafuso de força afeta o movimento vertical do tucho. O parafuso vem regulado de fábrica.
NOTAS:
• Uma regulação errada pode provocar uma paragem de distribuição da válvula.
• Para restabelecer a regulação de fábrica do parafuso de força, consulte “Restabelecimento da a configuração
de fábrica do parafuso de força” na página27.
• Para regular todas as válvulas num sistema de válvulas múltiplas na mesma configuração do parafuso de força
(necessária para a integridade do depósito), consulte “Regulação manual do parafuso de força para válvulas
múltiplas” na página28.
(1) Placa de
segurança
Parafuso de
força
Parafuso hexagonal (1)
M2,5 x 10
(2) (3)
Regulação do parafuso de força
1. Utilize uma chave hexagonal de 2,5 mm para retirar a placa de segurança (1).
2. Regule o parafuso de força Consulte a seguinte tabela de configurações.
Configurações
Desaperte (2)
no sentido anti-horário, como acima
ilustrado
• Reduz a força do movimento do tucho.
• Evita a formação de satélites.
• Incrementa ligeiramente o volume de distribuição.
Aperte (3)
no sentido horário, como acima ilustrado
• Incrementa a força do movimento do tucho.
• Melhora o corte do depósito.
• Diminui ligeiramente o volume de distribuição.
NOTA: As duas pontas do parafuso de força são as posições extremas:
• Totalmente aberto diminui a força o mais possível.
• Totalmente fechado impede a formação do depósito.
A configuração ideal é entre estas duas posições extremas, que só deve ser regulada uma vez seguindo
estas instruções.
