Apêndice B, Noções gerais interface válvula P-Dot
A Liquidyn P-Dot é uma válvula de jato de alta performance concebida para a microdosificação sem contacto
de fluidos de viscosidade média e alta, incluindo óleos, massas consistentes, colas, silicones, lacas, fundentes
e substâncias médicas e químicas. A válvula pode ser acionada usando um controlador Controller Liquidyn de
Nordson EFD ou diretamente pelo cliente através de uma entrada a 24V usando um controlador fornecido pelo
cliente ou um controlador lógico programável (PLC).
Controlo elétrico
A válvula é acionada por um sinal em onda quadrada (24 VCC). Como o tempo de impulso é regulado em 2 ms,
o tempo de abertura da válvula opera abaixo de 1 ms e fecha automaticamente após cada sinal de acionamento.
Muitos sistemas PLC usam saídas de transístor de alta performance adequadas para controlar a válvula
diretamente. A válvula é ligada eletricamente ao sistema de controlo pelo cabo de válvula M8 fornecido.
NOTA: Para dispensar continuamente a quantidade exata com cada disparo, o tempo de impulso deve ser de 2 ms
(± 5%). Observe o tempo de ciclo do PLC; se necessário, verifique o sinal com um osciloscópio.
Especificações elétricas
Artigo Especificação
Frequência máxima de funcionamento 150Hz
Tempo de impulso 2 ms
Tensão de alimentação 24 VCC, Compatível PLC
Consumo 0,5 Amp (pico 5,0 Amp)

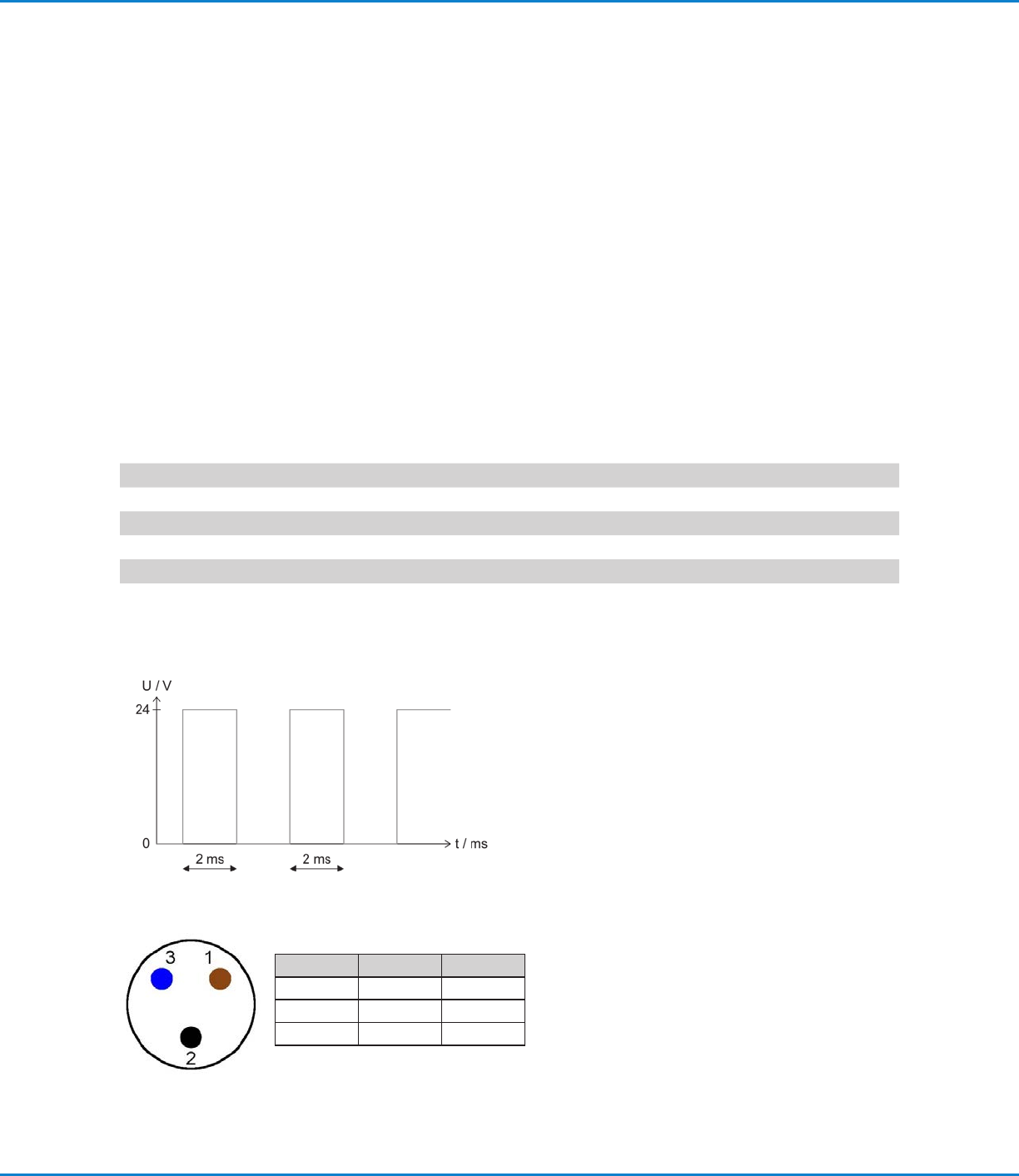

Oscilograma (Saída da válvula) para uma válvula Liquidyn P-Dot)
Posições dos pinos do cabo da válvula M8
Pino Cor Função
1 Castanho Nenhum
2 Preto Válvula (+)
3 Azul Válvula (-)
Válvulas de jato Liquidyn P-Dot Series
48 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Controlo do aquecedor do bico opcional
Pode ser instalado um aquecedor dos bicos na válvula em vez da porca de retenção. O aquecedor pode ser
controlado utilizando um controlador de temperatura separado (como o Liquidyn T10) ou pelo controlador
LiquidynV200.
Para utilizar outro método de controlo do aquecedor, aplica-se a seguinte informação:
• O aquecedor inclui uma bobina de aquecimento e um detetor de temperatura da resistência (RTD) platina
(PT100) de 100 ohm.
• O aquecedor pode ser acionado pela maior parte das unidades de controlo.
• O consumo de potência do aquecedor é de aproximadamente 1,3 Amps, com 24 VCC usada durante o
processo de aquecimento.
NOTA: A temperatura máxima do aquecedor é de 90°C (194°F). Para obter resultados uniformes de dosificação,
manter no mínimo o desvio do controlo (inferior a 3%).
Especificações do aquecedor do bico
Artigo Especificação
Tensão de alimentação 24 VCC
Consumo máximo de potência 1,3 Amp
Temperatura máxima do aquecedor do bico
90° C (194° F)
Apêndice B, Noções gerais interface válvula P-Dot
(continuação)
Posições dos pinos no cabo do aquecedor do bico
Pino Cor Função
1 Castanho Bobina de aquecimento
2 Branco Bobina de aquecimento
3 Branco Não atribuído
4 Preto RTD PT 100
5 Azul RTD PT 100
6 Branco Não atribuído
Ficha de 6 pinos
Ficha M5
Válvulas de jato Liquidyn P-Dot Series
49www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Apêndice B, Noções gerais interface válvula P-Dot
(continuação)
Controlo pneumático
Para obter bons resultados na dosificação, os parâmetros de processamento devem ser mantidos constantes. A
válvula tem duas conexões de pressão do ar (pressão de exercício e pressão do fluido) que devem estar sempre
fornecidas com pressão do ar.
O nível de pressão depende do respetivo processamento. Cada válvula deve ser ligada separadamente a uma
alimentação de ar contínua regulável, através de um regulador de pressão de precisão. Para manter a pressão de
exercício estável e constante, use um acumulador pneumático (pelo menos com volume de 0,4 litros).
Especificações da pressão de exercício
Para a pressão de exercício, ligue o tubo de 6 mm de diâmetro externo no conector de entrada do lado da válvula.
Artigo Especificação
Pressão de ar da entrada
2–5 bar (29–73 psi)
Especificações da pressão do fluido
Para a pressão do fluido, ligue um tubo de 4 ou 6 mm ao adaptador do corpo de seringa (só para instalações com
corpo de seringa).
Artigo Especificação
Intervalo de pressão do fluido 0,1–4,1 bar (1,5–60 psi)
Pressão máxima do fluido 100 bar (1450 psi)
CUIDADO
Assegure-se que os valores limite de pressão para o corpo de seringa e para os tubos de pressão do ar não sejam
superados.
NOTA: A Nordson EFD aconselha a instalação de um regulador de pressão de precisão com um máximo de
tolerância de controlo de 0,2%.
Opções de configuração da válvula
• O corpo do fluido pode ser montado noutras posições a 90 graus.
• O conector de pressão do ar de exercício pode ser montado no lado oposto da válvula.
• A centragem do cartucho standard de 10 cm
2
(1,6"
2
); 30 cm
2
(4,7"
2
) pode ser efetuada a pedido.
• A válvula pode ser fornecida sem centragem do cartucho, nesse caso é montado um conector da tubagem na
válvula.
• O material a dosificar pode ser fornecido através de tubagens em vez de um corpo de seringa. Esta tubagem é
ligada à válvula usando uma porca cega M8 x 1.
