Válvulas de jato Liquidyn P-Dot Series
37www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
7. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e segure na porca de retenção com a chave
de bocas de 6 mm, rodando no sentido horário.
Torque: 0,4–0,6 N•m (3,5–5,3 in-lb)
8. • Consulte “Montagem da válvula (Após a limpeza)” na
página34 para montar a válvula, depois reinstale a
válvula e restabeleça o funcionamento normal do sistema.
Manutenção (continuação)
Substituição do tucho (continuação)
Válvulas de jato Liquidyn P-Dot Series
38 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Peça Número
# Parte Descrição
7825002 Acionador Liquidyn P-Dot CT Apto para fluidos de viscosidade media e alta, com
frequências de dosificação ate um máximo de 150 Hz.
Peças de Substituição
Componentes da válvula
Consulte “Caraterísticas de funcionamento” na página13 para a localização destes componentes na válvula.
# Parte Descrição Material Artigo
7825033* Impulsor P-Dot 27L x 2.0D mm Aço
7825034 Porca para impulsionador P-Dot Aço
7826082 (embalagem de 5)
O-rings (entre o tucho e o corpo
do fluido)
Perlast
7826084 (embalagem de 5)
7826085 (embalagem de 50)
Viton
7825037* Corpo pneumático de aço Aço inoxidável 303
7825008 Bloco de drenagem Aço inoxidável 303
7825182
Cabo da válvula de 2,5 m (8,2ft)
M8
n/a
*Estão disponíveis outras seleções. Contacte o seu especialista de aplicação da Nordson EFD para informações.
Válvulas de jato Liquidyn P-Dot Series
39www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

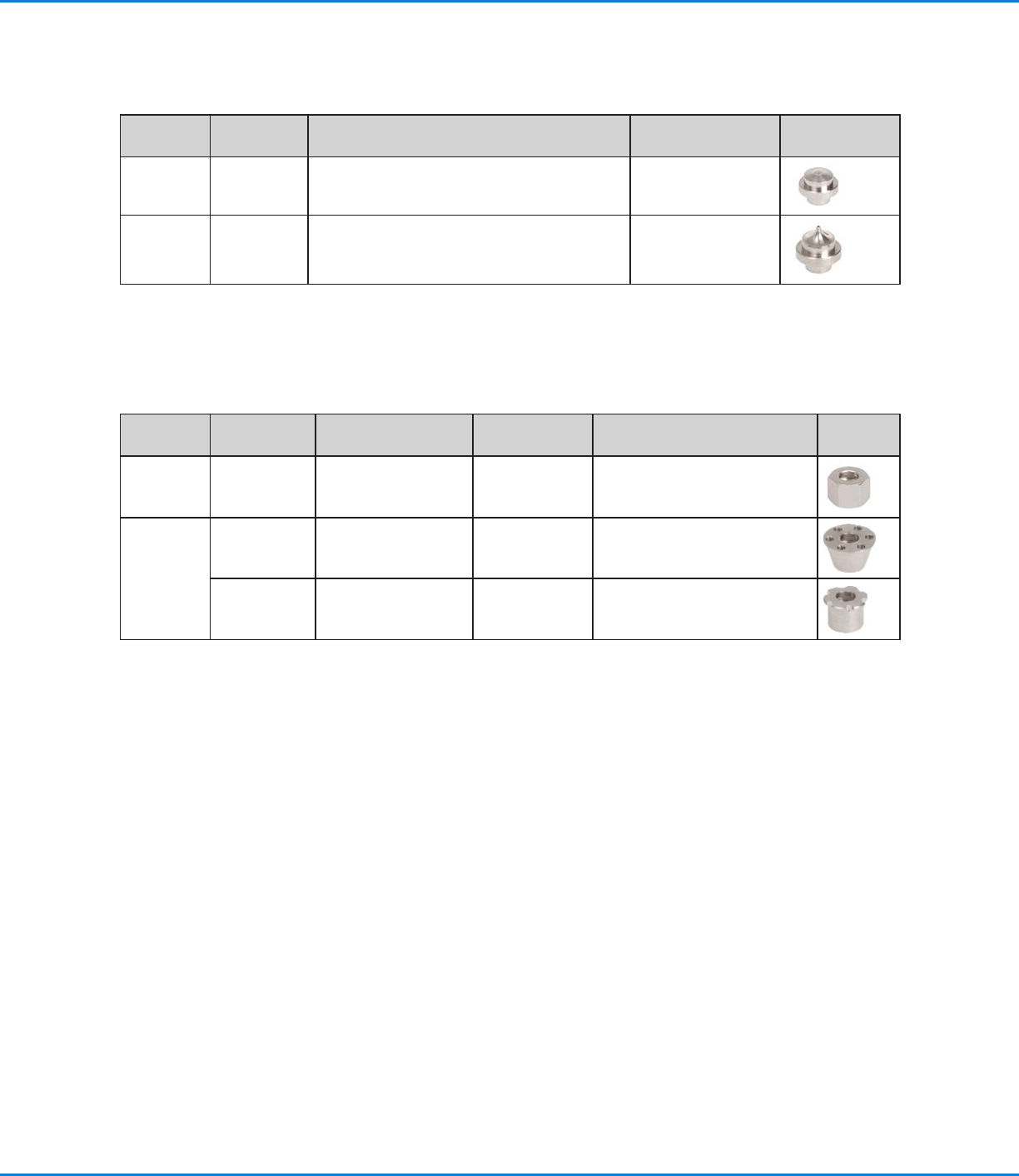

Peças de substituição (continuação)
Bicos e porcas de retenção dos bicos
Tipo de
Bico
# Parte Descrição Material Artigo
Achatado 7825063* Bico plano de aço, 150 μm Aço inoxidável 303
Agulha 7825075* Bico da agulha de aço, 150 μm Aço inoxidável 303
*Existem disponíveis muitos tipos e tamanhos de bicos. Contacte o seu especialista de aplicação da Nordson EFD
para informações.
A porca de retenção fixa o bico na válvula. A escolha da porca de retenção depende do tipo de bico e se está ou
não instalado um aquecedor do bico. Contacte o seu especialista de aplicação da Nordson EFD para informações.
Tipo de
Bico
# Parte Descrição Material Compatible Artigo
Sem
aquecedor
7825042*
Porca da tampa
hexagonal
Aço inoxidável
Para todos os bicos achatados
e de agulha de aço
Com
aquecedor
7825051*
Porca de retenção
em aço inoxidável
Aço inoxidável
Para o aquecedor de bico
standard (compatível com
todos os tipos de bico)
7825047*
Porca de retenção
em aço inoxidável
Aço inoxidável
Para o aquecedor de bico
pequeno (compatível com
todos os tipos de bico)
*Estão disponíveis outras seleções. Contacte o seu especialista de aplicação da Nordson EFD para informações.
