Válvulas de jato Liquidyn P-Dot Series
19www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

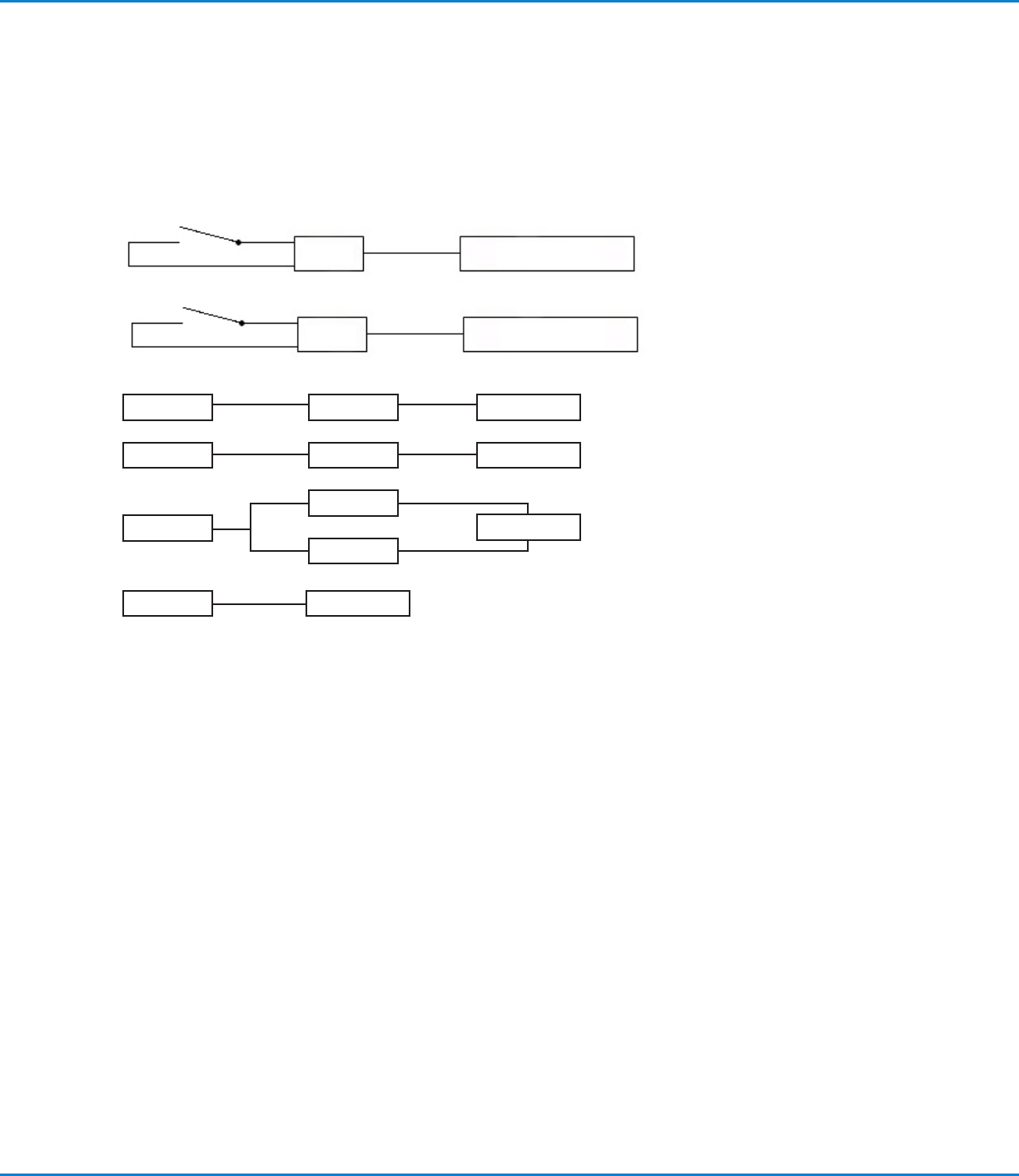

Ligação dos cabos
Conecte o cabo da válvula M8 e outros cabos de comunicação de acordo com o seu sistema para controlar o
funcionamento da válvula. O diagrama abaixo mostra algumas configurações típicas de controlo do sistema.
NOTA: A válvula é acionada por um sinal em onda quadrada (24 VCC). Como o tempo de impulso é regulado
em 2 ms, o tempo de abertura da válvula opera abaixo de 1 ms e fecha automaticamente após cada sinal de
acionamento. Muitos sistemas PLC usam saídas de transístor de alta performance adequadas para controlar a
válvula diretamente. A válvula é ligada eletricamente ao sistema de controlo pelo cabo de válvula M8 fornecido.
PLC
PLC
PLC
V10 P-Dot
V10
V200
V10
T10
PLC
P-Dot
P-Dot
P-Dot
P-Dot
Chave:
T10 = controlador do aquecedor Liquidyn T10 ou T20
V10 = controlador Liquidyn V10, V10M, V10D ou M10D
V200 = controlador Liquidyn V200
PLC = Controlador de alto nível
V200 P-Dot
NOTA: É possível o acionamento direto da válvula por PLC. Porém, os tempos
de acionamento ou os tempos de ciclo, respetivamente, devem ser abaixo
de 1 ms. Para mais informações, contacte o seu especialista de aplicação da
Nordson EFD ou o fabricante do PLC.
Válvulas de jato Liquidyn P-Dot Series
20 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Ligação da alimentação de ar
Para obter bons resultados na dosificação, os parâmetros de processamento devem ser mantidos constantes. A
válvula tem duas conexões de pressão do ar (pressão de exercício e pressão do fluido) que devem estar sempre
fornecidas com pressão do ar.
O nível de pressão depende do respetivo processamento. Cada válvula deve ser ligada separadamente a uma
alimentação de ar contínua regulável, através de um regulador de pressão de precisão. Para manter a pressão de
exercício estável e constante, use um acumulador pneumático (pelo menos com volume de 0,4 litros).
Para ver um diagrama das ligações de alimentação do ar, consulte “Exemplo de instalação” na página21.
CUIDADO
Assegure-se que os valores limite de pressão para o corpo de seringa e para os tubos de pressão do ar não sejam
superados.
1. Para a pressão de exercício, ligue o tubo de 6 mm de diâmetro externo no conector de entrada do lado da
válvula.
2. Para a pressão do fluido, ligue um tubo de 4 ou 6 mm ao adaptador do corpo de seringa (só para instalações
com corpo de seringa).
NOTA: A Nordson EFD aconselha a instalação de um regulador de pressão de precisão com um máximo de
tolerância de controlo de 0,2% e um limite de pressão de 0–8 bar (0–116 psi).
Entrada de ar (pressão de
exercício)
Entrada do ar
(pressão do fluido;
ilustrada a instalação do
corpo de seringa)
Válvulas de jato Liquidyn P-Dot Series
21www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Exemplo de instalação
Artigo Descrição
Conexões pneumáticas
• Tubo do ar comprimido, 6 mm de diâmetro externo
• Ar comprimido seco, filtrado e isento de óleo
• Grau do filtro: 40 µm
• Controlado por um regulador de pressão de precisão
• Limite de pressão de serviço: 2–5 bar (29–73 psi)
Conexão do fluido
• Usando uma alimentação do corpo de seringa: Acessórios do corpo de seringa
com tubo de ar comprimido de 4 mm
• Usando uma alimentação por tubo: Conector do tubo com tubo do fluido
• Limite da pressão do fluido: 100 bar (1450 psi)
Conexões elétricas
• Fornecido cabo de válvula M8 da válvula ao controlador da válvula ou controlador
de alto nível, como um PLC
• Alimentação 24 VCC
• Consumo de potência: 0,5 Amp (pico de 5,0 Amp)
Opcional
• Aquecedor do bico (controlado por uma unidade de controlo da temperatura)
• Equipamento de processamento (como uma barreira laser para reconhecimento do
ponto ou uma estação de limpeza dos bicos)
Diagrama de conexão da válvula Liquidyn P-Dot
Conexão do tubo
Conexão do corpo
da seringa
Tubo do fluido
Reservatório
do fluido
Controlador de alto
nível (por ex.: PLC)
Cabo da válvula
A conexão depende do método de alimentação do material
Tubo de alimentação do ar de 4 mm
Pressão do fluido
Regulador de
pressão de
precisão
Regulador de
pressão de
precisão
Fonte de pressão do ar
Acumulador de
pressão (pelo
menos 0,4 litros)
Pressão de exercício
Tubo de alimentação do ar de 6 mm
