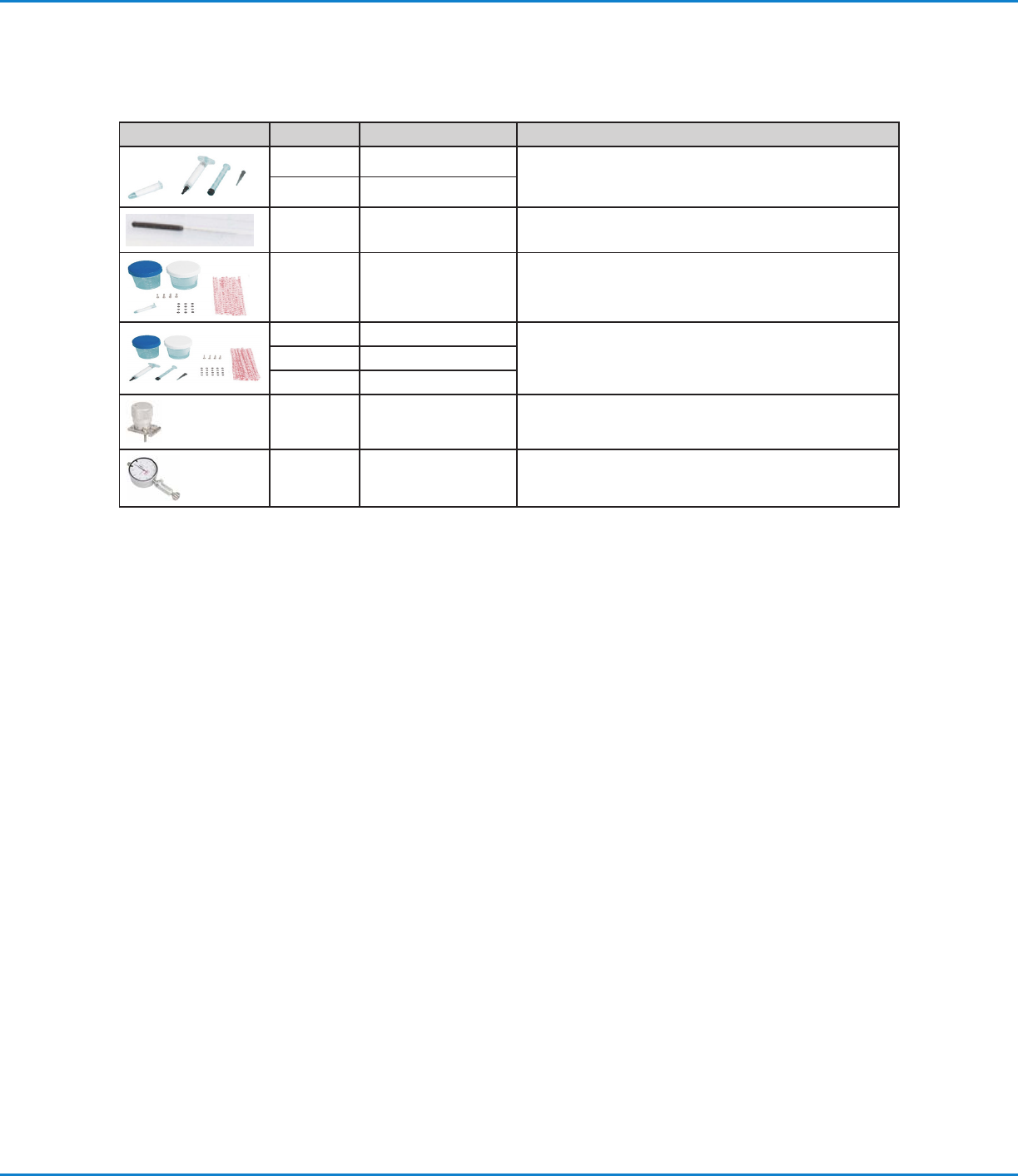

Ferramentas consumíveis
Artigo # Parte Tamanho / Material Descrição
7825262 1,5 g
Massa consistente de barreira para O-rings
7825263 5,0 g
7825205 0,12 mm Sonda de limpeza do bico
7825192 NBR
Kit de limpeza standard (a encomendar em função do
tipo de O-ring)
7825198 EPDM
Kit de limpeza avançado (a encomendar em função do
tipo de O-ring)
7825195 Perlast
7825197 Viton
7825012 n/a
Chave dinamómetro para a regulação do parafuso de
força do tucho
7825215 n/a
Ferramenta do sistema de medição para a regulação
do parafuso de força do tucho
Accesorios (continuação)
Válvulas de jato Liquidyn P-Dot Series
45www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Dados técnicos

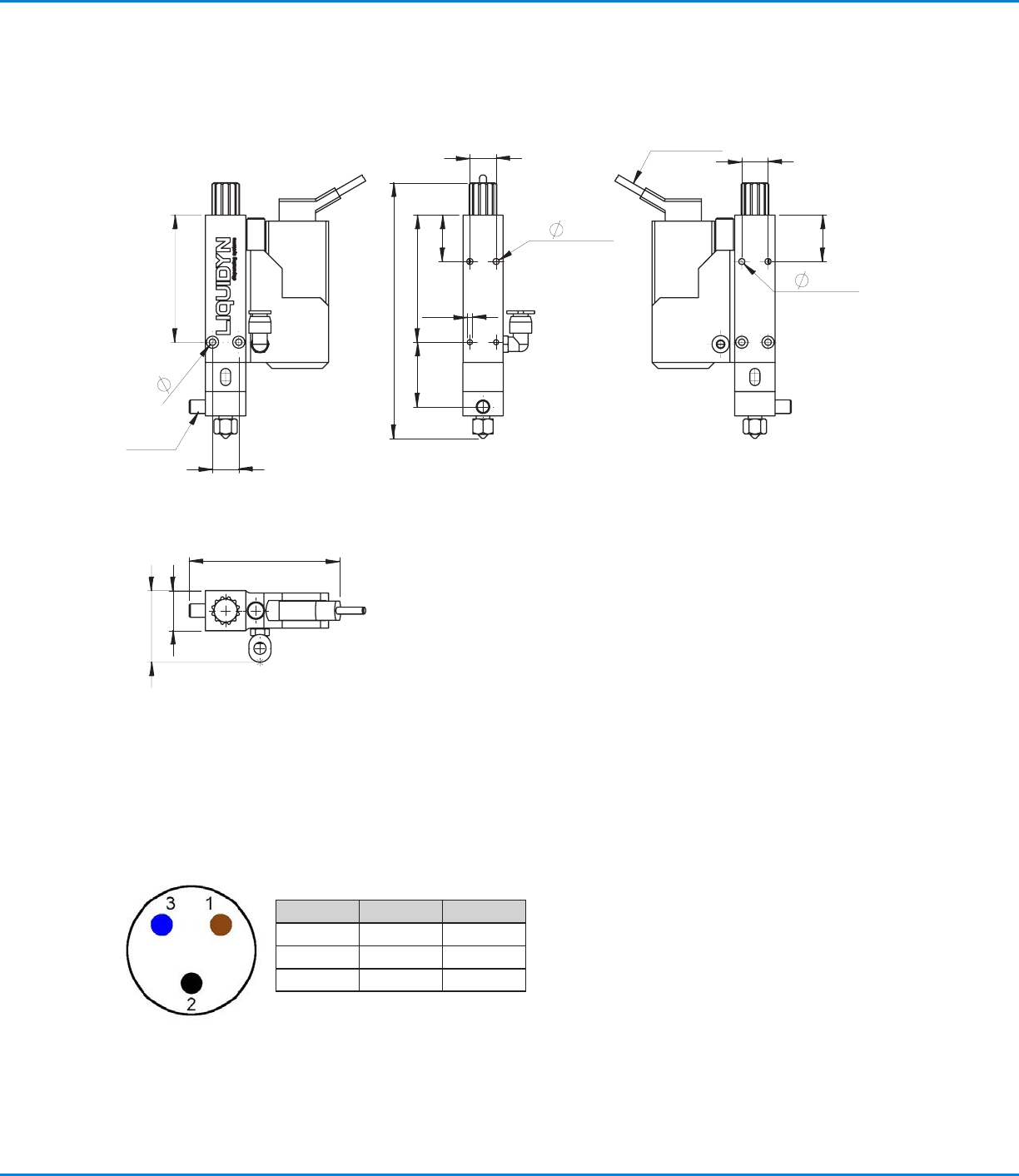

Dimensões
Posições dos pinos do cabo da válvula M8
Pino Cor Função
1 Castanho Nenhum
2 Preto Válvula (+)
3 Azul Válvula (-)
13 mm (0,5")
63 mm (2, 5")
3,2
127 mm (5,0")
32 mm (1,3")
3 H7
24 VDC
23 mm (0,9")
23 mm (0,9")
75 mm (3,0")
35,5 mm (1,4")
63 mm (2,5")
13 mm (0,5")
13 mm (0,5")
M8 x 1
19,8 mm ("0,77)
M3
3 H7
Válvulas de jato Liquidyn P-Dot Series
46 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Apêndice A, Acerca da dosificação sem contato
O modo como o sistema de válvula de microdosificação funciona para a dosificação sem contacto de
microdepósitos de fluido é semelhante ao modo como funciona o sistema a jato de tinta. Em ambos os sistemas,
forma-se um depósito com uma cabeça esférica e um filamento fino (muito parecido com um girino). O tamanho
varia com o material a dosificar, o processamento e a configuração da válvula.
Como o depósito é espremido (ou esguichado) pela abertura do bico, o filamento estreito estrangula por falta de
alimentação de fluido, a tensão superficial e também o movimento contínuo do depósito, até que finalmente o
depósito se separa da abertura do bico. O filamento que sobressai da cabeça esférica do depósito é absorvido pela
cabeça ou separada formando uma cabeça mais pequena (por vezes muitas mais). Isso depende das propriedades
reológicas do fluido. Com fluxos de ar baixos ou em condições depósito assimétrico, pode cair uma cabeça mais
pequena no substrato junto á cabeça principal, criando gotas satélites. O filamento fino formado na saída do bico
recua para o bico devido à tensão da superfície e permanece na saída do bico. Este resíduo na saída do bico pode
ter uma influência negativa nas propriedades de dosificação da válvula.
A formação de gotas satélite e/ou a contaminação do bico podem ser reduzidas ou eliminadas usando a
configuração correta de dosificação.
Materiais de viscosidade baixa
Tente o seguinte para reduzir ou eliminar a formação de gotas satélite: Reduza a pressão fornecida ao material
reduzindo a pressão do fluido e a pressão de exercício, e também regulando o tucho. Consulte “Regulação do
tucho” na página25.
NOTA: Normalmente a contaminação do bico é menor com materiais de viscosidade baixa, porque a gota seguinte
remove o resíduo da saída do bico.
Materiais de viscosidade alta
Com os materiais de viscosidade alta, o filamento fino que recua para o bico, e a consequente contaminação
do bico, pode influir negativamente no processo de dosificação. Tente o seguinte para reduzir ou eliminar a
contaminação do bico:
• Aumente a força fornecida. A força depende da pressão de exercício e da pré-tensão do tucho da válvula. O
aumento da força pode ter um efeito positivo nas propriedades aplicação do depósito e portanto incrementa a
fiabilidade do processamento. Consulte “Regulação do tucho” na página25.
• Aqueça o material a dosificar para reduzir a viscosidade. Isso é especialmente eficaz para materiais altamente
viscosos. Em muitos casos a fiabilidade do processo de dosificação de materiais altamente viscosos aumenta
com a diminuição da viscosidade. O aquecimento do material pode ser efetuado instalando um aquecedor do
bico. Consultar “Instalar um aquecedor do bico (Opcional)” na página17.
NOTA: Geralmente, a viscosidade reduz-se a metade por cada incremento de temperatura de 10 Kelvin. As
exceções são os óleos e massas consistentes de silicone, apesar de a elevação da temperatura destes materiais
possa levar a um melhoramento.
Tamanho do depósito
O volume de depósito dosificado depende dos parâmetros seguintes:
• Secção transversal da válvula
• Pressão de exercício
• Pressão do fluido
• Posição do parafuso de força.
O tamanho de depósito mais pequeno possível está sujeito a limites físicos. Quanto menor for o depósito, maior
será a tensão superficial em relação à sua massa. Portanto, a quantidade de energia necessária para o lançamento
de um depósito aumenta significativamente em relação à sua massa. A um certo ponto, será fisicamente impossível
transferir a energia desejada para o material dosificado, especialmente na dosificação de materiais altamente
viscosos.
