Válvulas de jato Liquidyn P-Dot Series
4 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Peça Número .................................................................................................................................................................38
Peças de Substituição ..................................................................................................................................................38
Componentes da válvula ...........................................................................................................................................38
Bicos e porcas de retenção dos bicos ......................................................................................................................39
Corpos de seringa e acessórios ................................................................................................................................40
Componentes das tubagens de alimentação de material .........................................................................................41
Conectores dos tubos em aço ...............................................................................................................................41
Tubagem ................................................................................................................................................................41
Accesorios .....................................................................................................................................................................41
Componentes de montagem rápida da válvula .........................................................................................................41
Aquecedores do bico ................................................................................................................................................42
Kits de aquecedor de bico .....................................................................................................................................43
Cabos do aquecedor .............................................................................................................................................43
O-rings do aquecedor do bico ...............................................................................................................................43
Chave do aquecedor ..............................................................................................................................................43
Ferramentas consumíveis ..........................................................................................................................................44
Dados técnicos .............................................................................................................................................................45
Dimensões .................................................................................................................................................................45
Posições dos pinos do cabo da válvula M8 ..............................................................................................................45
Apêndice A, Acerca da dosificação sem contato .........................................................................................................46
Apêndice B, Noções gerais interface válvula P-Dot .....................................................................................................47
Controlo elétrico ........................................................................................................................................................47
Controlo do aquecedor do bico opcional ..................................................................................................................48
Controlo pneumático .................................................................................................................................................49
Opções de configuração da válvula ..........................................................................................................................49
Índice (continuação)
Válvulas de jato Liquidyn P-Dot Series
5www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Introdução
A Liquidyn P-Dot é uma válvula de jato de alta performance concebida
para a microdosificação sem contacto de fluidos de viscosidade média
e alta, incluindo óleos, massas consistentes, colas, silicones, lacas,
fundentes e substâncias médicas e químicas.
Velocidade da válvula e Dimensão do depósito
A válvula pode produzir microdepósitos de 0,3 a 5,0 mm com
frequência de dosificação até 150Hz, para processos de produção
mais rápidos. Normalmente, a distância entre a válvula e o substrato é
de 2 a 10 mm.
Componentes modulares, permutáveis
Como os componentes de transporte do material estão separados do
atuador, os bicos de dosificação podem ser trocados com facilidade
e rapidez. O design permutável também torna a mudança de tipo de
material e de componentes, rápida e fácil.
A válvula Liquidyn P-Dot é configurável. Estão disponíveis muitas
opções de componentes de alimentação de material e de vedação,
e pode ser instalado um aquecedor do bico opcional para aquecer o
material no bico.
Como funciona a válvula
A válvula Liquidyn P-Dot é acionada eletropneumaticamente com
baixa tensão, sinal de impulso de 2 ms. O tucho de distribuição
mantém-se aberto até terminar o sinal de acionamento. Normalmente
a válvula está fechada (NC) quando está em pausa, reduzindo assim a
possibilidade de libertação indesejável de fluido quando se desliga.
Como é controlada a válvula
A válvula pode ser acionada usando um controlador Controller Liquidyn
de Nordson EFD ou diretamente pelo cliente através de uma entrada a
24V usando um controlador fornecido pelo cliente ou um controlador
lógico programável (PLC).

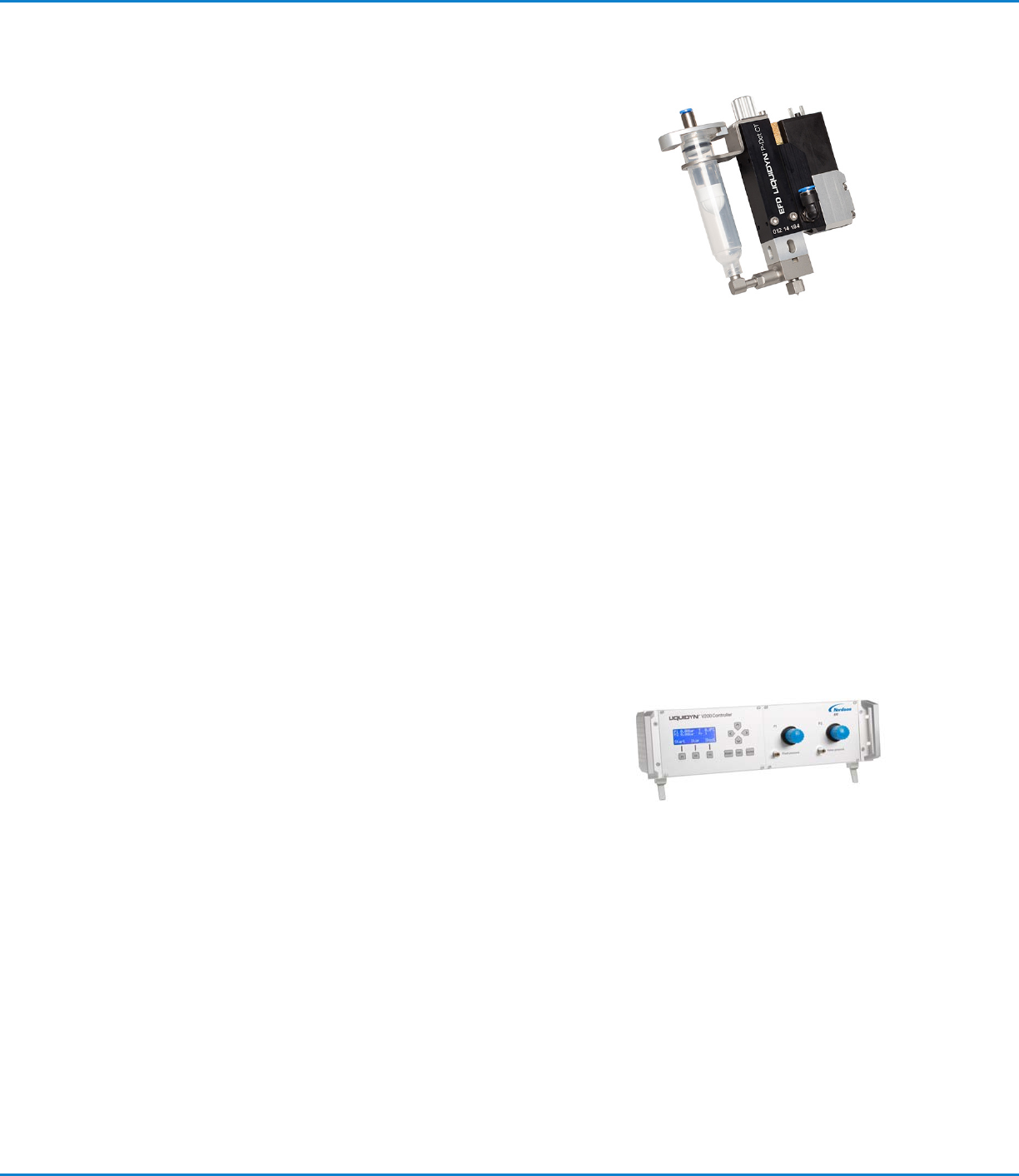

Válvula de microdosificação Liquidyn P-Dot
com alimentação de material por corpo de
seringa
O controlador Liquidyn V200 pode ser
utilizado para controlar o funcionamento da
válvula Liquidyn P-Dot
Válvulas de jato Liquidyn P-Dot Series
6 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Declaração de segurança dos produtos Nordson EFD
A mensagem de segurança seguinte tem um nível de perigo de ATENÇÃO.
O seu desrespeito pode provocar ferimentos graves ou mesmo a morte.
ATENÇÃO
A seguinte mensagem de segurança tem um nível alto de perigosidade CUIDADO.
O incumprimento pode resultar em ferimentos leves ou moderados.
CUIDADO
LER O MANUAL
Leia o manual para uma utilização correta deste equipamento. Siga atentamente todas as instruções
de segurança. As advertências, avisos e instruções específicas das atividades e do equipamento
encontram-se na documentação do respetivo equipamento. Assegure-se que essas instruções
e todos os outros documentos do equipamento estão acessíveis às pessoas que trabalham ou
efetuam a manutenção no mesmo.
CHOQUE ELÉTRICO
Risco de choque elétrico. Desconecte a corrente antes de remover a tampa e/ou desconecte,
feche e marque os interruptores antes de dar funcionamento ao equipamento elétrico. Se apanhar
um choque, por muito leve que seja, desligue todo o equipamento imediatamente. Não ligue o
equipamento até que o problema seja identificado e corrigido.
PRESSÃO MÁXIMA DO AR
Salvo disposição em contrário no manual do produto, a pressão máxima de entrada de ar é de
7,0 bar (100 psi). Pressão de entrada de ar excessiva pode danificar o equipamento. a pressão de
entrada de ar está destinada a ser aplicada por meio de um regulador de pressão de ar externa
nominal de 0–7,0 bar (0–100 psi).
ESVAZIAR A PRESSÃO
Liberar a pressão hidráulica e pneumática antes da abertura, ajuste a manutenção pressurizada dos
sistemas ou componentes.
QUEIMADURAS
Superfícies quentes! Evite o contacto com as superfícies de metal quentes dos componentes da
válvula. Se não for possível evitar o contacto, use luvas e roupa de proteção contra o calor quando
trabalha junto de equipamentos aquecidos. Se não conseguir evitar o contacto com as superfícies
metálicas quentes poderá sofrer queimaduras.
