Válvulas de jato Liquidyn P-Dot Series
34 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

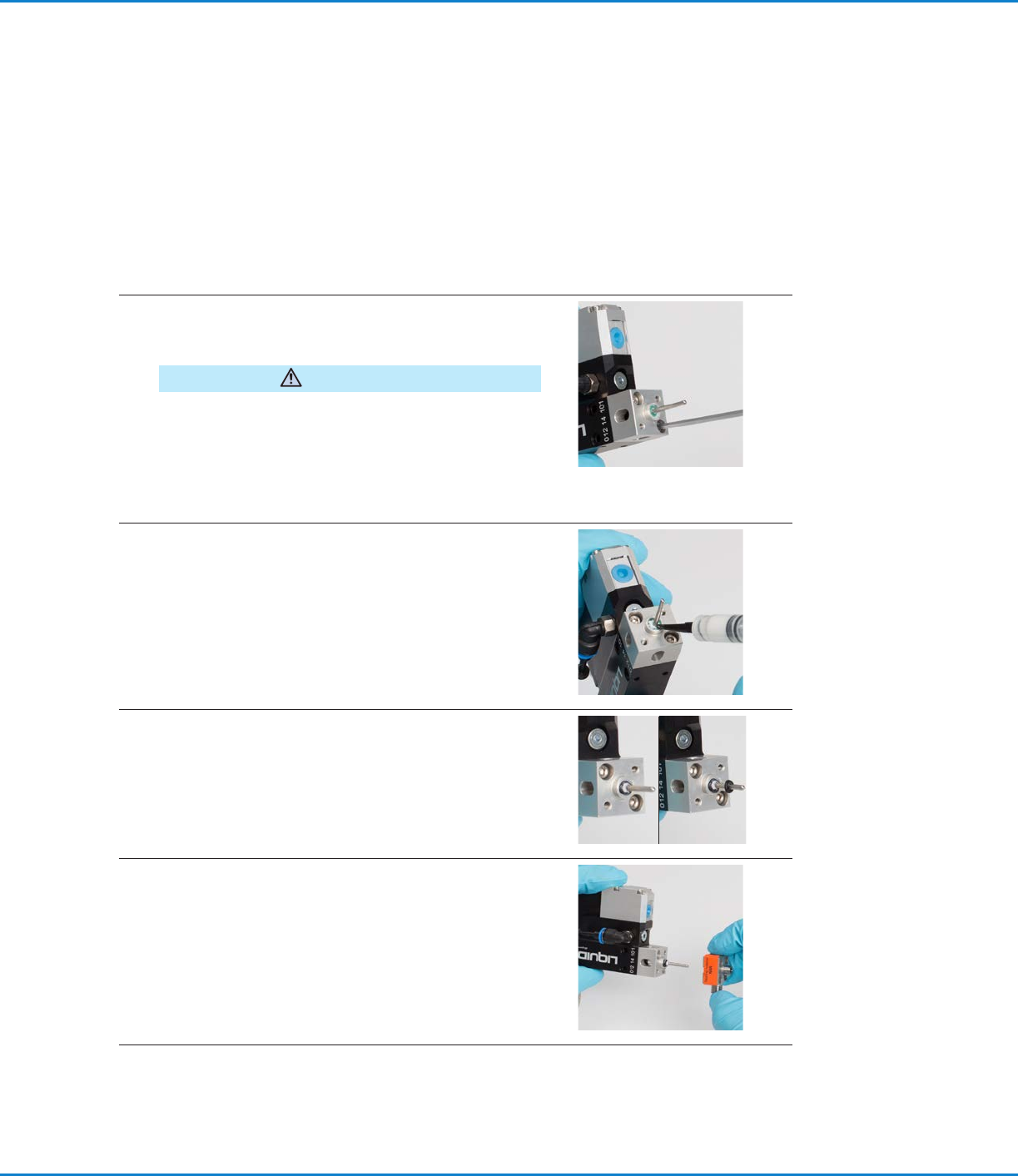

Montagem da válvula (Após a limpeza)
Siga estes passos para montar a válvula depois da limpeza. Irá necessitar dos seguintes artigos:
• Chave hexagonal, tamanho 10
• Chave hexagonal, tamanho 2,5
• Bico
• Porca de retenção do bico
• Juntas tóricas e barreira de graxa
• Palito de madeira
• Opcional: chave do aquecedor (se instalar um aquecedor do bico)
NOTA: As instruções deste manual referem-se a uma válvula com corpo de seringa.
1. • Coloque o bloco de drenagem no corpo da válvula, com a
orientação correta.
CUIDADO
Não sujeite o tucho da válvula a forças laterais.
• Fixe o bloco de drenagem com os dois parafusos
previamente retirados.
• Assegure-se que as cabeças dos parafusos desapareçam
dentro dos orifícios.
2. • Utilizando um palito de madeira, aplique uma pequena
quantidade de massa consistente de barreira (Barriereta
L55/2) na base do tucho e distribua-a no bordo.
NOTA: Quando se dosifica cola instantânea
(cianoacrilatos), a Nordson EFD aconselha o uso de geleia
de petróleo como massa consistente barreira. Contacte
a Nordson EFD para conselhos acerca da dosificação de
cianoacrilatos.
3. • Instale um O-ring novo (material standard: NBR) no tucho
e pressione o O-ring no bordo com massa consistente.
• Dosifique uniformemente a massa consistente de modo a
cobrir toda a superfície de vedação do O-ring.
• Instale um segundo O-ring (sem massa consistente) no
tucho, por cima do primeiro O-ring.
4. • Monte o corpo de fluido inicial com precisão acima do
tucho sem o inclinar.
Continua na página seguinte
Manutenção (continuação)
Válvulas de jato Liquidyn P-Dot Series
35www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Manutenção (continuação)
Montagem da válvula (Após a limpeza) (continuação)
5. • Aperte os parafusos do corpo do fluido (2x) de modo
cruzado.
Torque: 0,8 N•m (5,9 ft-lb) máximo
6. • Instale o bico.
7. • Fixe o bico com a porca de retenção.
NOTA: O bico só está ligeiramente seguro pelo aquecedor
do bico. O bico é fixado definitivamente pela porca de
retenção.
8. (Só nas instalações com corpo de seringa)
• Enrosque ligeiramente à mão o adaptador Luer lock no
corpo do fluido.
• Coloque o adaptador Luer lock com um ângulo de 15° na
sua posição final e depois aperte a porca com uma chave
de modo que o adaptador fique alinhado com o eixo da
válvula.
Torque: 5 N•m (3,7 ft-lb) máximo
• Opcional: Instale o conector do tubo.
~15°
9. • (Só instalações com corpo de seringa) Instale o corpo de
seringa e o adaptador do corpo de seringa.
• Monte a válvula e restabeleça o funcionamento normal do
sistema.
Válvulas de jato Liquidyn P-Dot Series
36 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Substituição do tucho
Siga estas operações para substituir o tucho. Irá necessitar dos seguintes artigos:
• Substituição do tucho
• Massa consistente de barreira
• Chave de bocas, 3 mm (fornecida)
• Chave de bocas de 6 mm (fornecida)
1. • Consulte “Desmontagem da válvula” na página31 e
execute todos os passos de desmontagem da válvula.
Regresse aqui para continuar.
2.
• Retire o tucho do seu lugar puxando a porca de retenção
do tucho o suficiente para permitir a colocação da chave
de bocas de 3,5 mm na haste do pistão.
3. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e desaperte a porca de retenção com a chave
de bocas de 6 mm, rodando no sentido anti-horário.
4. • Retire a porca de retenção (incluindo o tucho)
manualmente.
5. • Introduza o tucho novo/limpo na porca de retenção.
6. • Se a válvula for utilizada para distribuir colas, aplique uma
pequena quantidade de massa consistente de barreira
nas roscas da haste do pistão para evitar que a porca
de retenção fique colada à haste do pistão durante a
distribuição.
• Enrosque a porca de retenção e o tucho na haste do
pistão, manualmente.
NOTA: Quando rodar a haste do pistão, assegure-se que
o tucho está alinhado ao centro.
Continua na página seguinte
