Válvulas de jato Liquidyn P-Dot Series
28 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Métodos de regulação do tucho (continuação)
Regulação manual do parafuso de força para válvulas múltiplas
Irá necessitar dos seguintes artigos:
• Chave de bocas, 10 mm
• Chave hexagonal, 2 mm
• Opcional: Chave do aquecedor
Se a sua aplicação requer que várias válvulas num sistema de válvulas múltiplas, produza os mesmos resultados de
distribuição, todos os parâmetros de distribuição (pressão do fluido, pressão de exercício, regulação do tucho e, se
aplicável, a temperatura) devem estar nos mesmos valores.
A pressão do fluido, a pressão de exercício e a temperatura (se aplicável) podem ser facilmente reguladas com
o controlador Liquidyn V200. Porém, a regulação do tucho varia de válvula para válvula devido a tolerâncias
inevitáveis nas peças. O modo melhor para regular o tucho é usar a ferramenta dinamómetro, a qual permite definir
a mesma regulação do tucho para cada válvula. Também pode regular o tucho manualmente procedendo do modo
seguinte.
Antes de regular o tucho manualmente em todas as válvulas, deve determinar a regulação do tucho da válvula na
qual se obtiveram os resultados desejados de distribuição desejados.
NOTA: Consulte “Ferramentas consumíveis” na página44 para o número da ferramenta do sistema de medição e
chave dinamómetro.
1. • Desligue todos os cabos e tubos da válvula.
• Retire a válvula da máquina.
• Retire a placa de segurança.

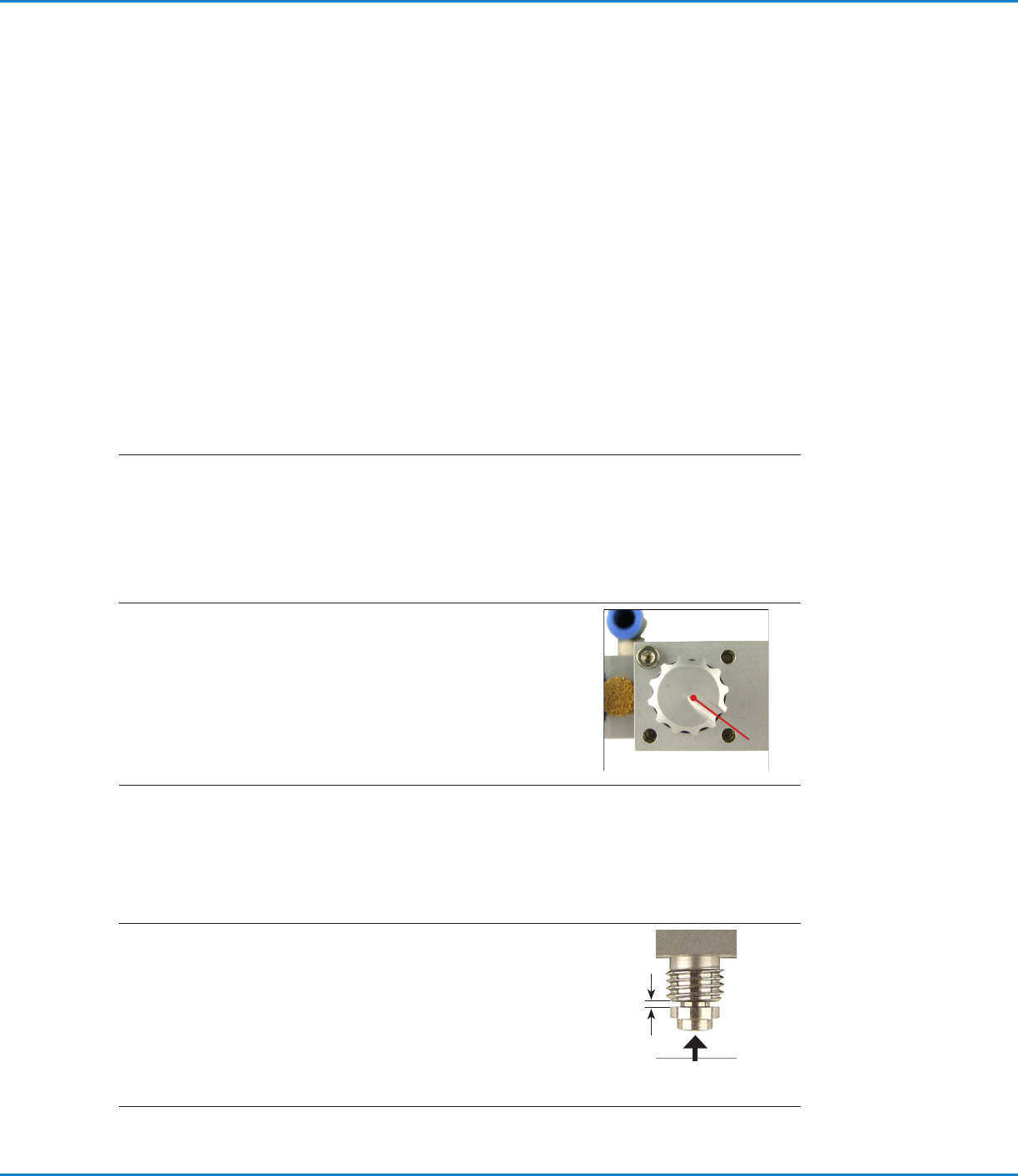

2.
• Marque a posição do parafuso regulado.
3. • Retire a porca de retenção (ou elemento aquecedor) da
válvula.
NOTA: Se estiver instalado um aquecedor, use a chave
do aquecedor para retirar a porca de retenção do bico.
NOTA: O bico é segurado pela porca de retenção, por
isso tenha muita atenção para não afrouxar o bico.
4. Defina a posição de zero do bico:
• Coloque o bico na ponta do tucho e empurre
delicadamente com o dedo contra o bico.
• Agora, entre o bico e a rosca do corpo do fluido deve
haver uma folga (“x”). Se não houver nenhuma folga,
aperte o parafuso de força até obtê-la.
Empurre
delicadamente.
X
Continua na página seguinte
Válvulas de jato Liquidyn P-Dot Series
29www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
5. • Desaperte o parafuso de força enquanto empurra contra
o bico até que o bico toque na frente da rosca do fluido.
Agora obteve-se a posição de zero.
0
6. • Determine quantas voltas/cliques se deu ao manípulo
desde a posição marcada (passo 2) e memorize o
número.
Neste exemplo: 5/8 voltas ou 7,5 cliques.
6
2
1
5
4
3
7
7. • Aperte o parafuso de força pelo número de voltas/cliques
determinados até alcançar a posição marcada.
8.
• Monte a placa de segurança e a porca de retenção (ou o
elemento aquecedor) e reinstale a válvula.
9.
• Repita o número identificado de voltas/cliques em todas
as válvulas.
NOTA: Defina sempre a posição de zero do bico antes
de apertar o parafuso de força no número identificado de
voltas/cliques.
Métodos de regulação do tucho (continuação)
Regulação manual do parafuso de força para válvulas múltiplas (continuação)
Válvulas de jato Liquidyn P-Dot Series
30 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Manutenção
Execute regularmente a manutenção da sua válvula de microdistribuição. Uma manutenção regular evitará
reparações custosas e é uma condição essencial para a duração da vida útil da válvula. As válvulas Nordson EFD
foram concebidas para terem uma manutenção facilitada. Todas as partes de transporte do material podem ser
retiradas, limpas e mantidas pelo cliente.
NOTA: O cliente só deverá efetuar a manutenção dos componentes de transporte do material. Para qualquer
manutenção que não esteja relacionada com os componentes de transporte do material, contacte o seu
representante da Nordson EFD.
Manutenção programada aconselhada
Os intervalos de limpeza e de manutenção variam em função das condições de exercício (frequência de
dosificação, frequência de utilização, material de dosificação, etc.). A tabela seguinte contém apenas
recomendações.
Variável Limpeza semanal da válvula
Limpeza diária da válvula (ou no final do
tempo de utilização)
Frequência de
dosificação
Menos de 20Hz Mais de 20Hz
Material de dosificação
• Óleo
• Massa consistente
• Cola UV
• Dispersores
• Colas reativas
• Epóxis
NOTA: A eficiência de vedação dos O-rings do tucho pode ser comprometida se os intervalos de substituição forem
demasiado prolongados (provocando desgaste ou danificando os O-rings). O-rings gastos ou estragados podem
permitir que o material de dosificação entre no sistema de transmissão, comprometendo assim o funcionamento da
válvula.
Limpeza da Válvula
Irá necessitar dos seguintes artigos:
• Vestuário de proteção
• Chave de bocas, 10 mm
• Chave hexagonal, 2 mm
• Palito
• Material de limpeza
• Recipiente
• Ar comprimido
• Pano que não largue fios
• Opcional: Banho ultrassons
• Opcional: Microscópio
CUIDADO
• Antes da substituição de qualquer componente ou trabalho de manutenção, descarregue a pressão do ar dos
depósitos de fluido e desligue o controlo do aquecedor (se aplicável).
• Desligue o sistema da alimentação antes de iniciar os trabalhos nos componentes do sistema elétrico ou
eletrónico ou de abrir o quadro das aparelhagens elétricas.
• Desligue a ficha da alimentação principal para isolar o sistema da alimentação elétrica. Verifique o efetivo
isolamento da alimentação elétrica utilizando instrumentos de medição adequados. Só efetue os trabalhos de
manutenção no sistema se esse estiver devidamente isolado da alimentação elétrica.
• Use equipamento de proteção individual adequado, incluindo, mas não só, luvas, óculos de segurança e
proteção da respiração.
• Desligue a alimentação de ar comprimido antes de desligar o sistema das conexões pneumáticas.
• Leia e compreenda as SDS do material de dosificação e o risco de perigos para a saúde associados de
modo que possam ser tomadas as medidas de segurança adequadas para o manuseamento do material de
dosificação.
