Válvulas de jato Liquidyn P-Dot Series
31www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

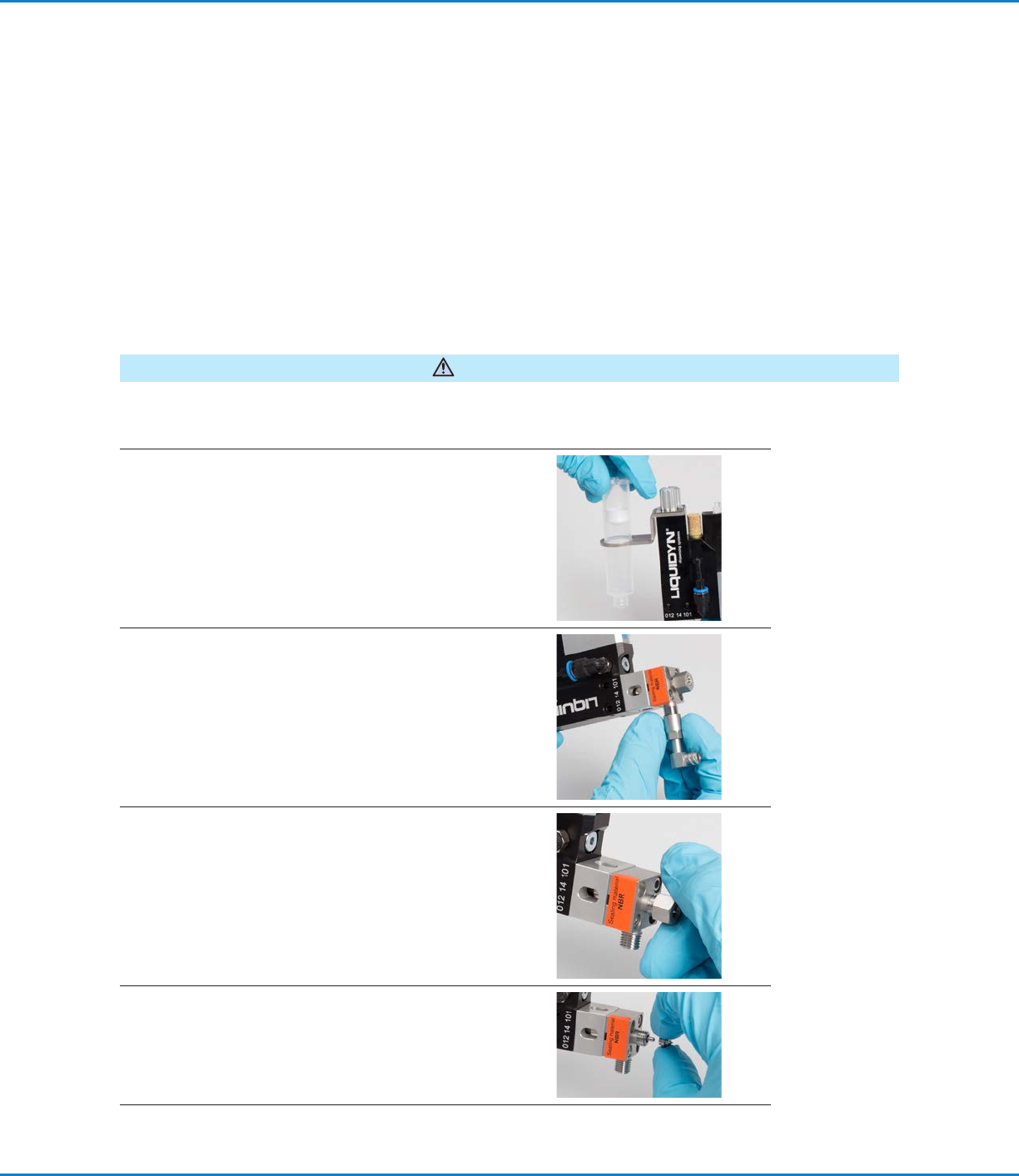

Desmontagem da válvula
CUIDADO
Não abra os parafusos com laca colorida. As alterações não autorizadas e a rutura da laca dos parafusos selados
anula a garantia.
1. • (Só nas instalações com corpo de seringa) Retire o
corpo de seringa da válvula.
2. • (Só nas instalações com corpo de seringa) Desligue o
adaptador Luer lock do corpo do fluido.
• Opcional: Retire o conector do tubo.
3. • Desenrosque a porca de retenção do bico.
• Opcional: Se estiver a utilizar um aquecedor, use a
chave do aquecedor para retirar a porca de retenção
do bico.
4. • Retire o bico do corpo do fluido.
Continua na página seguinte
Manutenção (continuação)
Desligação do sistema
1. Desligue a alimentação de ar.
2. Desligue a alimentação de cada unidade de controlo, depois desligue a alimentação da válvula.
3. Desligue todos os tubos e cabos.
4. Desligue a alimentação de material.
5. Siga o modo de proceder nesta secção para desmontar e limpar a válvula.
Válvulas de jato Liquidyn P-Dot Series
32 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

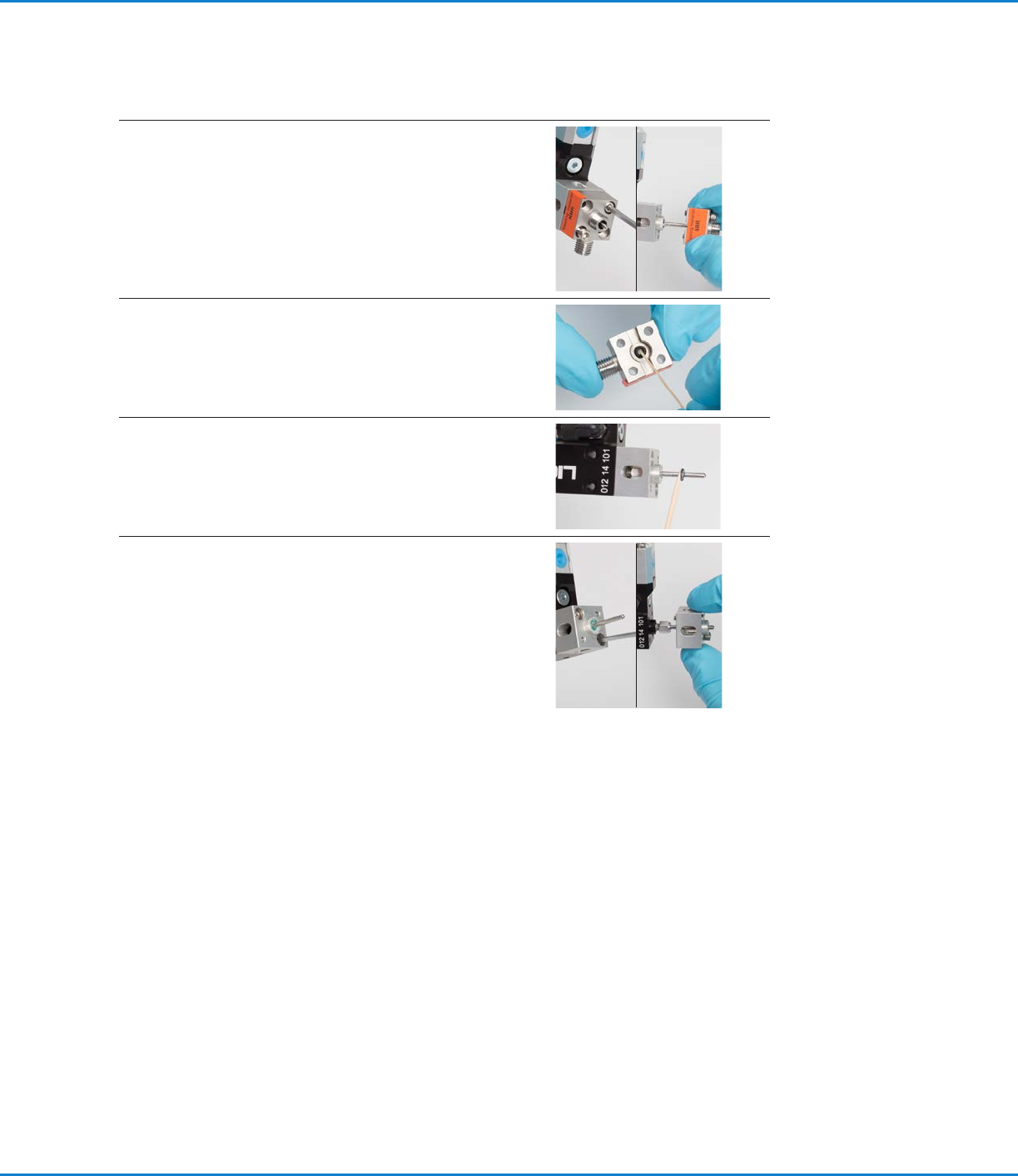

5. • Desenrosque e retire os 4 parafusos de fixação do
corpo do fluido.
• Retire cuidadosamente o corpo do fluido sem estragar
o tucho.
6. • Utilizar um palito para retirar o O-ring do corpo do
fluido.
7. • Retire o segundo O-ring do tucho.
• Limpe o tucho e o bordo com papel que não largue
fios.
8. • Desenrosque e retire os 2 parafusos de fixação do
bloco de drenagem.
• Retire com cuidado o bloco de drenagem sem
danificar o tucho.
Manutenção (continuação)
Desmontagem da válvula (continuação)
Válvulas de jato Liquidyn P-Dot Series
33www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

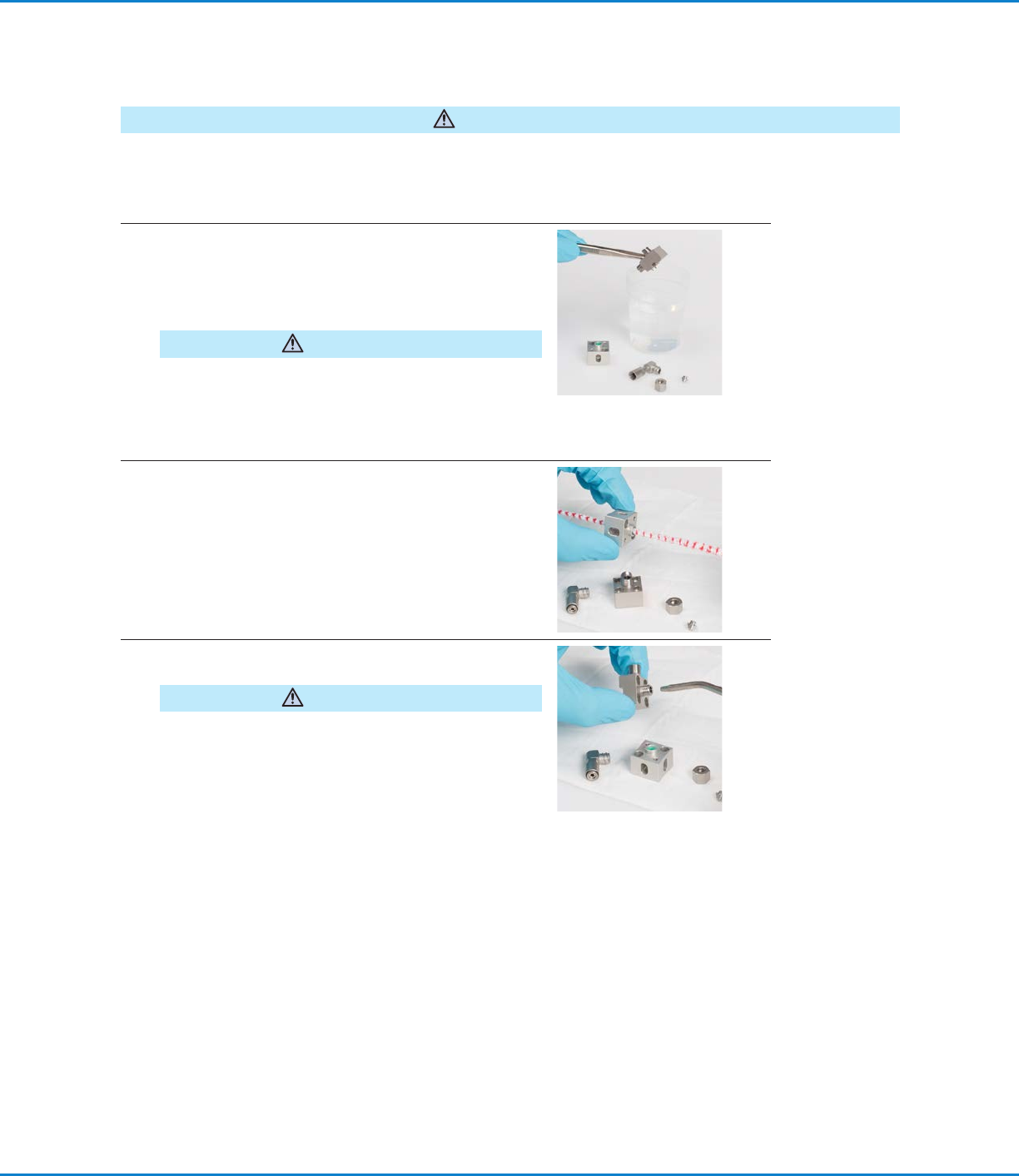

Limpeza dos componentes da válvula
CUIDADO
Nunca utilize solventes ou agentes de limpeza que contenham hidrocarbonetos halogenados (tais como
tricloroetano, cloreto de metil ou diclorometano). Os hidrocarbonetos halogenados podem decompor-se,
provocando uma explosão em contacto com superfícies de alumínio e galvanizadas. Antes de usar um solvente ou
agente de limpeza, verifique os seus ingredientes.
1. • Mergulhe todos os componentes num recipiente com
o fluido de limpeza.
• Após 3 a 5 minutos, retire os componentes do
recipiente e limpe-os com um pano que não largue
pêlo.
CUIDADO
Não danifique os orifícios nas faces de vedação dos
componentes de transporte do material.
• Opcional: Utilize um banho de ultrassons para limpar
os componentes.
2. • Utilize os limpa-tubos do kit de limpeza para limpar
os componentes desmontados (adaptador Luer lock,
porca de retenção do bico, bico, corpo do fluido e o
tucho se necessário).
3. • Utilize ar comprimido para limpar os resíduos de fluido
de limpeza dos componentes.
CUIDADO
Não danifique os orifícios nas faces de vedação dos
componentes de transporte do material.
• Examine os componentes limpos para verificar se há
quaisquer resíduos restantes (especialmente o bico,
que deverá ser examinado com um microscópio).
• Se os componentes ainda estiverem contaminados,
repita o processo de limpeza.
Manutenção (continuação)
