Válvulas de jato Liquidyn P-Dot Series
20 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Ligação da alimentação de ar
Para obter bons resultados na dosificação, os parâmetros de processamento devem ser mantidos constantes. A
válvula tem duas conexões de pressão do ar (pressão de exercício e pressão do fluido) que devem estar sempre
fornecidas com pressão do ar.
O nível de pressão depende do respetivo processamento. Cada válvula deve ser ligada separadamente a uma
alimentação de ar contínua regulável, através de um regulador de pressão de precisão. Para manter a pressão de
exercício estável e constante, use um acumulador pneumático (pelo menos com volume de 0,4 litros).
Para ver um diagrama das ligações de alimentação do ar, consulte “Exemplo de instalação” na página21.
CUIDADO
Assegure-se que os valores limite de pressão para o corpo de seringa e para os tubos de pressão do ar não sejam
superados.
1. Para a pressão de exercício, ligue o tubo de 6 mm de diâmetro externo no conector de entrada do lado da
válvula.
2. Para a pressão do fluido, ligue um tubo de 4 ou 6 mm ao adaptador do corpo de seringa (só para instalações
com corpo de seringa).
NOTA: A Nordson EFD aconselha a instalação de um regulador de pressão de precisão com um máximo de
tolerância de controlo de 0,2% e um limite de pressão de 0–8 bar (0–116 psi).

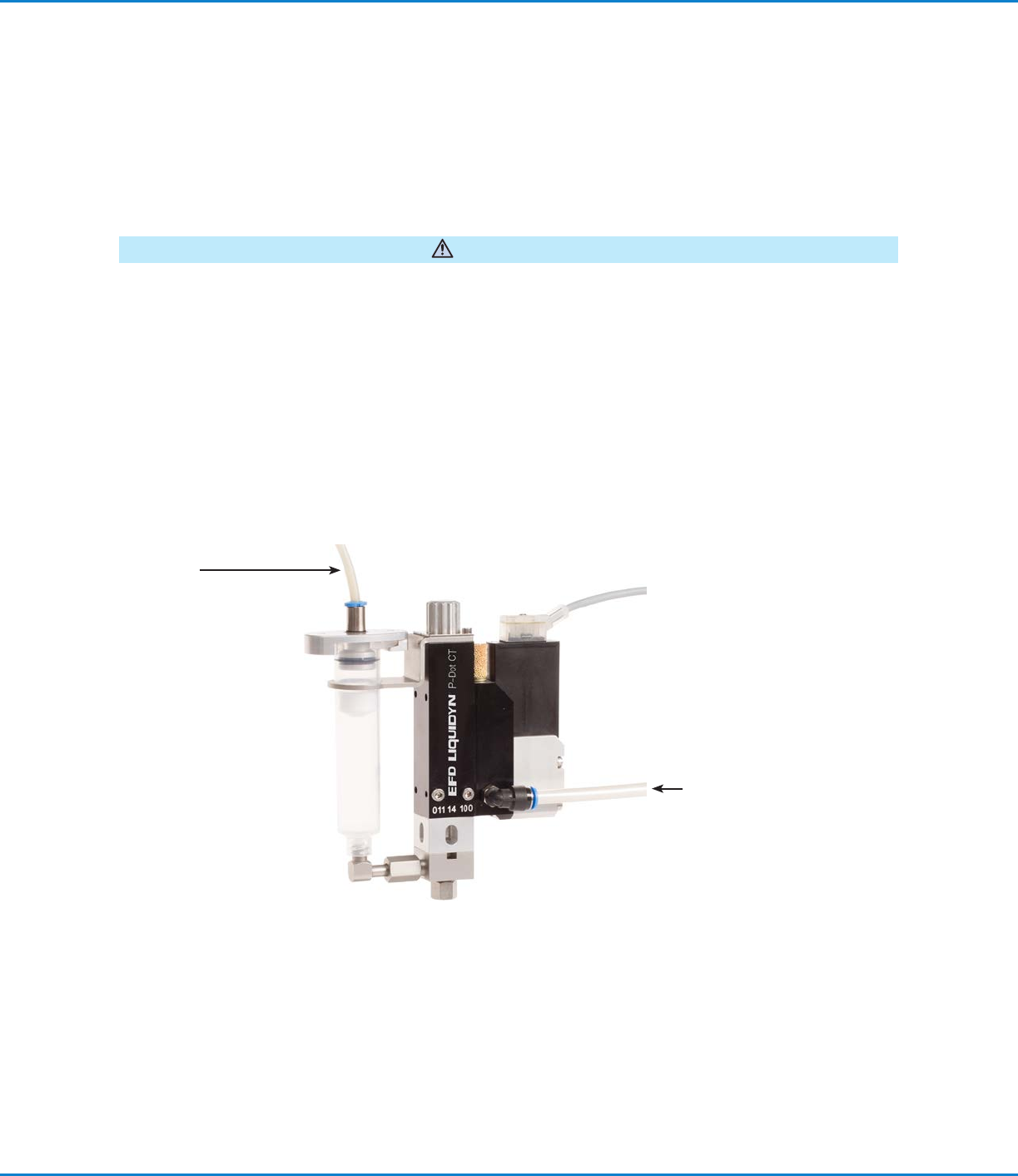

Entrada de ar (pressão de
exercício)
Entrada do ar
(pressão do fluido;
ilustrada a instalação do
corpo de seringa)
Válvulas de jato Liquidyn P-Dot Series
21www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Exemplo de instalação
Artigo Descrição
Conexões pneumáticas
• Tubo do ar comprimido, 6 mm de diâmetro externo
• Ar comprimido seco, filtrado e isento de óleo
• Grau do filtro: 40 µm
• Controlado por um regulador de pressão de precisão
• Limite de pressão de serviço: 2–5 bar (29–73 psi)
Conexão do fluido
• Usando uma alimentação do corpo de seringa: Acessórios do corpo de seringa
com tubo de ar comprimido de 4 mm
• Usando uma alimentação por tubo: Conector do tubo com tubo do fluido
• Limite da pressão do fluido: 100 bar (1450 psi)
Conexões elétricas
• Fornecido cabo de válvula M8 da válvula ao controlador da válvula ou controlador
de alto nível, como um PLC
• Alimentação 24 VCC
• Consumo de potência: 0,5 Amp (pico de 5,0 Amp)
Opcional
• Aquecedor do bico (controlado por uma unidade de controlo da temperatura)
• Equipamento de processamento (como uma barreira laser para reconhecimento do
ponto ou uma estação de limpeza dos bicos)

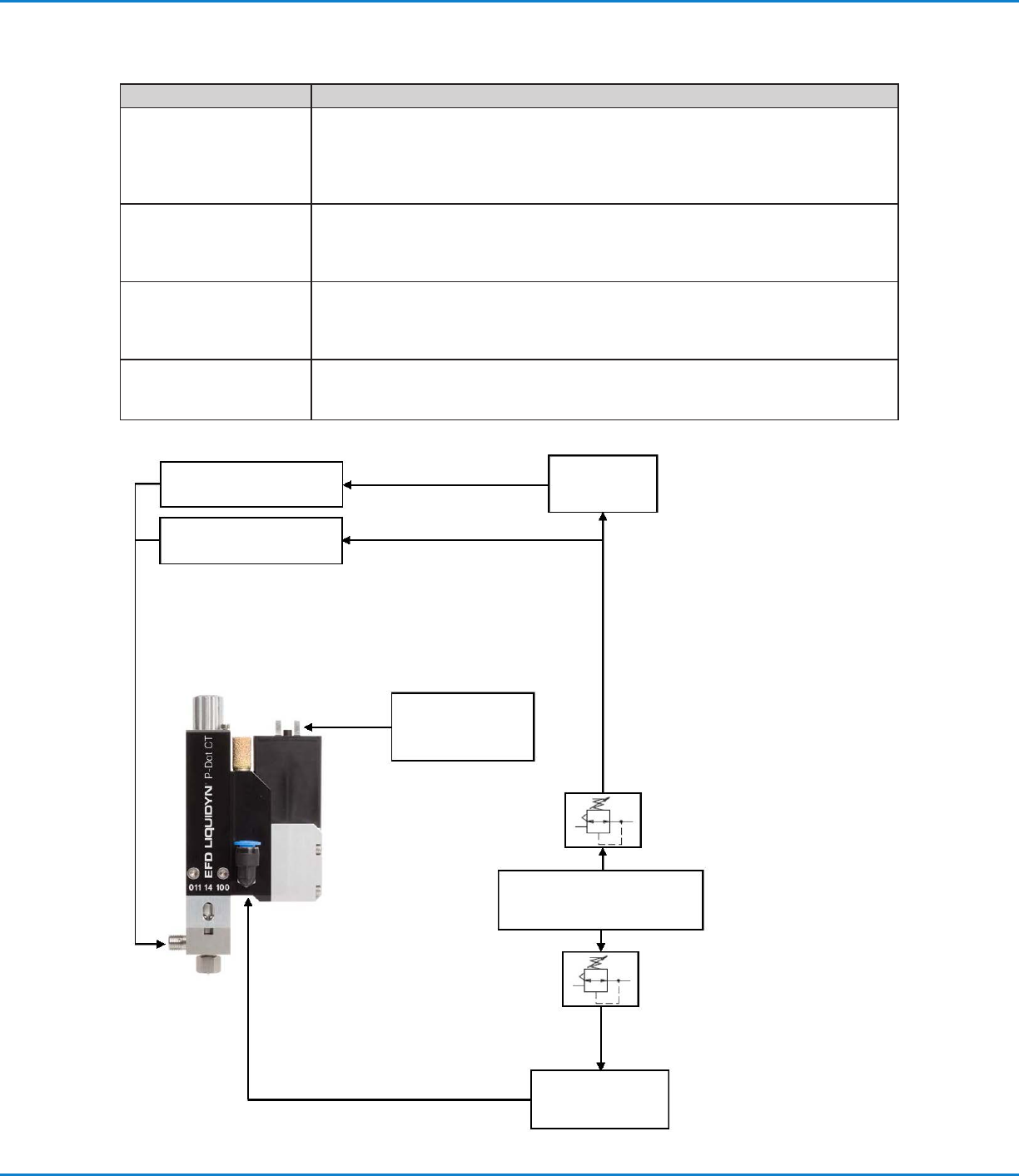

Diagrama de conexão da válvula Liquidyn P-Dot
Conexão do tubo
Conexão do corpo
da seringa
Tubo do fluido
Reservatório
do fluido
Controlador de alto
nível (por ex.: PLC)
Cabo da válvula
A conexão depende do método de alimentação do material
Tubo de alimentação do ar de 4 mm
Pressão do fluido
Regulador de
pressão de
precisão
Regulador de
pressão de
precisão
Fonte de pressão do ar
Acumulador de
pressão (pelo
menos 0,4 litros)
Pressão de exercício
Tubo de alimentação do ar de 6 mm
Válvulas de jato Liquidyn P-Dot Series
22 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Primeiro funcionamento
Esta secção contém recomendações acerca do arranque e do funcionamento do sistema. O arranque do sistema
para a válvula depende da unidade de controlo. Se estiver a usar um Controlador Liquidyn de Nordson EFD,
consulte o manual do controlador. Se estiver a usar um controlador de alto nível, o controlo é regulado pelo cliente.
CUIDADO
Antes de ligar o sistema, assegure-se que as conexões elétricas e pneumáticas estão bem ligadas e a funcionar.
1. Verifique as conexões elétricas e pneumáticas.
2. Ligue a unidade de controlo.
3. Ligue as alimentações de ar.
4. Siga estes passos para regular e testar o funcionamento da válvula usando o manual do sistema de controlo
ou o sistema de controlo fornecido pelo cliente e documentação. Consulte “Configuração dos parâmetros” na
página23 para obter informações e recomendações acerca da configuração do sistema.
a. Acione a válvula até que o material a dosificar saia da abertura do bico. Coloque um recipiente de recolha
ou uma folha de papel por debaixo da válvula.
b. Limpe a ponta do bico com um pano que não largue fios.
c. Defina a distância entre o bico e a destinação (por exemplo um produto de amostra).
d. Inicie vários ciclos de distribuição para testar o funcionamento da válvula.
e. Avalie os resultados da dosificação e efetue as regulações até obter a performance de dosificação
desejada. Consulte “Configuração dos parâmetros” na página23 e “Regulações aconselhadas” na
página24 para obter informações detalhadas acerca da configuração e regulação do sistema.
5. Para assegurar uma performance ideal da válvula, mantenha o sistema como descrito em “Manutenção” na
página30.
